Lastindicatieplaatjes van de
OPX-D 20
GEVAAR
De waarden die worden aangegeven op het lastin-
dicatieplaatje gelden voor een compacte en homo-
gene last en dienen niet te worden overschreden,
anders kunnen de stabiliteit van de machine en het
draagvermogen van de constructie in gevaar wor-
den gebracht.

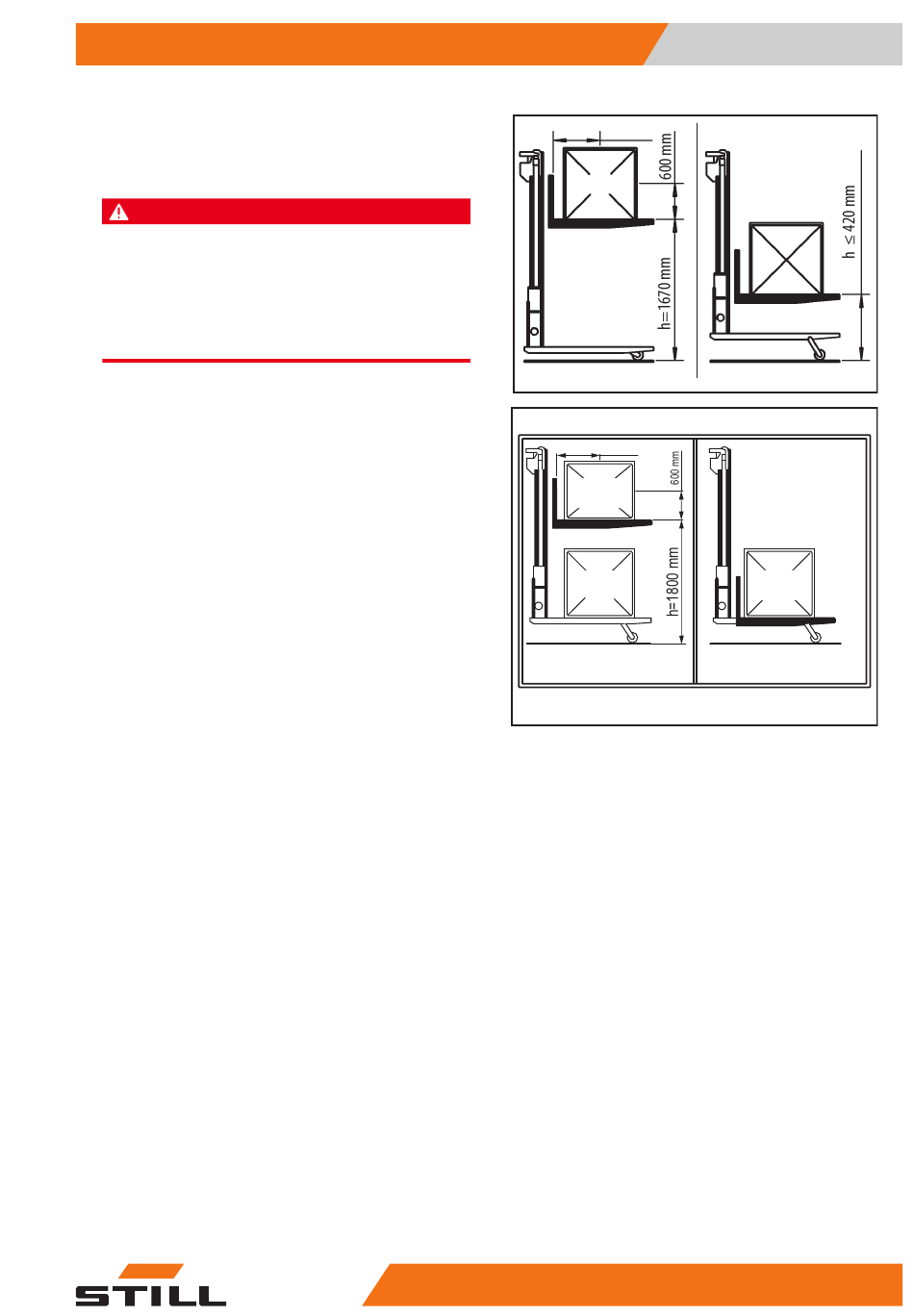

De lastindicatieplaatjes vermelden het volgen-
de:
De machine gebruiken met een enkele last
●
op de vorken (afbeelding 2488).
- met de steunarmen volledig neergelaten
en de vorken op de maximale hoogte boven
de grond (1670 mm), is het maximale hef-
vermogen van de machine 1000 kg. De
hoogtewaarde van 1670 mm is onderhevig
aan een bepaalde tolerantie als gevolg van
slijtage van de componenten en de geome-
trische tolerantie van de afzonderlijke com-
ponenten van de machine.
- Met de steunarmen geheven, het is verbo-
den hoger met de vorken te heffen dan
420 mm vanaf de grond. Hierdoor wordt, bij
geheven steunarmen, de maximale vork-
hoogte 420 mm vanaf de grond.
- met de vorken omhoog tegen de steunar-
men, en de steunarmen geheven van de
grond, is het maximale vermogen van de
machine 2000 kg (Qmax).
De machine gebruiken als dubbele pallet-
●
stapelaar (afbeelding 2487).
- Bij het transporteren van twee lasten,
waarvan één op de vorken en de andere op
de steunarmen, bedraagt het maximale ver-
mogen van de machine 2000 kg (Qmax).
- De last op de vorken moet lichter zijn dan
of ten hoogste gelijk zijn aan het transport-
gewicht op de steunarmen (Q1≦Q2).
- De maximale last die kan worden getrans-
porteerd is 1000 kg op de vorken en 1000
kg op de steunarmen (Q1+Q2 =2000 kg
max.).
Q1≤Q2
45878043464 NL - 11/2021 - 12
600 mm
1000 kg
600 mm
Q1
max 1000
kg
Q2
Q1+Q2max 2000 Kg
