Declaration of Conformity
Power Series Power Controller
WATLOW CONTROLS
1241 Bundy Boulevard
Winona, Minnesota 55987 USA
Declares that the following product:
Designation:
Power Series Power Controller
Model Numbers:
PC (1, 2, 3, 4, 8 or 9) (0 or 1) — (N20, N25,
N30, F20, F25 or F30) (A, B or C) — (0 or 1)
(0 or 1) (00 or AA-ZZ)
Classification:
Solid State Power Controller, Class II, Pollution
Degree III
Rated Voltage:
24 to 600V~ (ac)
Rated Frequency:
50/60 Hz
Meets the essential requirements of the following European Union Directive(s)
using the relevant section(s) of the normalized standards and related documents
shown:
89/336/EEC Electromagnetic Compatibility Directive
EN 61326:
1997 Electrical equipment for measurement, control and
laboratory use - EMC requirements (Group 1, Class A)
EN 61000-4-2:
1995 Electrostatic discharge
EN 61000-4-4:
1995 Electrical fast transients
EN 61000-4-8:
1993 Magnetic fields
EN 61000-4-3:
1996 Radiated immunity
EN 61000-4-6:
1996 Conducted immunity
EN 61000-4-5:
1995 Surge immununity
EN 61000-4-11: 1994 Voltage dips, short interruptions and voltage variations
immunity
ENV 50204:
1995 Cellular phone
Note 1:
Use of an external filter is required to comply with EN 61326
conducted emission limits. See the next page of this document
for information and instructions.
Note 2:
A Line Impedance Stabilization Network (LISN), not a line clamp,
was used for all emissions testing.
73/23/EEC Low-Voltage Directive
EN 50178:
Electronic equipment for use in power installations
The Phase Angle Control Mode option for Power Series is excluded
from this declaration.
William R. Blaisdell
Name of Authorized Representative
General Manager
Title of Authorized Representative
Signature of Authorized Representative
Bijschriften illustratie

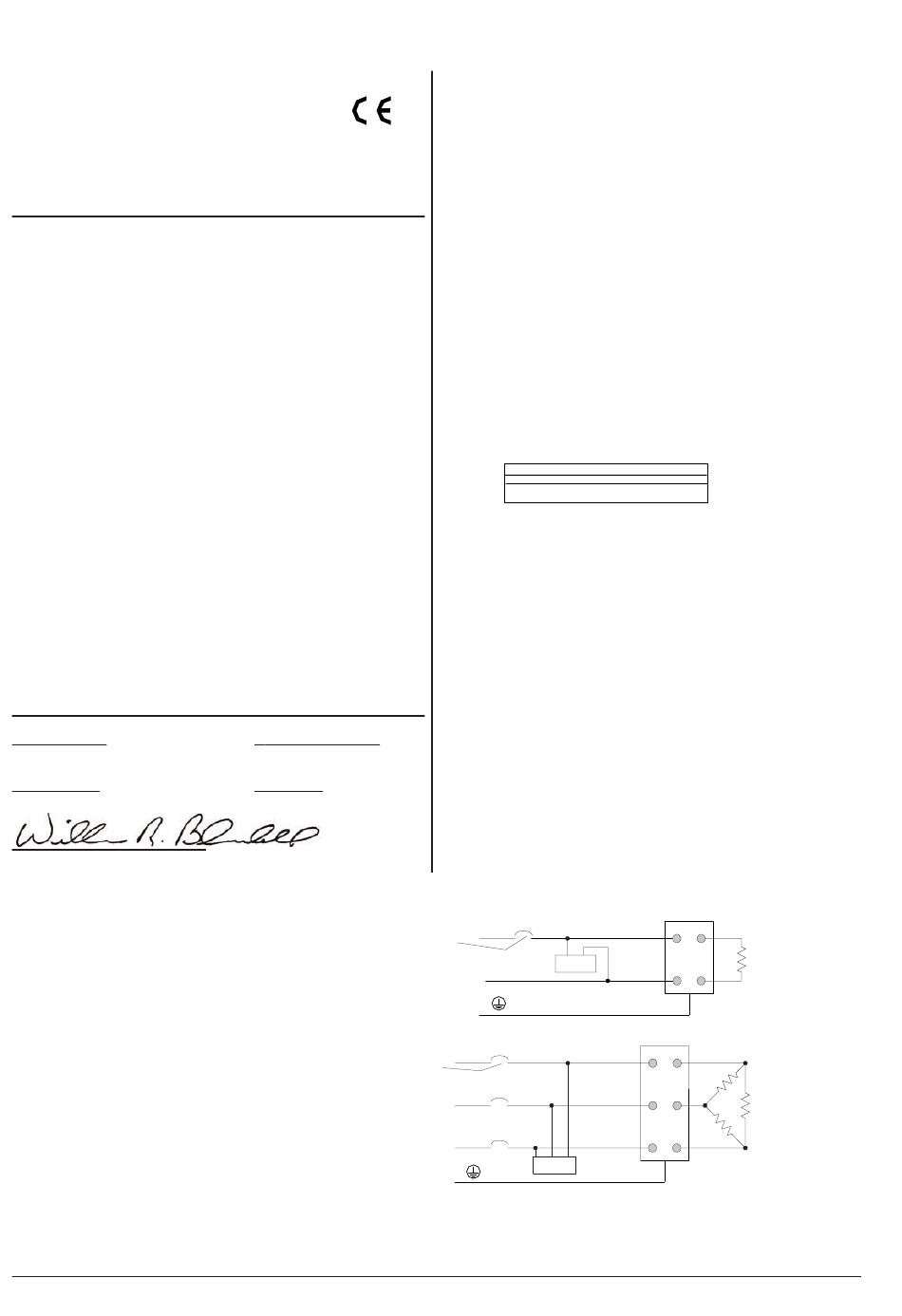

Figuur 1 - Tankfilter, 1O 230 V (wisselstroom)
Figuur 2 - Tankfilter, 3O 440 V (wisselstroom)
Opmerking 1: Als veiligeidsmaatregel is een aardverbinding vereist om
elektromagnetische interferentie (EMI) tot een minimum terug te brengen.
(1903)
I
24
Beknopte handleiding
English
Winona, Minnesota, USA
Place of Issue
May 31, 2000
Date of Issue
Cortacircuitos o
desconexión
Cortacircuitos o
desconexión
Power Series Conformiteitsverklaring Filterinformatie:
Conform EN61326 vereiste externe EMI elektromagnetische
interferentiefilters voor Power Series met belastingen gelijk aan of
groter dan 6 A
In combinatie met de Power Series moet een extern EMI elektromagnetisch
interferentiefilter gebruikt worden.
Watlow heeft geconstateerd dat één filtertype de elektromagnetische interferentie
(EMI), die gegenereerd wordt door de Power Series spanningsregelaar, afdoende
onderdrukt en wel conform of beter dan de eisen van EN61326:
1)
Een door Crydom geleverd en over de elektrische leidingen geïnstalleerd
tankfilter onderdrukt elektromagnetische interferentie (EMI) op de elektrische
leidingen. Zie figuur 1 en 2.
Bedradingsschema's voor de filters zijn hiernaast afgebeeld.
Zie tabel 1 voor het juiste filter.
Description
Filter #
Crydom
1Ø; 230V~
1F25
3Ø; 440V~
3F20
Tabel 1 - Power Series EMI filters
ç WAARSCHUWING
ç
Het is niet uitgesloten dat het gespecificeerde tankfilter over de elektrische
leidingen verzonden wenselijke communicatiesignalen in het gebied tussen
150 en 250 kHz onderdrukt. Het filter kan mogelijk draagfrequenties
onderdrukken zoals gebruikt voor dochtermonitoren en medische
weksystemen. Men dient zich ervan te overtuigen dat door onderdrukking
van draagfrequenties en andere wenselijke communicatiesignalen geen
schade berokkend wordt aan mensen en eigendommen. Het
veronachtzamen van deze waarschuwing kan leiden tot schade aan
eigendommen en verwonding of de dood van personeel.
ç
ç WAARSCHUWING
De installatie en de bedrading van filtersystemen mag uitsluitend uitgevoerd
worden door bevoegde medewerkers, en wel in overeenstemming met de
lokale en nationale elektrische voorschriften. Het veronachtzamen van deze
waarschuwing kan leiden tot schade aan eigendommen en verwonding of de
dood van personeel.
A
Crydom
N
Ver Nota 1
PE
A
B
C
Crydom
Ver Nota 1
PE
Watlow #
14-0019
14-0020
1
3
Power Series
Calentador
2
4
1
4
Power Series
2
5
Calentador
3
6
