Invoerkabels - Watlow Power Series Beknopte Handleiding
Microprocessorgestuurde thyristor-spanningsregelaar
Inhoudsopgave
ç∫
WAARSCHUWING:
Het gebruik van standaard
National Electric (NEC) of
andere land-specifieke
bedradingstechnieken voor
het installeren en in werking
houden van de Power Series
wordt dringend aanbevolen.
Afwijking hiervan kan
schade aan apparatuur en
eigendommen en/of
verwondingen of dodelijke
ongevallen veroorzaken.
Opmerking:
De externe contacten voor
invoer, retransmissie en
datacommunicatie zijn
geschikt voor bescherming
ingeval van rechtstreeks
contact, conform de
Europese standaard
EN50178.
Opmerking:
Zorg dat aarde is
aangesloten met draad van
dezelfde diameter als de
netstroom- en
voedingsverbindingen en
wel op een aardecontact van
voldoende stroomgeleidend
vermogen. (Zie Power
Series Buigstraal voor
Draad bij Nominale
Basisstroom en
Omgevingstemperatuur.)
Opmerking:
Richtlijnen voor torsie en
draadstrippen:
• Regelbedrading 1 t/m 23.
• Strip de draad tot op
6mm. Aanspannen tot
0,9 Nm .
• Aanspanning 30 seconden
in stand houden zodat de
draden zich kunnen zetten
en de warmte kan
afvloeien. Na 48 uur
opnieuw aanspannen.
• Alle netstroom-
verbindingen moeten elke
drie tot zes maanden
opnieuw worden
aangespannen.
I
4
Beknopte handleiding
Invoerkabels

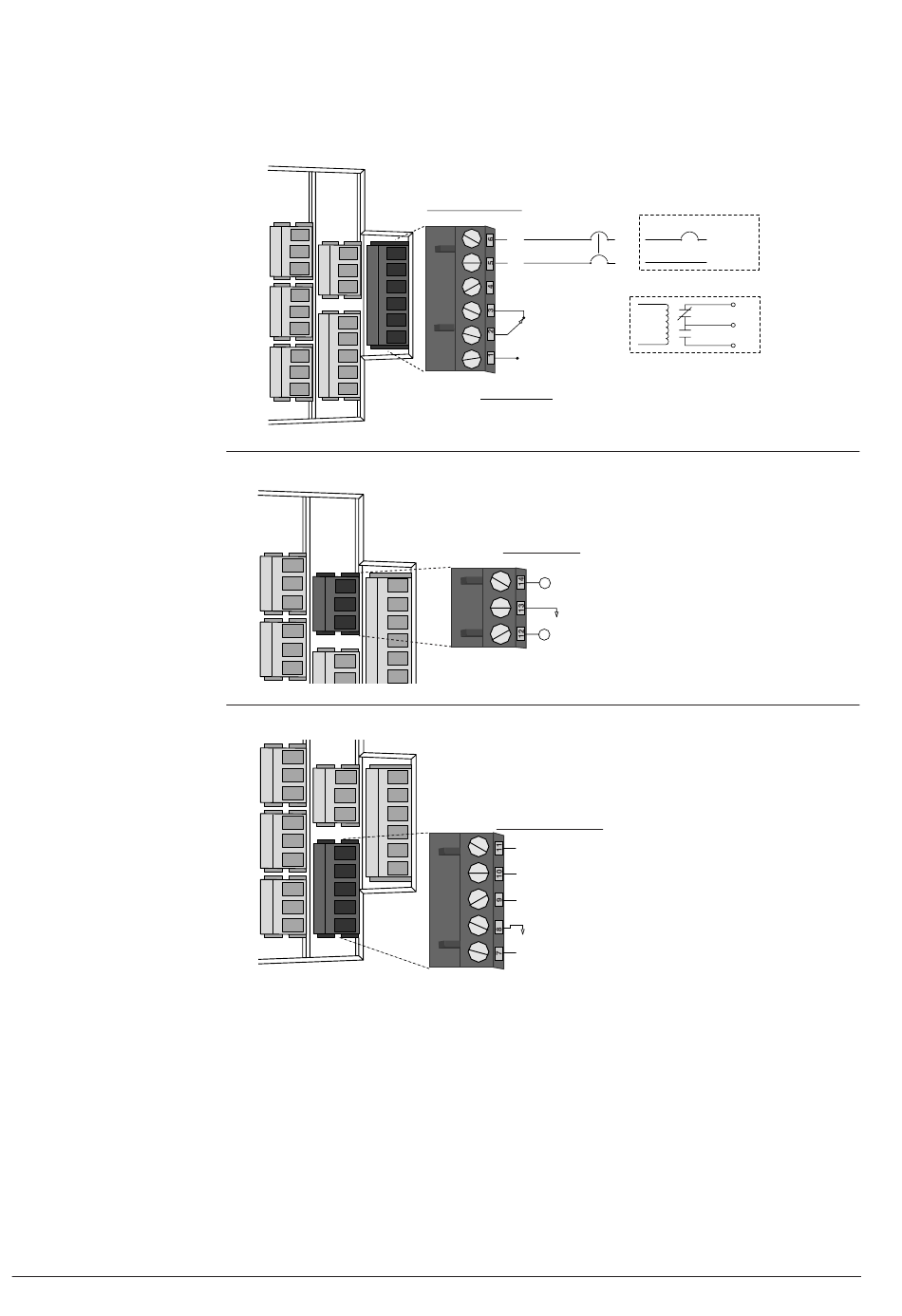

Figuur 4a – Regelvermogen en alarmbedrading
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
9
17
8
16
7
15
Figuur 4b – Bedrading retransmissie
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
Figuur 4c – Bedrading datacommunicatie
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
9
17
8
16
7
15
Externe aansluiting
VOEDING
SPANNINGSREGELAAR
85 tot 265V~ (ac), 55VA
208 of 240V~ (ac)
L1
L2
Niet in gebruik
(Alarm rust)
(Alarm gemeen-
schappelijk)
(Alarm arbeid)
ALARM
250V~ (ac), 3A
Externe aansluiting
RETRANSMISSIE
10VÎ (dc), 20mA
+
(Stroom Uit, 4 tot 20mA)
I
(Gemeenschappelijk)
+
(Spanning Uit, 0 tot 10V)
V
Externe aansluiting
Datacommunicatie
232 REC (EIA/TIA-232 Ontvangst In)
232 TRAN (EIA/TIA-232 Verzenden Uit)
485 T/R -
(Common)
485 T/R +
120V~ (ac)
L1
L1
L2
Nulleider
NC
C
NO
Relais intern naar Power Series
