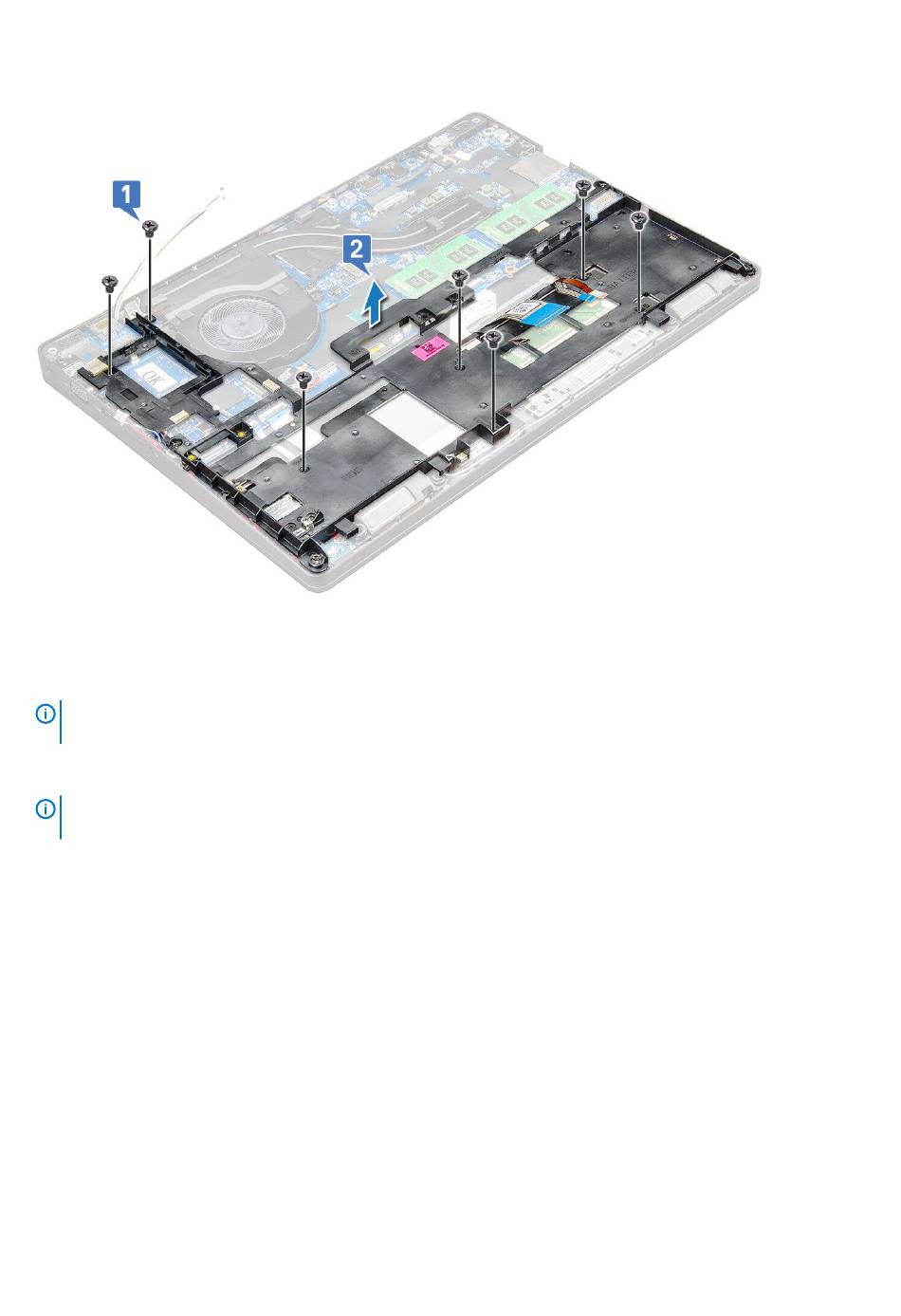

a) Verwijder de M2x3-schroeven (5), M2x5-schroeven (2) waarmee het chassiskader aan de laptop is bevestigd [1].
b) Til het chassisframe uit de laptop [2].
Het chassisframe plaatsen
1. Plaats het chassiskader op de computer en draai de M2x5-schroeven (2), M2x3-schroeven (5) vast.
OPMERKING:
Zorg er bij herinstallatie van het frame voor dat de toetsenbordkabels niet onder het frame liggen,
maar leid ze door de opening in het frame.
2. Sluit de luidsprekerkabel, toetsenbordkabel, touchpadkabel, pointstickkabel en kabel toetsenbordverlichting (optioneel) aan.
3. Leid de WLAN- en WWAN-kabel door de geleiding.
OPMERKING:
Zorg ervoor dat de knoopcelbatterijkabel tussen het frame en het moederbord door wordt geleid om te
voorkomen dat de kabel beschadigt.
4. Plaats:
a)
SSD-kaart
b)
WWAN-kaart
c)
WLAN-kaart
d)
batterij
e)
dekplaat onderzijde
f)
Simkaartmodule
5. Volg de procedure in
Nadat u in het systeem heeft
Moederbord
Het moederbord verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a)
Simkaartmodule
b)
dekplaat onderzijde
30
Demonteren en hermonteren
gewerkt.
werken.
