Aluminium pompen
Modelnummers DF3___, DG3___, DFH___, DGH___,
DFC___, DGC___, DFG___, DGG___
Volg altijd de koppelvolgorde als u de instructie krijgt om
bevestigingsmateriaal aan te draaien.
1. Vloeistofdeksels links/rechts Haal de bouten aan tot
22 - 25 Nm (190 - 220 in-lb)
8
10
12
6
4
2. Inlaatspruitstuk Draai de bouten aan tot 14 - 17 Nm
(120 - 150 in-lb)
16
13
3. Uitlaatspruitstuk Draai de bouten aan tot 14 - 17 Nm
(120 - 150 in-lb)
20
17
32
3A3591

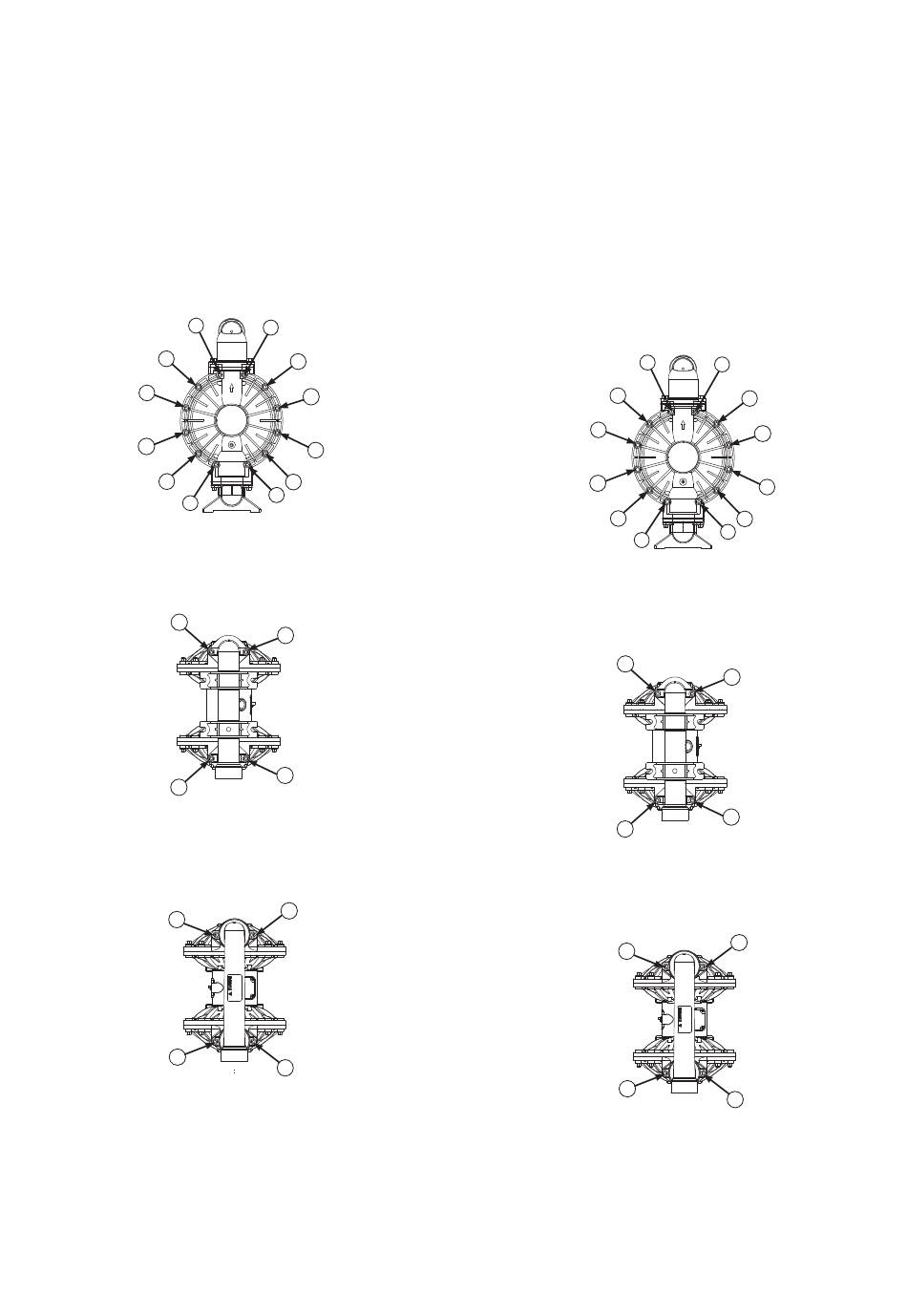

Koppelinstructies
1
3
5
11
9
7
2
ZIJAANZICHT
14
15
ONDERAANZICHT
18
19
BOVENAANZICHT
Nodulair-gietijzeren en
roestvaststalen pompen
Modelnummers DF4___, DG4___, DF6___, DG6___,
DFD___, DGD___, DFF___, DGF___, DV4___,
DVD___, DVP___, DVR___
Volg altijd de koppelvolgorde als u de instructie krijgt om
bevestigingsmateriaal aan te draaien.
1. Vloeistofdeksels links/rechts Haal de bouten aan tot
22 - 25 Nm (190 - 220 in-lb)
8
10
12
6
4
2. Inlaatspruitstuk Draai de bouten aan tot 22 - 25 Nm
(190 - 220 in-lb)
16
13
3. Uitlaatspruitstuk Draai de bouten aan tot 22 - 25 Nm
(190 - 220 in-lb)
20
17
1
3
5
11
9
7
2
ZIJAANZICHT
14
15
ONDERAANZICHT
18
19
BOVENAANZICHT
