Het membraan repareren
Benodigd gereedschap
Momentsleutel
Inbussleutel van 10 mm
Inbussleutel van 13 mm
15 mm steeksleutel (voor aluminium modellen) of 1"
steeksleutel (voor roestvaststalen modellen)
Steeksleutel van 19 mm
O-ringlichter
Vet op lithiumbasis, onderdeelnr. 111920 (Lubriplate
630AA of gelijkwaardig)
A
. 11________________________________________________________________________________________________
FB
Onderhoud
Uit elkaar halen
OPMERKING: Er is een vloeistofgedeeltereparatieset
verkrijgbaar. Zie pagina 26 om de correcte set voor uw
pomp te bestellen. Onderdelen inbegrepen in de set zijn
gemarkeerd met een sterretje, bijvoorbeeld (401*).
Gebruik alle onderdelen uit de set voor de beste
resultaten.
1. Volg de Drukontlastingsprocedure op pagina 12.
2. Verwijder de aansluitingen en haal de
kogelkeerkleppen uit elkaar zoals beschreven op
pagina 16.

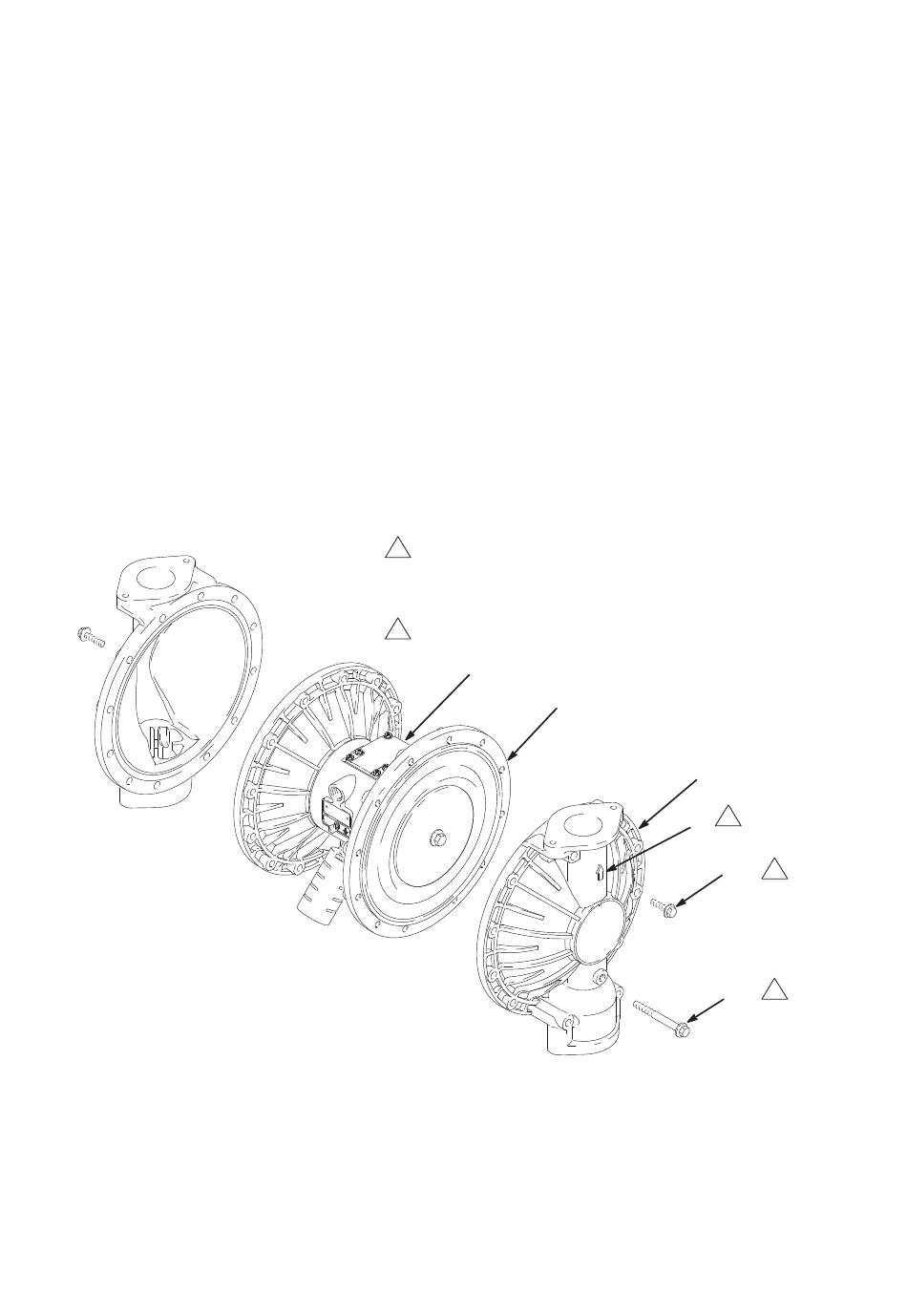

3. Draai met een inbussleutel van 10 en 13 mm de
bouten (106 en 112) die de vloeistofdeksels (101)
op de luchtdeksels (23) vasthouden los. Trek de
vloeistofdeksels (101) van de pomp. Zie A
1
Breng middelsterk (blauw) draadborgmiddel aan op het
schroefdraad. Draai eerst de acht lange schroeven (112) aan en
vervolgens de korte schroeven (106). Draai aan tot 22 - 25 Nm
(190 - 220 in-lb). Zie Koppelinstructies op pagina 32.
2
Pijl (A) moet naar de luchtklep (B) wijzen.
B
23
101
2
A
106
112
. 11.
FB
1
1
03949B
3A3591
19
