Aansluitingen, schakelaars en mechanische com-
ponenten
Bedieningsele-
menten, aanslui-
tingen en mecha-
nische compo-
nenten
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
32
(1)
(2)
(3)
(4)

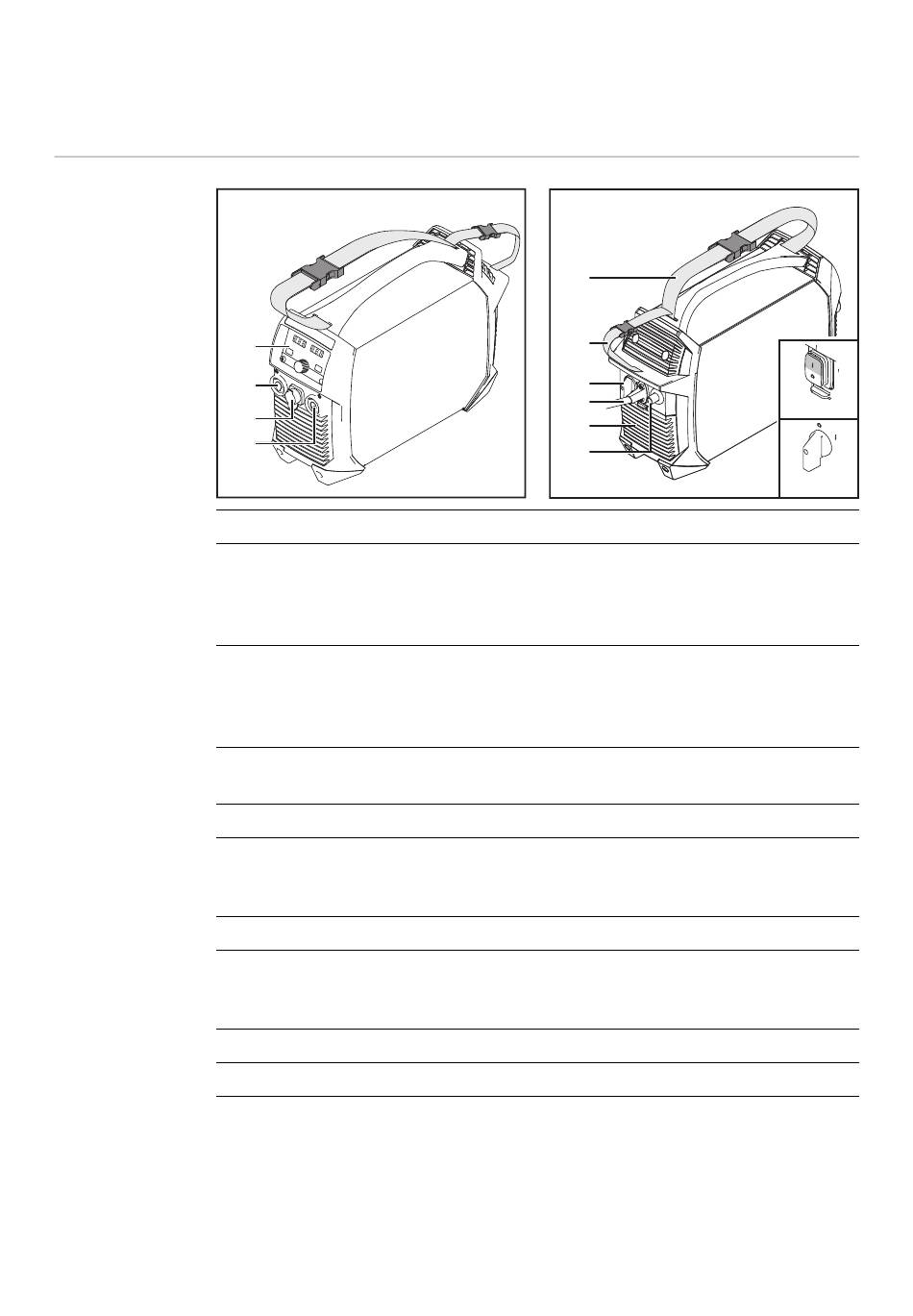

Bedieningspaneel
(-)-stroombus met geïntegreerde gasaansluiting
voor het aansluiten:
van de TIG-lasbrander
van de elektrodekabel bij het elektrodelassen
Aansluiting TMC (TIG Multi Connector)
voor het aansluiten van de stuurstekker van de TIG-lasbrander
voor het aansluiten van voet-afstandsbedieningen
voor het aansluiten van afstandsbedieningen bij het elektrodelassen
(+)-stroombus met bajonetsluiting
voor het aansluiten van de aardleiding
Draagriem
Kabelriem
voor opname van netkabel en laskabels
BELANGRIJK! De kabelriem niet gebruiken voor transport van het apparaat!
Netschakelaar
Netkabel met trekontlasting
bij MV-apparaten: netkabel om aan te sluiten
(zie 'Netkabel aansluiten' op pagina 38)
Luchtfilter
Aansluiting beschermgas
(5)
(6)
*
(7)
(8)
(9)
(10)
*
TT 170/210
MV
TT170/210
