Applicatie voorbeeld - Snelheidsregeling van een
ventilator in luchtbehandelingssystemen
Een luchtbehandelingskast kan lucht laten
circuleren door een totaal gebouw of afzonderlijke
onderdelen van een gebouw.
Gewoonlijk bestaat een luchtbehandelingskast uit een
ventilator plus motor die de lucht toevoeren, een
scroll en een kanaalsysteem met filters. Als gebruik
wordt gemaakt van gecentraliseerde luchtverdeling
neemt het rendement van de installatie toe en
kan er veel energie bespaard worden.
Met een VLT 6000 HVAC kan de luchtverdeling
uitstekend worden geregeld en zijn de omstandigheden
in het gebouw steeds perfect.
Stel de volgende parameters in:
Par. 100
Keuze regelsysteem
Par. 221
Waarschuwing: Laagstroom, I
Par. 224
Waarschuwing: Hoogfrequentie, f
Par. 300
Digitale ingang 16
Par. 302
Digitale ingang 18
Par. 308
Analoge ingangsspanning 53
Par. 309
Ingang 53 minimum
Par. 310
Ingang 53 maximum
Par. 319
Uitgang
Par. 323
Functie relais 1
Par. 326
Functie relais 2
Par. 409
Functie minimum mA signaal
MG.61.A2.10 - VLT is een geregistreerd handelsmerk van Danfoss
VLT

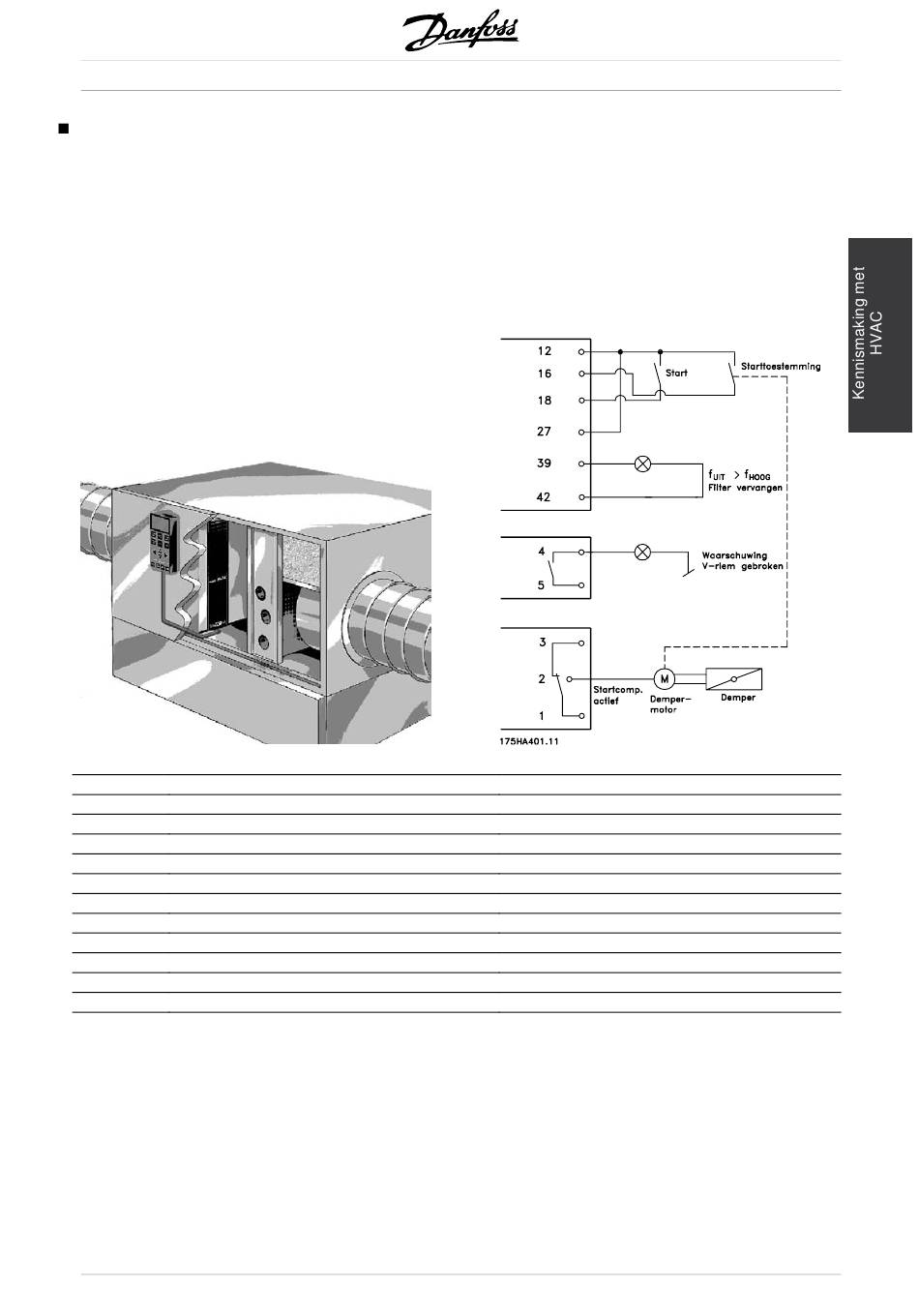

Dit voorbeeld toont een applicatie met
Startvoorwaarden , een waarschuwing voor
snaarbreuk en een "vuil filter" Alarm.
De functie Startvoorwaarden zorgt ervoor dat
de VLT-frequentieomvormer de motor pas start
als de ventilatieklep is geopend. Ook als de
V-snaar naar de ventilator breekt en het filter
vervangen moet worden, geeft deze applicatie
op een uitgang een waarschuwing.
Zonder terugkoppeling [0]
Afhankelijk van de unit
LOW
HIGH
Startvoorwaarde [8]
Start [1]
Referentie [1]
0 v
10 v
Uitgangsfrequentie hoger dan f
Startcommando actief [27]
Alarm of waarschuwing [12]
Waarschuwing [1]
®
Serie 6000 HVAC
HIGH
par. 224
11
