322 Terminal 45, output, pulse scaling
((UIT.45 MAX. PULS)
Waarde:
1 - 32000 Hz
Functie:
Deze parameter maakt het schalen van het
pulsuitgangssignaal mogelijk.

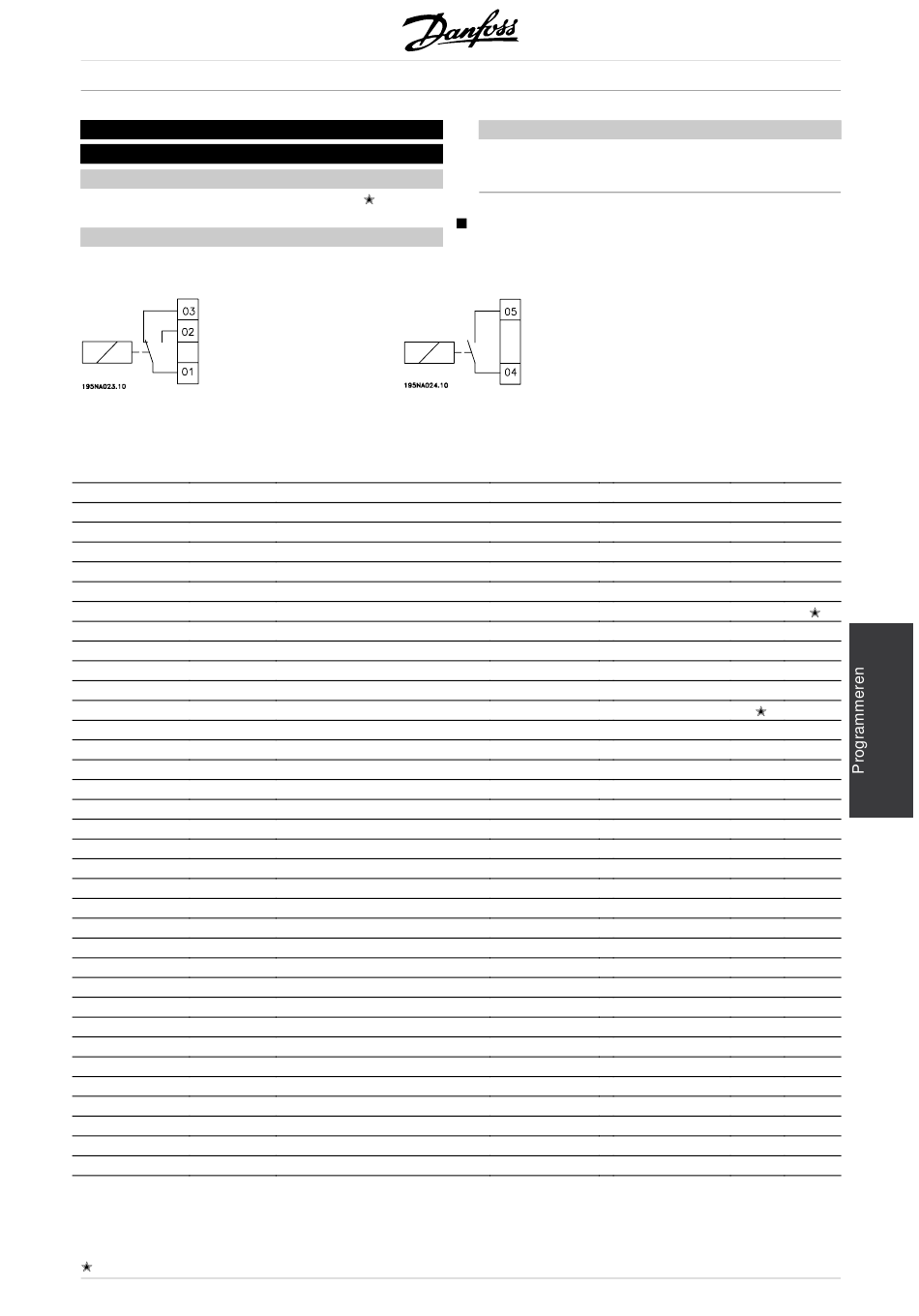

Relais 1
1 - 3 verbreek, 1 - 2
maak
Max. 240 V AC, 2 A
Het relais wordt
geplaatst op de
netvoeding en de
motorklemmen.
Relaisuitgangen
Waarde:
Geen functie (GEEN FUNCTIE)
Gereed (GEREED)
Standby (STANDBY)
Gestart (GESTART)
Gestart op referentiewaarde (GESTART OP REF.)
Gestart, geen waarschuwing (GESTART, GEEN WAARS)
Lokale referentie actief (OMV IN LOK. REF)
Externe referenties actief (EXTERNE REF. ACTIEF)
Alarm (ALARM)
Alarm of waarschuwing (ALARM/WAARSCHUWING)
Geen alarm (GEEN ALARM)
Stroomgrens (STROOMBEGRENZING)
Veiligheidsvergrendeling (VRIJLOOP + ALARM)
Startcommando actief (START SIGN.AANWEZIG)
Omkeren (OMKEER BEDRIJF)
Therm. waarschuwing (THERMISTOR WAARS.)
Handmatige modus actief (OMV. IN LOK. STAND)
Automodus actief (OMV IN AUTO STAND)
Slaapstand (SLAAPSTAND FREQ.OMV)
Uitgangsfrequentie lager dan f
Uitgangsfrequentie hoger dan f
Buiten frequentiebereik (FREQ. IN BEREIK.)
Uitgangsstroom lager dan
Uitgangsstroom hoger dan I
Buiten stroombereik (MOT.STR. IN BEREIK)
Buiten terugkoppelingsbereik (TERUGKOPP. IN BEREIK)
Buiten referentiebereik (REF IN BEREIK)
Relais 123 (RELAIS 123)
Onbalans net (FUNCT. NET FOUT)
Stuurwoord bit 11/12 (STUUR WRD BIT 11/12)
Brandmodus actief (BRANDMODUS ACTIEF)
Brandmodus-bypass (BRANDMODUSBYPASS)
= standaardinstelling. () = display-tekst [] = waarde gebruikt voor communicatie via seriële communicatiepoort.
MG.61.A2.10 - VLT is een geregistreerd handelsmerk van Danfoss
5000 Hz
parameter 223 (F UIT < F LAAG)
LOW
parameter 224 (F UIT > F HOOG)
HIGH
parameter 221 (I UIT< I LAAG)
LAAG
parameter 222 (I UIT > I HOOG)
HIGH
®
VLT
Serie 6000 HVAC
Beschrijving van de keuze:
Stel de gewenste waarde in.
Relaisuitgangen
De relaisuitgangen 1 en 2 kunnen worden gebruikt voor
het geven van de huidige status of een waarschuwing.
Relais 2
4 - 5 maak
Max. 50 V AC, 1 A, 60 VA.
Max. 75 V DC, 1 A, 30 W.
Het relais wordt geplaatst op de
stuurkaart, zie Elektrische installatie,
stuurkabels.
Relaisnr.
parameter
1
2
323
326
[0]
[0]
[1]
[1]
[2]
[2]
[3]
[3]
[4]
[4]
[5]
[5]
[6]
[6]
[7]
[7]
[8]
[8]
[9]
[9]
[10]
[10]
[11]
[11]
[12]
[12]
[13]
[13]
[14]
[14]
[15]
[15]
[16]
[16]
[17]
[17]
[18]
[18]
[19]
[19]
[20]
[20]
[21]
[21]
[22]
[22]
[23]
[23]
[24]
[24]
[25]
[25]
[26]
[26]
[27]
[27]
[28]
[28]
[29]
[29]
[30]
[30]
[31]
[31]
113
