DC-busaansluiting
De DC-busklem wordt gebruikt als DC-reserve,
waarbij de tussenkring wordt gevoed vanuit
een externe DC-bron.
Klemnrs.
Neem contact op met Danfoss voor verdere informatie.
Hoogspanningsrelais
De kabel voor het hoogspanningsrelais moet
worden aangesloten op de klemmen 01, 02, 03.
Het hoogspanningsrelais wordt geprogrammeerd
in parameter 323, Uitgang relais 1.
Nr. 1
Max. doorsnede:
Koppel:
Schroefmaat:

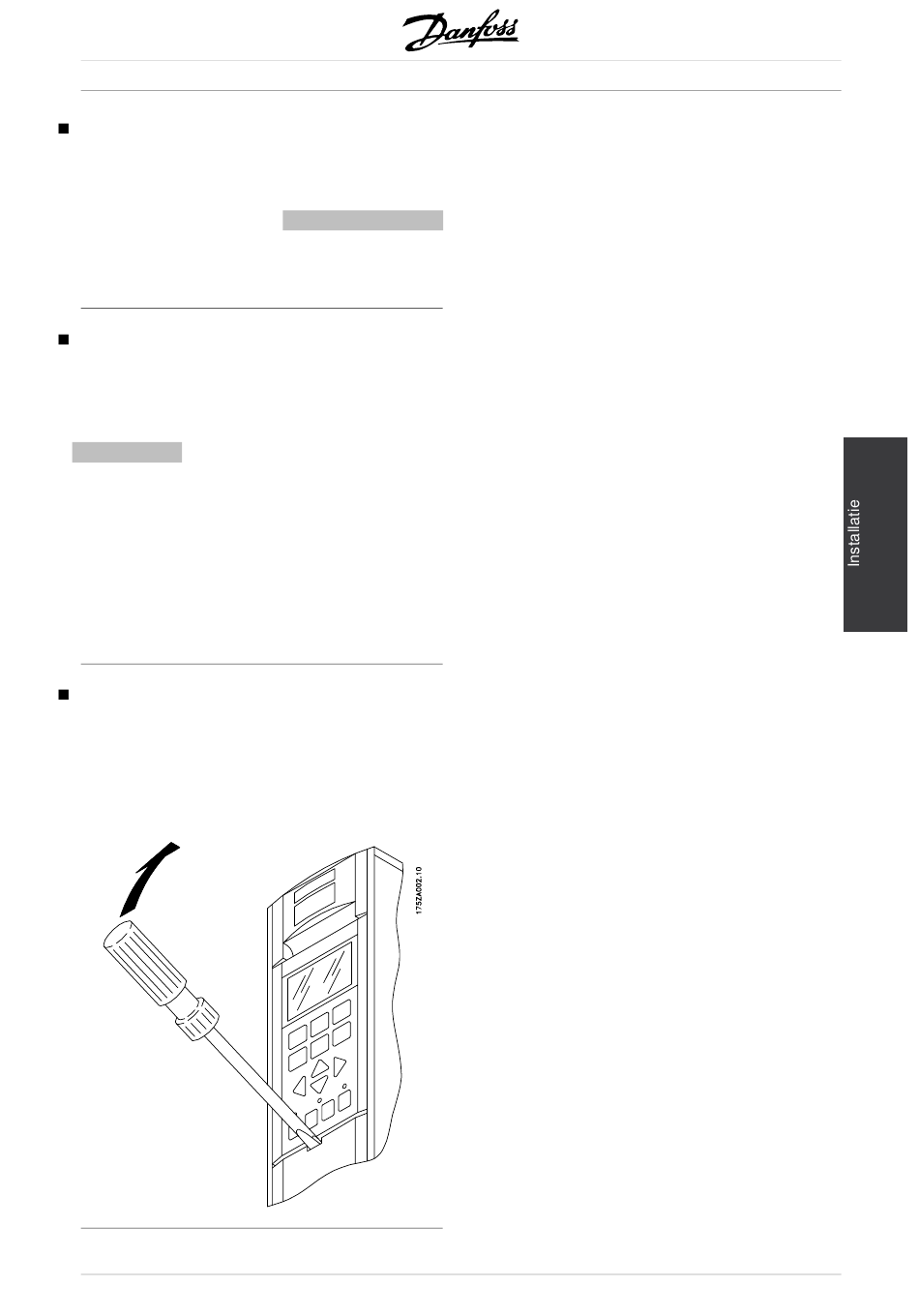

Stuurkaart
Alle klemmen voor de stuurkabels worden
geplaatst onder de beschermende kap van
de frequentieomvormer. De beschermkap (zie
onderstaande tekening) kan worden verwijderd
door middel van een puntig voorwerp - een
schroevendraaier of iets dergelijks.
MG.61.A2.10 - VLT is een geregistreerd handelsmerk van Danfoss
88, 89
Uitgang relais 1
1 + 3 verbreek, 1 + 2 maak
Max 240 V AC, 2 Amp
Min. 24 V DC, 10 mA of
24 V AC, 100 mA
2
4 mm
/10 AWG
0.5-0.6 Nm
M3
®
VLT
Serie 6000 HVAC
67
