Gebruiksvriendelijk ontwerp, waardoor de VLT
6000 HVAC eenvoudig te installeren is, zowel
mechanisch als elektrisch.
•
Afneembaar LCP-bedieningspaneel met
Hand-Uit-Auto toetsen en een grafische
display met duidelijke text.
•
Hoog startkoppel dankzij Automatische
Energie Optimalisatie (AEO).
•
Automatische Motor Aanpassing (AMA) garandeert
optimale motorprestaties.
•
Geïntegreerde PID-regelaar met de mogelijkheid
tot aansluiting van twee terugkoppelingsignalen
(twee zone-regeling) en instelmogelijkheden
voor twee setpoints.

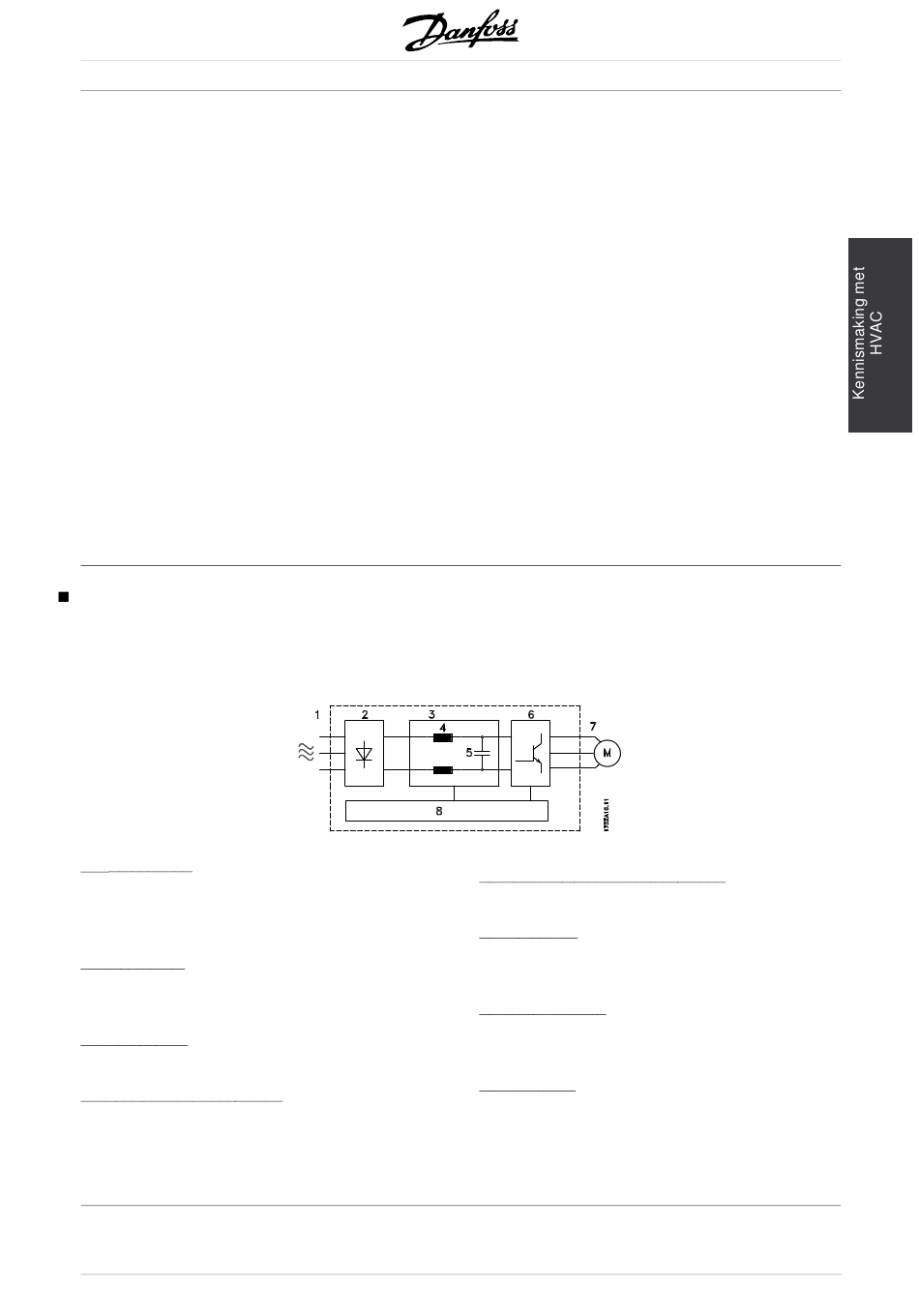

Besturingsprincipe
Een frequentie-omvormer herleidt een wisselspanning
tot een gelijkspanning en zet vervolgens deze
gelijkspanning om in een wisselspanning met
variabele amplitude en frequentie.
1. Netspanning
3 x 200 - 240 V AC, 50 / 60 Hz.
3 x 380 - 460 V AC, 50 / 60 Hz.
3 x 525 - 600 V AC, 50 / 60 Hz.
2. Gelijkrichter
Een drie-fasen gelijkrichterbrug herleidt wisselspanning
tot gelijkspanning.
3. Tussenkring
Gelijkspanning = 1,35 x voedingsspanning [V].
4. Spoelen in de tussenkring
Deze vlakken de spanning van de tussenkring
af en beperken het effect van harmonische
stromen op de netvoeding.
MG.61.A2.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 6000 HVAC
•
Slaapstand die automatisch de motor uitschakelt,
bijvoorbeeld als er geen druk of afname in
een systeem meer nodig is.
•
De functie "Vliegende start" stelt de eenheid in
staat een roterende ventilator mee te nemen.
•
Een automatische aan-/uitloopfunctie zorgt
ervoor dat de VLT 6000 HVAC niet uitschakelt
tijdens een versnelling of vertraging.
•
Alle standaardeenheden hebben drie geïntegreerde,
seriële protocollen - RS 485 FC-protocol, Johnson's
Metasys N2 en Landis/Staefa Apogee FLN.
Optionele communicatiekaarten zijn LonWorks,
DeviceNet, Modbus RTU en Profibus.
De variabele spanning en frequentie die aan de motor
worden afgegeven, maken traploze toerenregeling
mogelijk bij standaard driefasen wisselstroommotoren.
5. Condensatoren in de tussenkring
Egaliseren de tussenkringspanning.
6. Omvormer
Deze zet gelijkspanning om in variabele wisselspanning
met een variabele frequentie.
7. Motorspanning
Variabele wisselspanning, 0-100 % van de
voedingsspanning.
8. Stuurkaart
Hier bestuurt de computer de omvormer, die het
pulspatroon genereert waarmee de gelijkspanning
wordt omgevormd tot een variabele wisselspanning
met een variabele frequentie.
9
