NL
4.7.2
Aansluiten gasleiding
B Monteer in de gasleiding direct onder het cv-toestel
een toestelgaskraan met een doorlaat van minimaal
½" (
afb. 10, [5]).
B Monteer de gasleiding (
spanningsvrij aan op de toestelgaskraan.
4.7.3
Aansluiten drinkwaterleidingen
B Monteer in de koudwaterleiding direct onder het
cv-toestel de inlaatcombinatie [1].
B Monteer de koudwaterleiding [2] en sluit deze span-
ningsvrij aan op de inlaatcombinatie.
B Indien gewenst: Monteer in de koudwaterleiding vlak-
bij het cv-toestel een waterkraan [3] voor het bijvullen
van de cv-installatie.
B Monteer de warmwaterleiding [6] en sluit deze span-
ningsvrij aan op het cv-toestel.
6
5
4

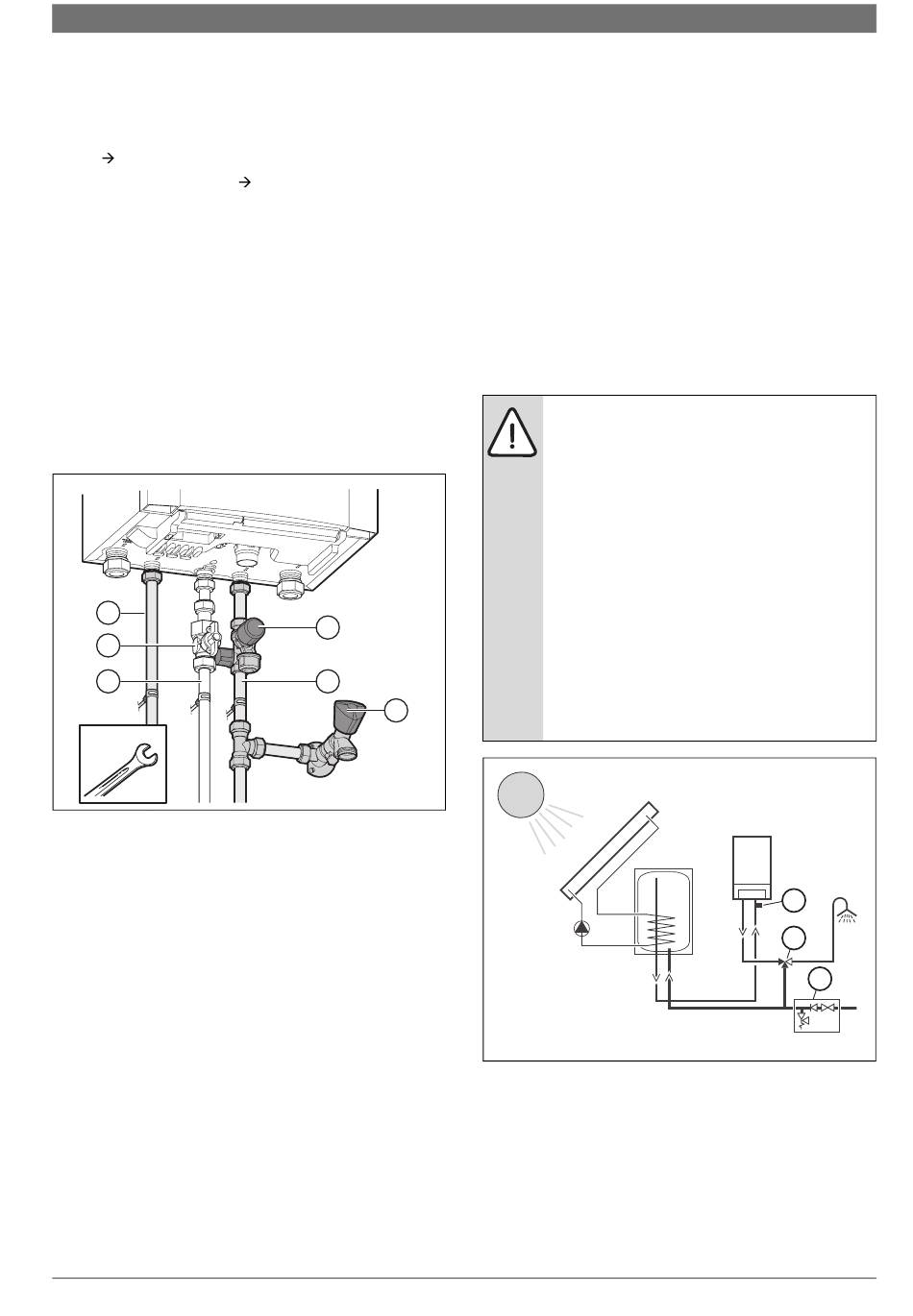

Afb. 10 Aansluiten drinkwaterleidingen
Bosch 24 HRC Compact 3 | 28 HRC Compact 4 | 30 HRC Compact 5
afb. 10, [4]) en sluit deze
1
2
3
6 720 614 523-011.6TD
4.7.4
Aansluiten zonneboiler
Dit cv-toestel is geschikt om als naverwarmer te dienen
voor een optionele zonneboiler.
B Sluit de zonneboiler aan volgens de bijbehorende do-
cumentatie en het schema van afb. 11. Zorg ervoor
dat de drinkwaterleiding tussen de zonneboiler en het
cv-toestel niet langer is dan 12 m, bij een leidingdia-
meter van Ø15 mm.
B Monteer in de koudwaterleiding van de zonneboiler
een inlaatcombinatie [3].
B Monteer op de koudwaterleiding direct onder het
cv-toestel een Bosch Solarsensor [1] en sluit deze aan
op het cv-toestel volgens par. 5.6 op pagina 28.
WAARSCHUWING: verbrandingsgevaar van
de huid door zeer heet water!
Bij veel zon kan de temperatuur van het
drinkwater in de zonneboiler zeer hoog op-
lopen. Dit kan leiden tot verbrandingsge-
vaar.
B Monteer in de warmwaterleiding tussen
het cv-toestel en het eerste tappunt een
volgens de geldende norm goedgekeurd
thermostatisch mengventiel zonder te-
rugslagklep [2].
B Zorg ervoor dat de koudwateraansluiting
van het thermostatisch mengventiel
wordt aangesloten tussen de inlaatcom-
binatie en de zonneboiler.
Afb. 11 Aansluiten zonneboiler
Montage | 17
1
2
3
6 720 614 523-017.2TD
6 720 646 229 (2012/01)
