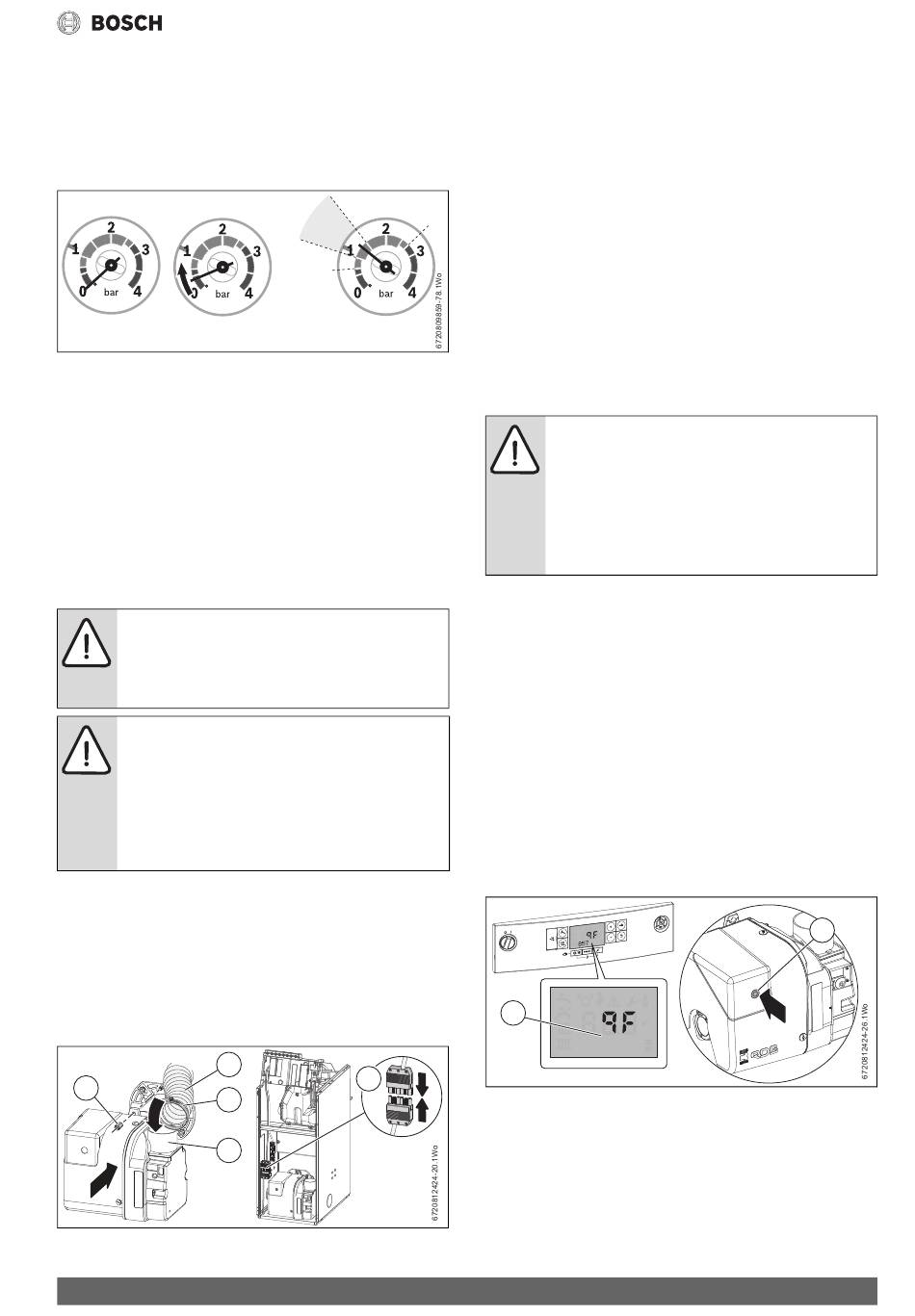

▶ Zet de hoofdwaterkraan open.
Manometer
1. Houd de manometer op het bedieningspaneel van het toestel
in de gaten
2. Vul het systeem langzaam via de externe vulaansluiting
3. Stel de druk in tussen 1 en 1,5 bar.
2.
1.
Afb. 36 Installatiedruk bepalen
▶ Sluit de externe vulkraan
▶ Controleer het leidingwerk en aansluitingen op lekkage en herstel
indien nodig
▶ Ontlucht alle radiatoren, aandraaien wanneer afgerond.
Wanneer de testdruk daalt als gevolg van het ontluchten:
▶ Stel de systeemdruk in.
▶ Rond de druktest af overeenkomstig de lokale vereisten.
Wanneer de druktest is afgerond en er geen lekken zijn geconstateerd:
▶ Stel de correcte werkdruk in
6.2
Waterbehandeling
OPMERKING: Onzuiverheden in het systeem kan het
toestel beschadigen en het rendement reduceren.
▶ Het niet aanhouden van de richtlijnen voor het ge-
bruik van waterbehandeling met het toestel zal de ga-
rantie van het toestel ongeldig doen maken.
OPMERKING:
▶ De kwaliteit van het systeemwater moet regelmatig
worden gecontroleerd. Neem contact op met de fa-
brikant van het toestel voor meer informatie.
▶ Het toevoegen van afdichtingsmiddelen aan het
systeemwater wordt niet aanbevolen omdat dit kan
leiden tot problemen met afzettingen die achter blij-
ven in de warmtewisselaar.
6.3
Inbedrijfstelling
6.3.1
Aansluiten brander en stekker
▶ Schuif de brander in positie in de warmtewisselaar en borg deze met
de borgmoer [1] bovenop de brander.
▶ Positioneer de flexibele luchttoevoerslang [2] op de aansluiting voor
de branderluchttoevoer [4].
▶ Borg de flexibele luchttoevoerslang [2] met de borgband [3].
▶ Plaats de stekker [5] in de besturingsbox.
2
1
3
4
Afb. 37 Aansluiten brander en stekker
Bosch 2500F– 6 721 836 156 (2021/03)
1.5 bar
Max
1 bar
Min
3.
5
6.3.2
Controles voor inbedrijfstelling
▶ Controleer, of de service- en waterleidingen correct zijn aangesloten.
▶ Controleer of de cv-ketel wordt gevoed met water en onder druk
staat (1,5 bar) en er geen lekkages optreden.
▶ Controleer of de elektrische aansluiting van de cv-ketel juist is:
230 V, 50 Hz, aardaansluiting, correcte polariteiten.
▶ Controleer of de uitlaat voor de verbrandingsproducten correct is
aangesloten, luchtdicht is en vrij is van obstructies.
▶ Controleer of de ventilatie van de cv-installatie vrij is en voldoet aan
de regelgeving.
▶ Controleer of de condenssifon is gevuld.
▶ Controleer of de condensaatafvoer correct is aangesloten en niet
lekt.
▶ Controleer of de brander correct is geplaatst op de montageflens en
de olieslang(en) correct zijn geïnstalleerd.
Olie-inlaat
▶ Wees voorzichtig bij het vullen van de olietank, probeer de tank zo
min mogelijk te schudden.
OPMERKING: Brandervergrendeling!
Afzettingen die worden opgeschud in de olietank ver-
stoppen de filters.
▶ De brander moet zijn uitgeschakeld bij het vullen van
de tank met olie.
▶ Wacht minimaal één uur zodat de afzettingen in de
olietank kunnen neerslaan voordat het toestel wordt
gestart.
6.3.3
Aanzuiging van de oliepomp
▶ Controleer of de olietoevoer correct is aangesloten en goed werkt
voordat de olietoevoerventielen naar de cv-ketel worden geopend.
▶ Schakel het hoofdolietoevoerventiel op de tank en laat olie stromen
tot een constante, schone olie uitstroomt, als volgt:
– De olietoevoer naar de cv-ketel moet worden aangezogen voordat
de brander wordt gestart om onnodige pompslijtage te voorko-
men.
– Het gebruik van een olieaanzuigpomp maakt op eenvoudige wijze
een aanzuiging en doorspoeling van eender welke olietoevoerset
mogelijk.
Vergrendeling tijdens de aanzuiging van de oliepomp
Het toestel kan vergrendelen tijden het aanzuigen, de vergrendelingsco-
de "9F 857" [1] zal knipperen op het display van de besturing.
▶ Reset door indrukken van de resetknop op de besturingsbox van de
brander [2].
1
°C
°F
857
Afb. 38 Branderreset
Inbedrijfstelling
