Sluit aan de klemmen eBUS (+/−) geen
netspanning aan.
▶
Sluit de aansluitkabel uitsluitend op de
daarvoor gemarkeerde klemmen aan!

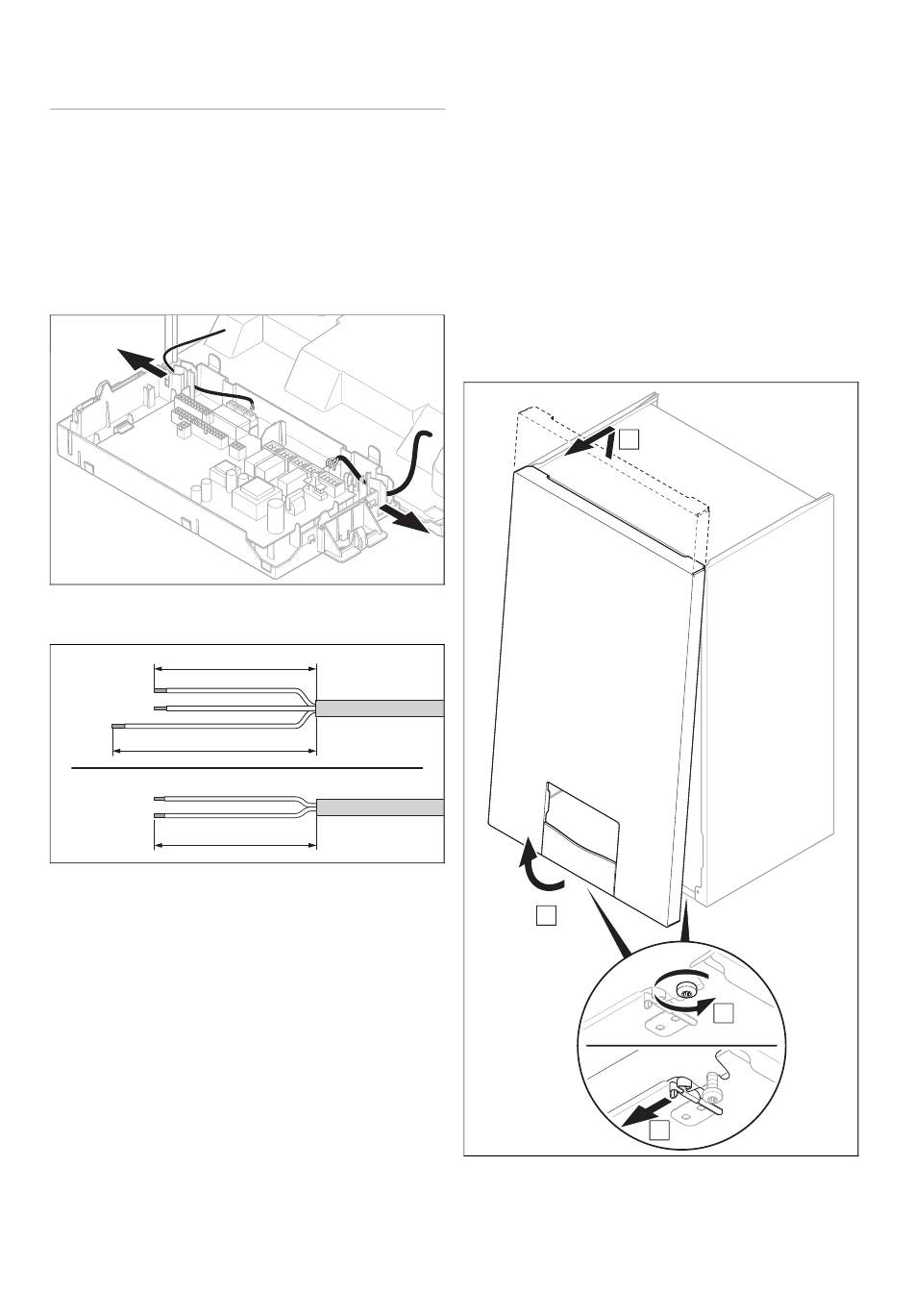

1.
Breng de aansluitkabels van de aan te sluiten compo-
nenten door de kabeldoorvoer links aan de onderkant
van het product naar binnen.
2.
Let erop, dat de kabeldoorvoer correct is geplaatst en
dat de kabels correct zijn doorgevoerd.
3.
Let erop, dat de kabeldoorvoeren de aansluitkabel
nauw en zonder zichtbare spleet omsluiten.
4.
Gebruik de trekontlastingen.
5.
Kort de aansluitkabel indien nodig in.
24V / eBus
6.
Installeer de aansluitkabel van de aan te sluiten com-
ponenten correct in de schakelkast.
≤
30 mm
L
N
PE
≤
40 mm
+
-
30 mm
≤
7.
Strip de flexibele kabels zoals weergegeven in de af-
beelding. Let er hierbij op dat de isolatie van de ver-
schillende aders niet wordt beschadigd.
8.
Isoleer de binnenste draden slechts zodanig dat sta-
biele verbindingen tot stand gebracht kunnen worden.
9.
Om kortsluitingen door losse draden te vermijden, dient
u de geïsoleerde einden van de draden van draadeind-
hulzen te voorzien.
10.
Schroef de betreffende stekker op de aansluitkabel.
11.
Controleer of alle draden mechanische vast in de stek-
kerklemmen van de stekker zitten. Corrigeer evt.
12.
Steek de stekker in de bijbehorende stekkerplaats van
de printplaat. (→ Bijlage L)
5.7.2
Eisen aan de eBUS-leiding
Houd de volgende voorschriften aan bij de installatie van
eBUS-leidingen:
▶
Gebruik 2-aderige kabel.
▶
Gebruik nooit afgeschermde of getwiste kabel.
0020282268_05 Installatie- en onderhoudshandleiding
▶
Gebruik alleen passende kabel, bijv. van het type NYM of
H05VV (-F / -U).
▶
Houd de toegestane totale lengte van 125 m aan. Daarbij
geldt een aderdiameter van ≥0,75 mm² tot 50 m totale
lengte en een aderdiameter van 1,5 mm² vanaf 50 m.
Om storing van de eBUS-signalen (bijv. door interferentie) te
voorkomen:
▶
Houd een minimale afstand van 120 mm aan tot netaan-
sluitkabels of andere elektromagnetische storingsbron-
nen.
▶
Installeer bij parallel leggen met netvoedingskabels de
kabels conform de geldende voorschriften bijv. op kabel-
tracés.
▶
Uitzonderingen: bij wanddoorvoeren en in schakelkas-
ten is onderschrijding van de minimale afstand accepta-
bel.
5.7.3
Voormantel demonteren
230V
C
1.
Maak de twee schroeven aan de linker en rechter on-
derzijde van het product los, zonder de schroeven ge-
heel uit te draaien.
D
A
B
15
