Resultaat:
Warmtewisselaar vervuild
▶
Reinig de warmtewisselaar. (→ Hoofdstuk 10.5.2)
15.
Controleer de isolatiemat van de warmtewisselaar op
beschadigingen.
Resultaat:
Isolatiemat beschadigd
▶
Vervang de isolatiemat (→ reservedelencatalogus
isolatiemat warmtewisselaar).

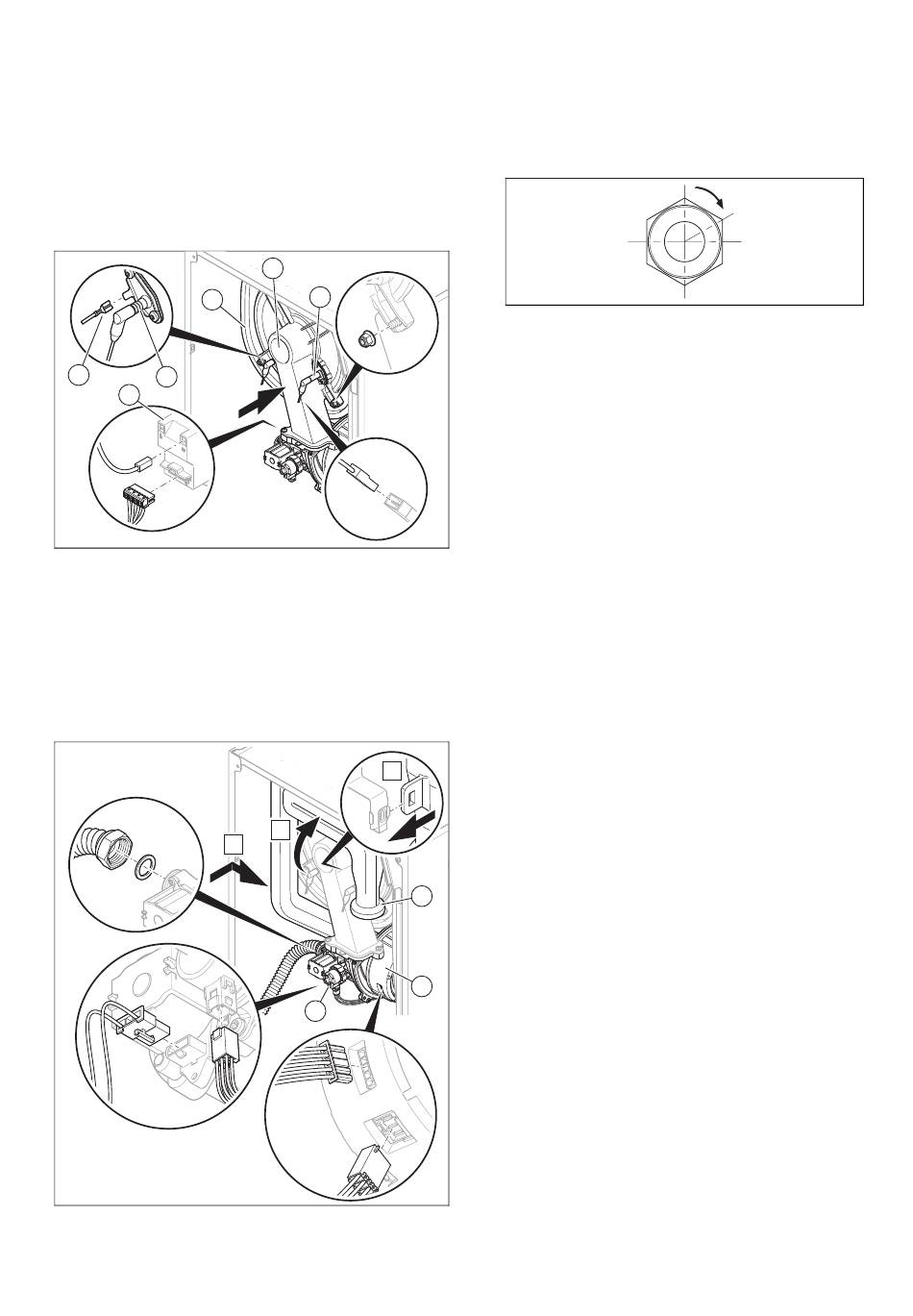

10.4.2 Compacte thermomodule inbouwen
1
6
4
5
1.
Steek de compacte thermomodule op de warmtewisse-
laar (1).
2.
Draai de vier nieuwe moeren kruiselings vast tot de
branderflens gelijkmatig tegen de aanslagvlakken zit.
–
Aanhaalmoment: 6 Nm
3.
Sluit de stekker van de aardingskabel (6) van de ont-
stekingselektrode (4), de twee stekkers op de ontste-
kingstransformator (5) en de stekker van de kabel van
de regelelektrode (3) weer aan.
4.
Sluit de stekker of de twee stekkers op de ventilator-
motor (2) opnieuw aan.
30
2
3
4x
C
B
A
3
5.
Sluit de twee stekkers op het gasblok (3) opnieuw aan.
Alternatief 1:
6.
▶
Schroef de wartelmoer op het gasblok met een
nieuw afdichting. Beveilig hierbij de gasbuis tegen
het verdraaien.
–
Aanhaalmoment: 40 Nm
6.
Alternatief 2:
▶
Schroef de wartelmoer op het gasblok met een
nieuw afdichting. Beveilig hierbij de gasbuis tegen
het verdraaien.
–
Aanhaalmoment: 15 Nm + 60°
7.
Open de gaskraan.
8.
Controleer het product op dichtheid.
(→ Hoofdstuk 7.15)
9.
Controleer of de afdichtingsring in de luchtaanzuigbuis
goed zit.
10.
Steek de luchtaanzuigbuis (1) op de aanzuigaanslui-
ting en druk de luchtaanzuigbuis in de bovenste hou-
der, zoals getoond in de afbeelding.
11.
Controleer de gasaansluitdruk/gasstroomdruk.
(→ Hoofdstuk 7.10.2)
10.5
Componenten reinigen/controleren
1.
Voer vóór elke reiniging/controle de voorbereidende
werkzaamheden uit. (→ Hoofdstuk 10.5.1)
2.
Voer na elke reiniging/controle de afsluitende werk-
zaamheden uit. (→ Hoofdstuk 10.5.6)
10.5.1 Reinigings- en controlewerkzaamheden
voorbereiden
1.
Stel het product tijdelijk buiten bedrijf.
(→ Hoofdstuk 12.1)
2.
Demonteer eventueel de geïnstalleerde module onder
het product (→ installatiehandleiding module).
3.
Demonteer de voormantel. (→ Hoofdstuk 5.7.3)
4.
Klap de schakelkast naar onderen.
1
5.
Bescherm de schakelkast tegen spatwater.
6.
Demonteer de compacte thermomodule.
(→ Hoofdstuk 10.4.1)
2
Installatie- en onderhoudshandleiding 0020282268_05
60°
