5 | Installatie
5.9.2

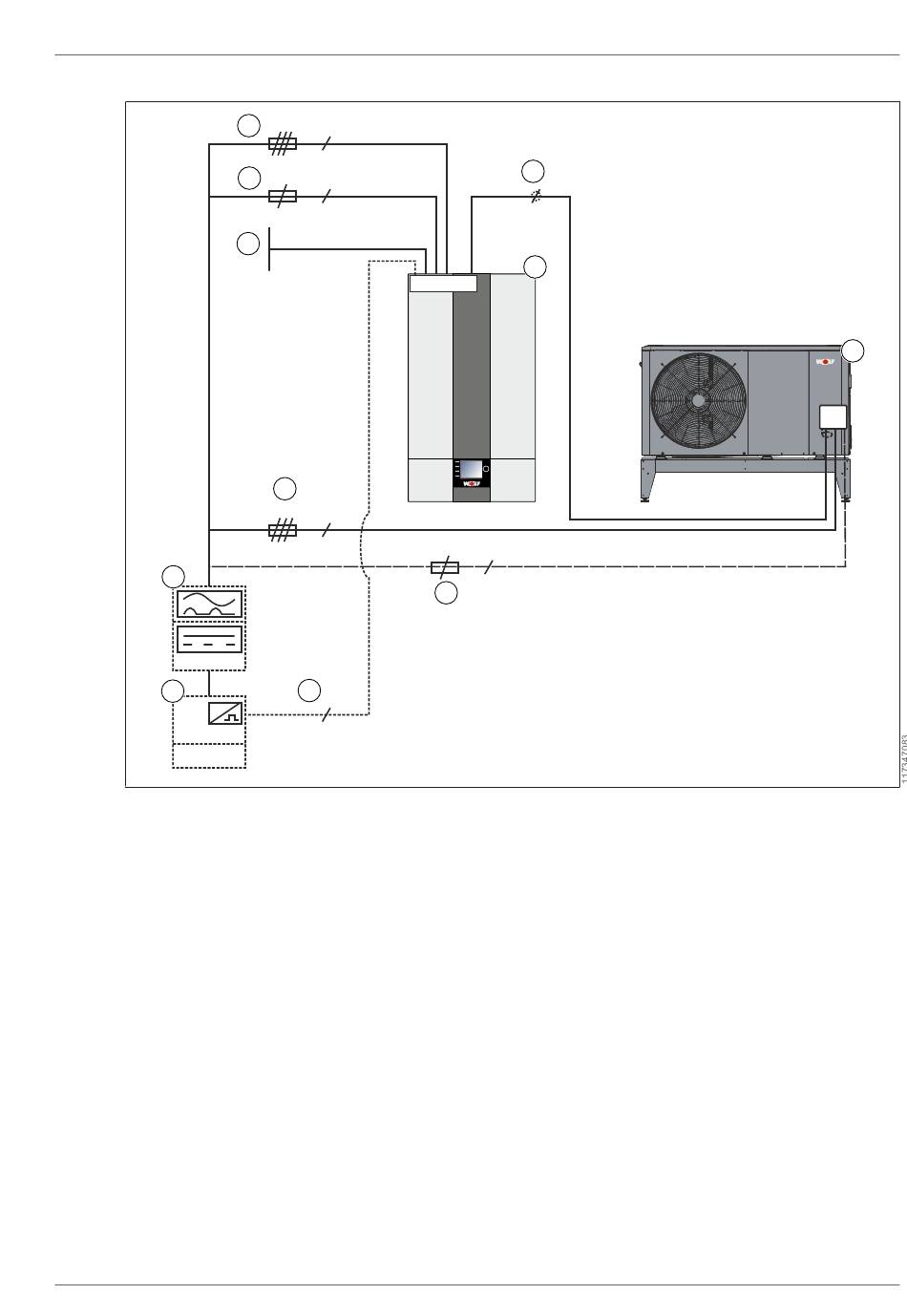

Overzicht elektrische aansluiting binnenunit / buitenunit
6
RCD-Typ-B
5
kWh
-
kWh
①
Binnenunit (IDU). Detailaanzicht van de elek-
trische aansluiting van de klemmenstrook
IDU:XO zie "Schakelschema binnenunit"
③
Net ODU bij 230V-toestel, 3 x 4 mm² (max. 3 x
6 mm²)
⑤
Elektriciteitsmeter, met S0‑interface (optio-
neel)
⑦
Net ODU bij 400V-toestel, 5 x 2,5 mm² (max.
5 x 6 mm²)
⑨
Net sturing binnenunit 230 VAC/50 Hz, min. 3
x 1,5 mm², afzekering 16A(B)
⑪
Modbus-verbinding, min. 3 x 0,5 mm², max.
30 m, afgeschermde leiding, afscherming al-
leen bij buitenunit aan de aardingsaansluiting
verbinden
9148328 | 202206
10
16A(B)
5
9
16A(B)
3
8
7
16A(B)
5
4
2
+
11
3
1
IDU:X0
2 -32A(C)
5
3
3
②
Buitenunit (ODU). Detailaanzicht van de elek-
trische aansluiting van de aansluitkast ODU
zie "Schakelschema buitenunit"
④
Aansluiting van de S0‑interface S01 min. 2 x
0,5 mm² (optioneel)
⑥
Aardlekschakelaar (RCD) Type B
⑧
Ter plekke uit te voeren aansluitingen (tempe-
ratuursensors, pompen, energieleverancier,
PV, SmartGrid, DPW ... )
⑩
Elektrische verwarming min. 5 x 2,5 mm²,
max. 5 x 4 mm², afzekering 3 x 16A(B)
FHA
2
WOLF GmbH | 59
