4 | Ontwerp

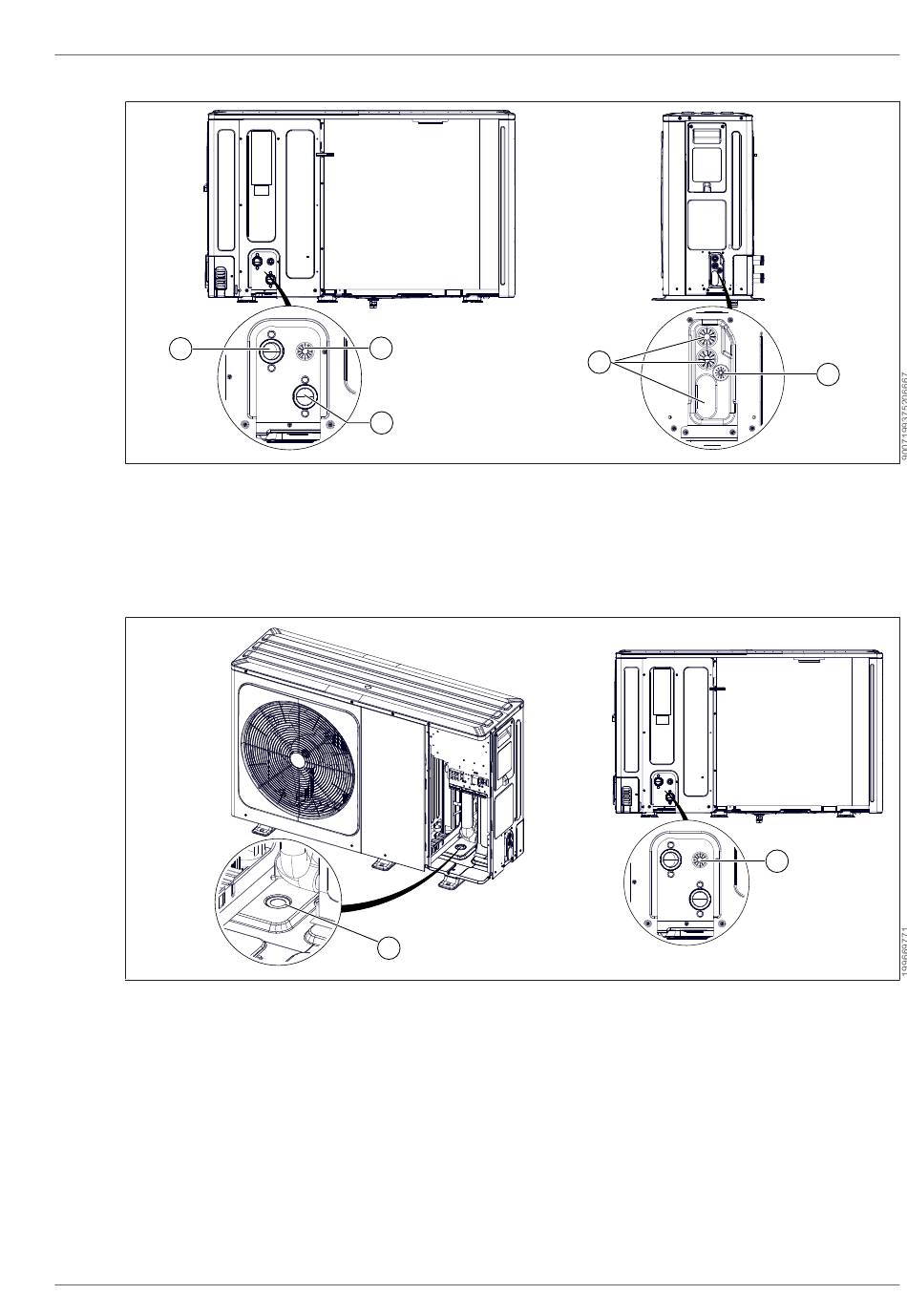

FHA-08/10·11/14·14/17
1
①
Aanvoer ODU
③
Retour ODU
⑤
Invoer Modbus-leiding
Optionele aansluiting: FHA-08/10·11/14·14/17
De afvoer van het veiligheidsventiel kan optioneel ook door de lekbak worden geleid.
①
Optionele aansluiting afvoer veiligheidsventiel
► Ronde schijf ① met behulp van een beitel en hamer uitkloppen en de afvoerslang erdoor voeren
ð De nu vrije opening ② tussen toevoer en retour kan dan worden gebruikt voor de invoer van de net-
aansluiting en de Modbusleiding.
9148328 | 202206
2
3
②
④
1
②
4
Afvoer veiligheidsventiel
Netaansluiting
Optionele netaansluiting / Modbusleiding
FHA
5
2
WOLF GmbH | 47
