5 | Installatie
2. Alvorens de installatie te vullen, de ontluchtingsschroef ③ op de ontluchter ② lossen (niet verwijde-
ren).
3. Rubber kap ① weer op de ontluchter ② zetten en met een kleine kabelbinder bevestigen. De zijde-
lingse opening van de rubber kap ① moet zich daarbij aan de zijde van de ontluchtingsschroef ③ be-
vinden.
5.6.3

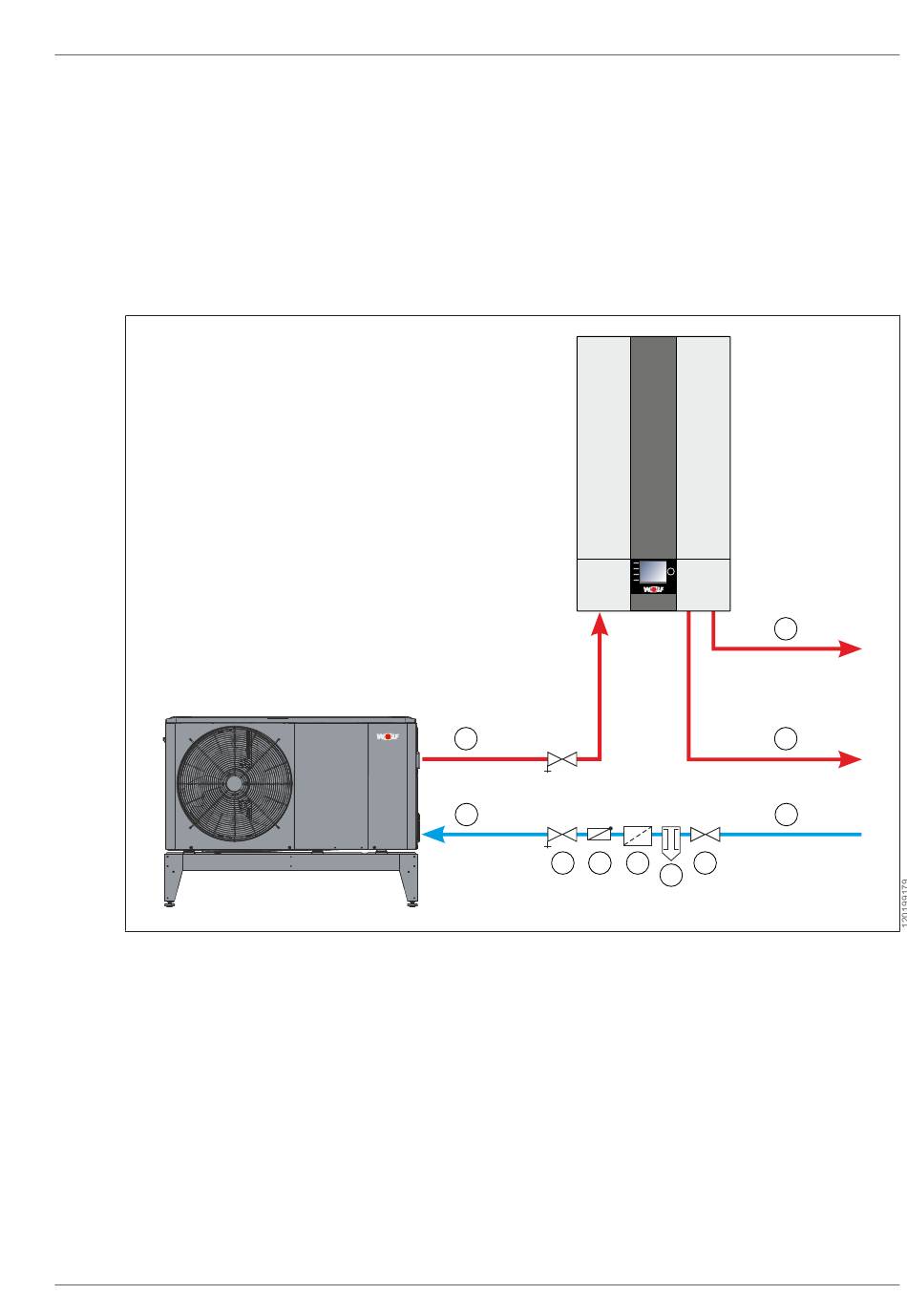

Binnen- en buitenunit hydraulisch aansluiten
Hydraulisch schema
①
Aanvoer warmwateropslagvat
③
Retour warmwateropslagvat en verwarmings-
circuit
⑤
Vuilafscheider met magnetietafscheider
⑦
Terugslagklep
⑨
Retour ODU
9148328 | 202206
10
9
8
7
②
Aanvoer verwarmingscircuit
④
Afsluitkraan
⑥
Vuilvanger
⑧
Afsluitkraan met aftapping
⑩
Aanvoer ODU
1
2
3
6
4
5
WOLF GmbH | 53
FHA
