Installatieprocedure
aanbouwdelen Apollo en
MiniAgri

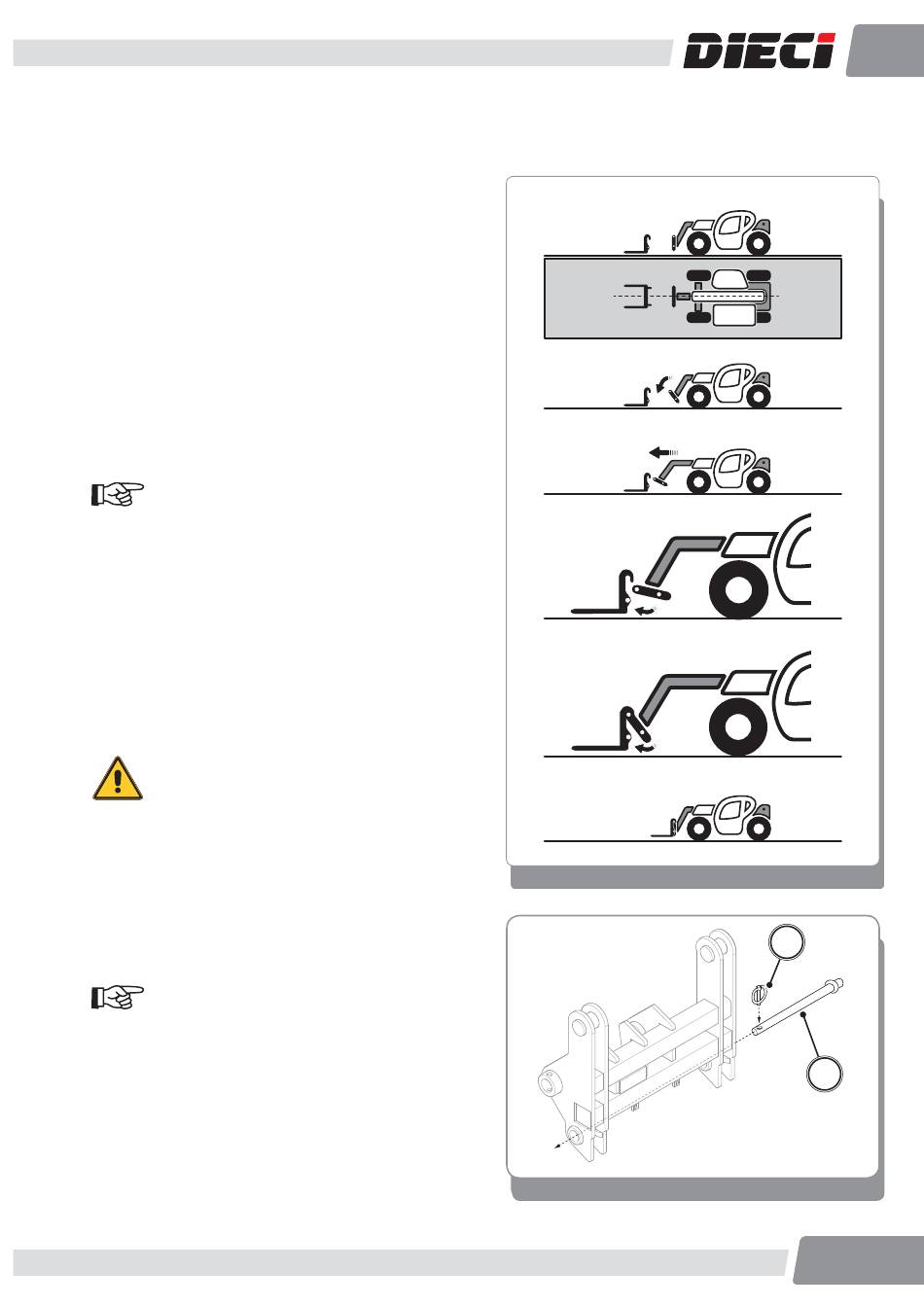

Om een aanbouwdeel correct te monteren de volgende
handelingen uitvoeren:
1.
Verwijder de veiligheidspen (indien gemonteerd) door
het verwijderen van de veiligheidshaak (Afb. 2-I0100,
pos. 2) en de veiligheidspen (Afb. 2-I0100, pos. 1) naar
buiten te trekken.
2.
Leg het aanbouwdeel op een vlakke, harde ondergrond,
om het gemakkelijk aan de bevestigingsplaat voor
aanbouwdelen van de machine vast te kunnen maken.
3.
Plaats de machine met de arm parallel langs
het aanbouwdeel omlaag gebracht. Breng de
bevestigingsplaat naar het aanbouwdeel door de
telescopische arm uit te trekken.
- OPMERKING
De machine kan de arm niet uittrekken als
deze volledig omlaag is gebracht. Breng de
arm een klein stukje omhoog om hem uit te
kunnen trekken.
4.
Met behulp van de draaiende beweging, de
bevestigingsplaat voor aanbouwdelen omlaag draaien.
Breng het bovenste deel van de plaat onder de
vergrendelingshaken van het aanbouwdeel.
5.
Hef de arm een klein stuk omhoog en draai de
bevestigingsplaat
naar
aanbouwdeel tegen de bevestigingsplaat van de
machine komt.
- GEVAAR
Verzeker u er tijdens deze handeling van dat er
zich niemand in de buurt van het aanbouwdeel
of de arm van de machine bevindt.
6.
Zet de motor af en klim uit de machine.
7.
Maak vervolgens het aanbouwdeel vast aan de plaat
van de telescopische arm. Plaats de veiligheidspen (Afb.
2-I0100, pos. 1) in zijn zitting op de bevestigingsplaat
voor aanbouwdelen, door hem door de bijbehorende
gaten van het aanbouwdeel te steken.
- OPMERKING
Indien de beide gaten niet samenvallen, de
handelingen uitvoeren die beschreven zijn in
het hoofdstuk "Profielen veiligheidspen"
8.
Zet de veiligheidshaak (Afb. 2-I0100, pos. 2) over de
zojuist geplaatste pennen.
boven,
waardoor
het
1-I0100
2-I0100
2
1
159
159
159
