9.7
Verplaatsbare tegenplaat met
vorken
De verplaatsbare Tegenplaat is een optioneel
aanbouwdeel.
9.7.1
Identificatie verplaatsbare tegenplaat
Met het aanbouwdeel in kwestie kunnen de zwevende
vorken die erop gemonteerd zijn zijdelings worden verplaatst.
Het doel van dit aanbouwdeel is het opheffen en verplaatsen
van een lading van de grond naar boven en andersom.
De gegevens die nodig zijn voor identificatie staan op de
rechterkant van het aanbouwdeel, in het bovenste deel (Afb.
1-I0610 pos. "A").
Hieronder worden de identificatiegegevens vermeld (de
volgorde ervan zou kunnen verschillen op de vorken)
Code DIECI
Logo/Embleem van de
fabrikant
Datum/Fabricageserie
Max. draagvermogen (kg)
Zwaartepunt toepassing
van de lading (mm) *
Voor een prompte, efficiënte service bij het bestellen van
vervangingsonderdelen of het aanvragen van informatie
of technische uitleg moeten altijd de identificatiegegevens
worden vermeld.
Wij adviseren daarom de gegevens van het accessoire in uw
bezit te registreren, zodat u het in de toekomst, wanneer
nodig, snel en veilig kunt identificeren.
182
182
182
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
1
2
3
1-I0610
9.7.2
Beschrijving verplaatsbare tegenplaat

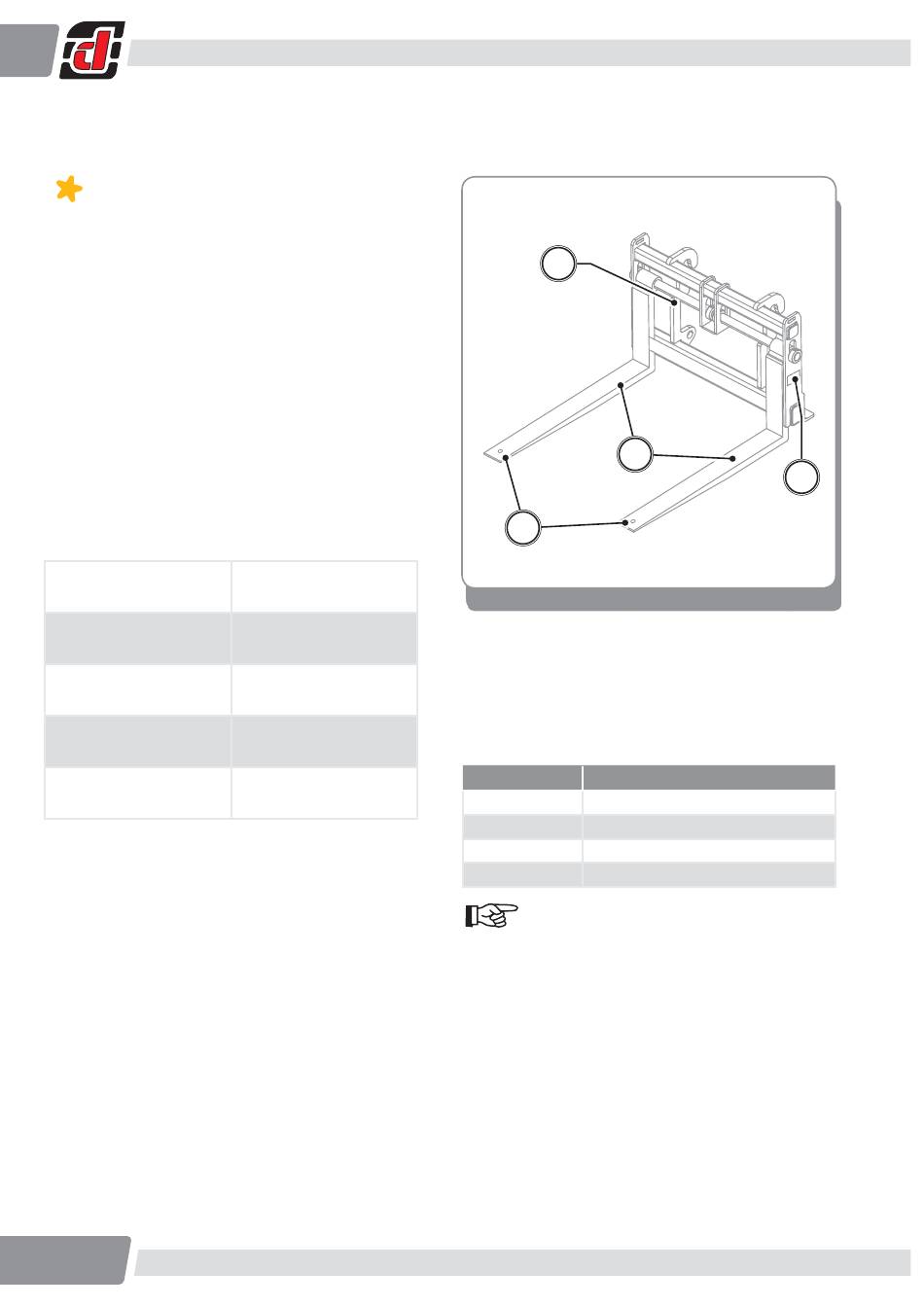

De verplaatsbare Tegenplaat (Afb. 1-I0610) bestaat uit de
volgende belangrijkste componenten:
Positie
1
Vaste basis
2
Verplaatsbare steun vorkendrager
3
Vorken
4
Bevestigingsgat aanbouwdelen
- OPMERKING
Het bevestigingsgat van de aanbouwdelen
op de punt van de vorken mag uitsluitend
worden gebruikt om bepaalde aanbouwdelen
aan de vorken te bevestigen. Zie de
handleiding van de aanbouwdelen voor de
bevestigingsprocedures.
