4 Montage en installatie
4.12.1 Montage CV-installatie
a
Attentie!
Gevaar voor beschadiging!
Om eventuele overdruk te kunnen com-
penseren, moet de warmtepomp worden
aangesloten op een expansievat en een
veiligheidsklep, ten minste DN 20 voor
max. 3 bar openingsdruk (niet bij de leve-
ring inbegrepen).
H
Gevaar!
Verbrandingsgevaar!
De afblaasleiding van de veiligheidsklep
moet ter grootte van de uitlaatopening
van de veiligheidsklep in een vorstvrije
omgeving worden geïnstalleerd. Deze
moet altijd open zijn. De afblaasleiding
moet zo worden gemonteerd, dat bij het
afblazen personen niet door heet water
of stoom kunnen worden verwond.
Wij adviseren om een Vaillant veilig-
heidsgroep en afvoertrechter te installe-
ren.
• Monteer de CV-aanvoer- en -retourleiding met alle on-
derdelen.
• Isoleer alle leidingen.
4.12.2 Montage pekelcircuit (alleen VWS)
• Monteer de warmtebronleidingen met alle bijbehoren-
de componenten.
65
Collector
49
49
61

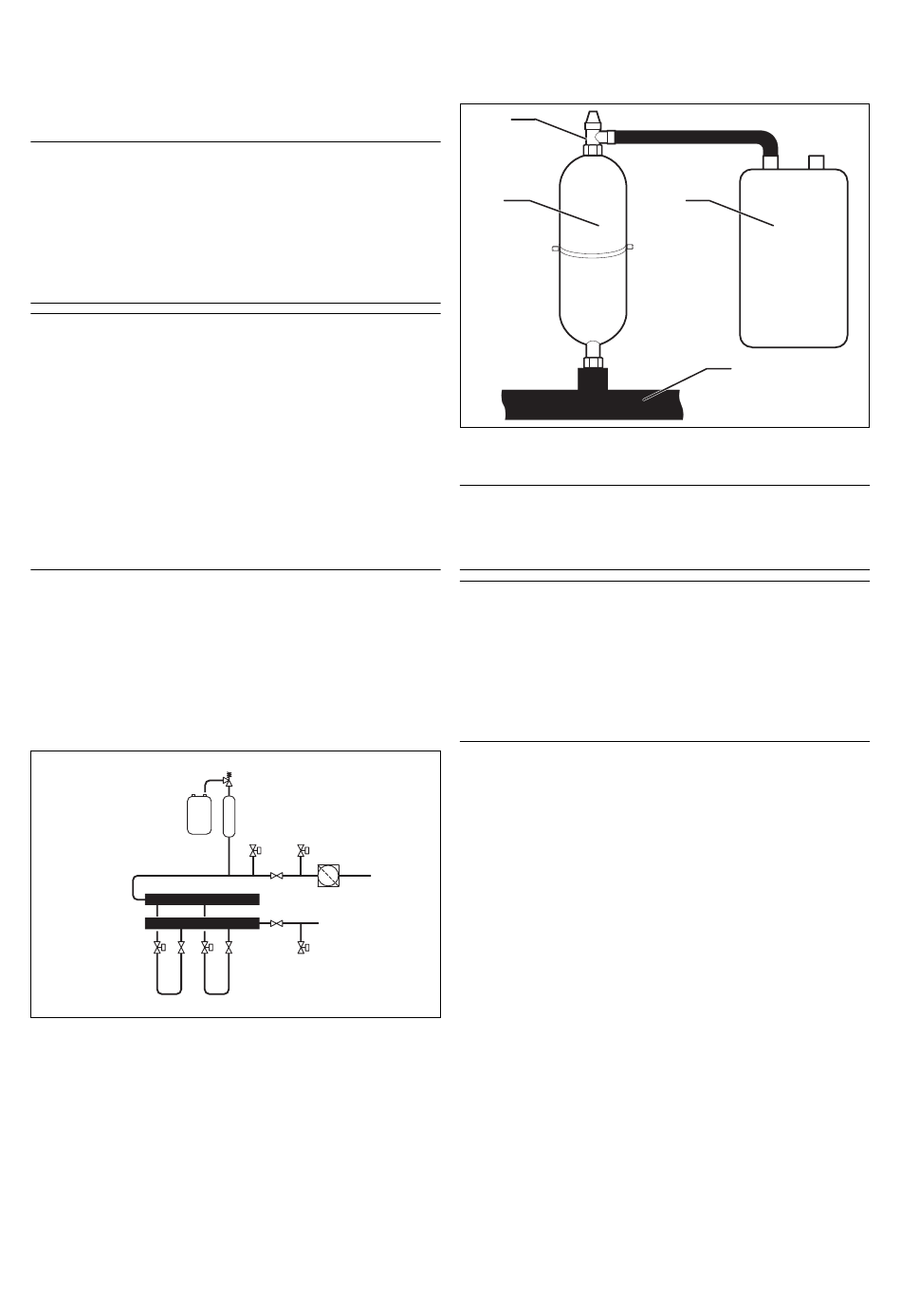

Afb. 4.13 Warmtebroncircuit VWS
Legenda bij afb. 4.13
33
Luchtafscheider/vuilfilter
42a Veiligheidsklep
49
Doorstroominsteller
57
Pekelreservoir
58
Vul- en aftapkraan
61
Pekelcircuit
65
Pekelwater-opvangbak
20
42a
57
58
58
33
58
61
42a
57
Afb. 4.14 Pekelreservoir monteren
h
Aanwijzing!
Het pekelreservoir heeft een volume van
ca. 6 liter en is daarmee voor pekelcir-
cuits tot max. 1900 liter voldoende.
a
Attentie!
Materiële schade door lekkend pekelwa-
ter!
De schroefverbindingen op het pekelre-
servoir moeten met hennep worden afge-
dicht. Door het afdichten met bijv. tef-
lonband kunnen er lekkages in het pekel-
circuit optreden.
• Monteer de houder van het pekelreservoir met de plug
en de schroef aan de wand.
• Maak de voorgemonteerde aansluitstukken van het
pekelreservoir (57) los.
• Draai de buitendraad van de aansluitstukken met hen-
nep in.
• Monteer het eerste aansluitstuk op de 3 bar veilig-
heidsklep (42a), die bij de warmtepomp is meegele-
verd.
• Installeer het pekelreservoir (57) uit de toebehoren
met het tweede aansluitstuk in de leiding (1) van de
warmtebron naar de warmtepomp.
• Zet het pekelreservoir vast met behulp van de houder.
• Monteer het aansluitstuk met veiligheidsklep op het
pekelreservoir.
• Installeer de pekelwater-opvangbak (65) drukloos op
de veiligheidsklep (42a).
De pekelwater-opvangbak mag niet compleet gesloten
zijn, omdat anders de werking van de veiligheidsklep
niet is gewaarborgd.
• Voorzie alle leidingen van een dampdiffusiedichte
warmte-isolatie. Het toebehoren bevat de isolatiemat
die bestemd is voor warmte-isolatie van de aansluit-
plaat.
Installatiehandleiding geoTHERM VWS/VWW 0020045193_02
