6.7.5
Mengcircuit met bufferboiler en
warmwaterboiler (hydraulisch schema 4)
De ongeregelde vloerverwarmingscircuits werken met
de externe CV-pomp uit de bufferboiler via een menger.
De aanvoertemperatuurvoeler zit achter de externe
pomp.
De warmtepomp reageert op een warmtevraag van de
bufferboiler.
AF
WQ
400 V
400 V

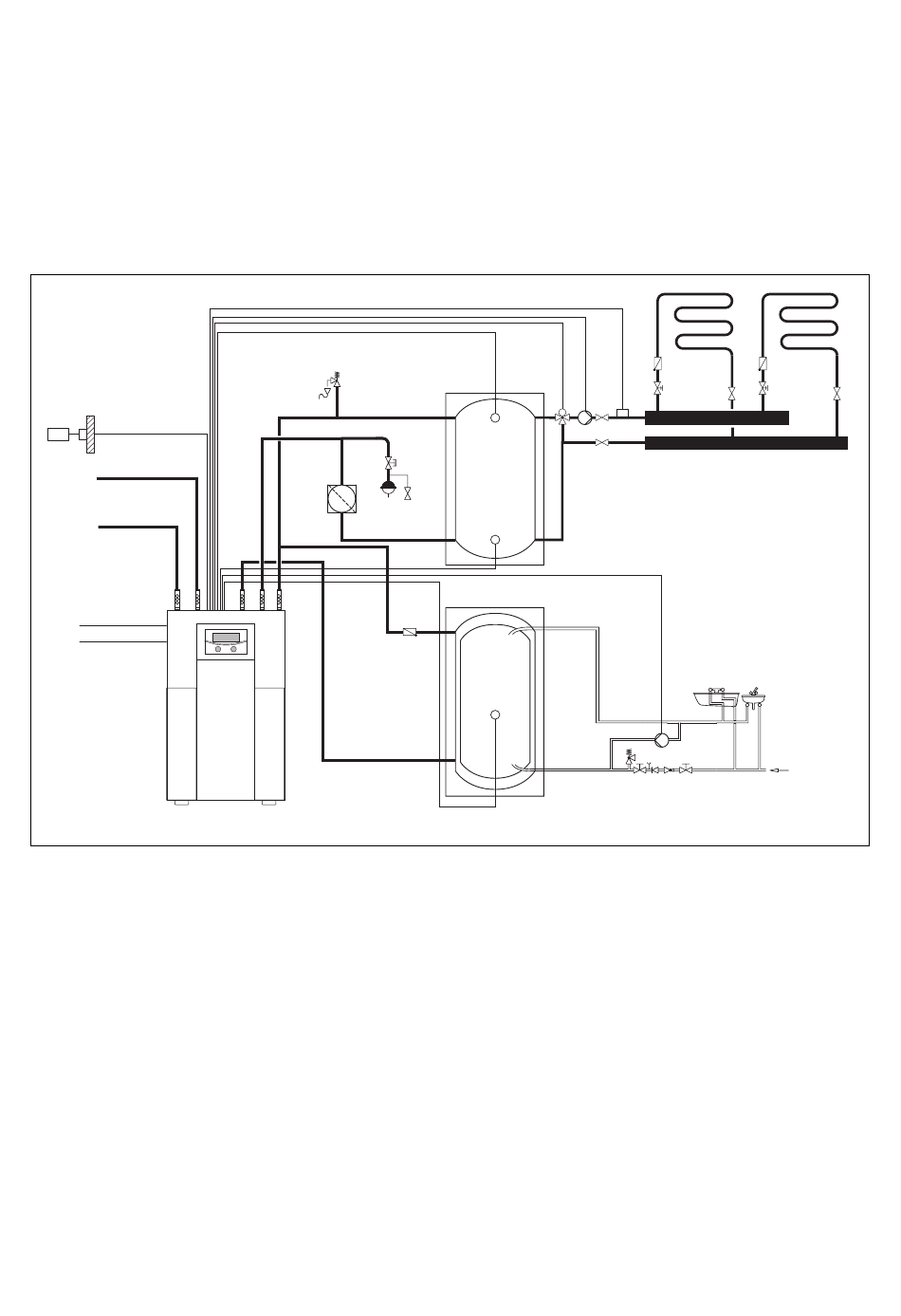

Afb. 6.11 Hydraulisch schema 4
Legenda bij afb. 6.11
16
Buitenvoeler (AF)
25
Circulatiepomp
27
CV-pomp
30
Zwaartekrachtrem
31
Regelklep met standindicatie
32
Kapventiel
33
Luchtafscheider/vuilfilter
42a
Veiligheidsklep
42b
Expansievat
43
Veiligheidsgroep warmwaterleiding
46
3-weg-mengklep
VF1
Temperatuurvoeler bovenin bufferboiler
VF2
Aanvoertemperatuurvoeler
RF1
Temperatuurvoeler onderin bufferboiler
SP
Boilertemperatuurvoeler
WQ
Warmtebroncircuit
KW
Koud water
