6.7
Thermostaatprintplaat bedraden
De thermostaat heeft een automatische voelerdetectie.
De configuratie van de aangesloten CV-circuits moet u
naargelang de toestelcombinatie uitvoeren. Hierna vindt
u mogelijkheden hoe de warmtepomp kan worden ge-
bruikt.
6.7.1
Standaardvoeler VR 10 aansluiten
Naargelang installatieconfiguratie zijn extra voelers als
aanvoer-, retour-, collector- of boilervoeler nodig. De
standaardvoeler VR 10 is zo uitgevoerd dat deze naar
keuze als dompelvoeler, bijv. als boilervoeler in een boi-
lervoelerbuis of als aanvoervoeler in een open verdeler,
kan worden gebruikt. Met de meegeleverde spanband
kunt u deze ook als contactvoeler op de CV-buis in de
aanvoer of retour bevestigen. Wij adviseren de buis met
voeler te isoleren, om de best mogelijke temperatuurre-
gistratie te waarborgen.

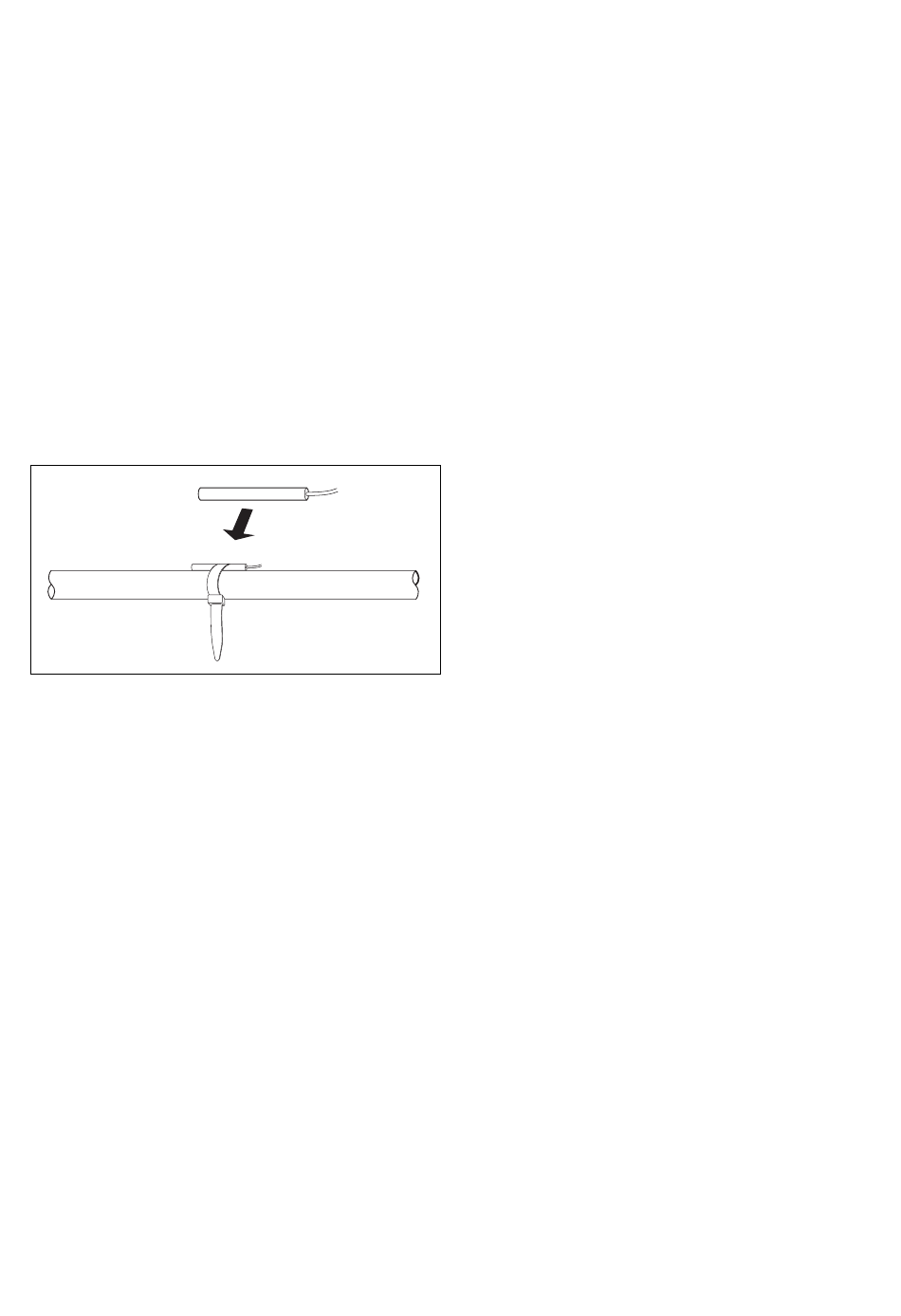

Afb. 6.7 Standaardvoeler VR 10
Installatiehandleiding geoTHERM VWS/VWW 0020045193_02
Elektrische installatie 6
31
