2.3.2 Modules VWW
16
15
14
13
12
11

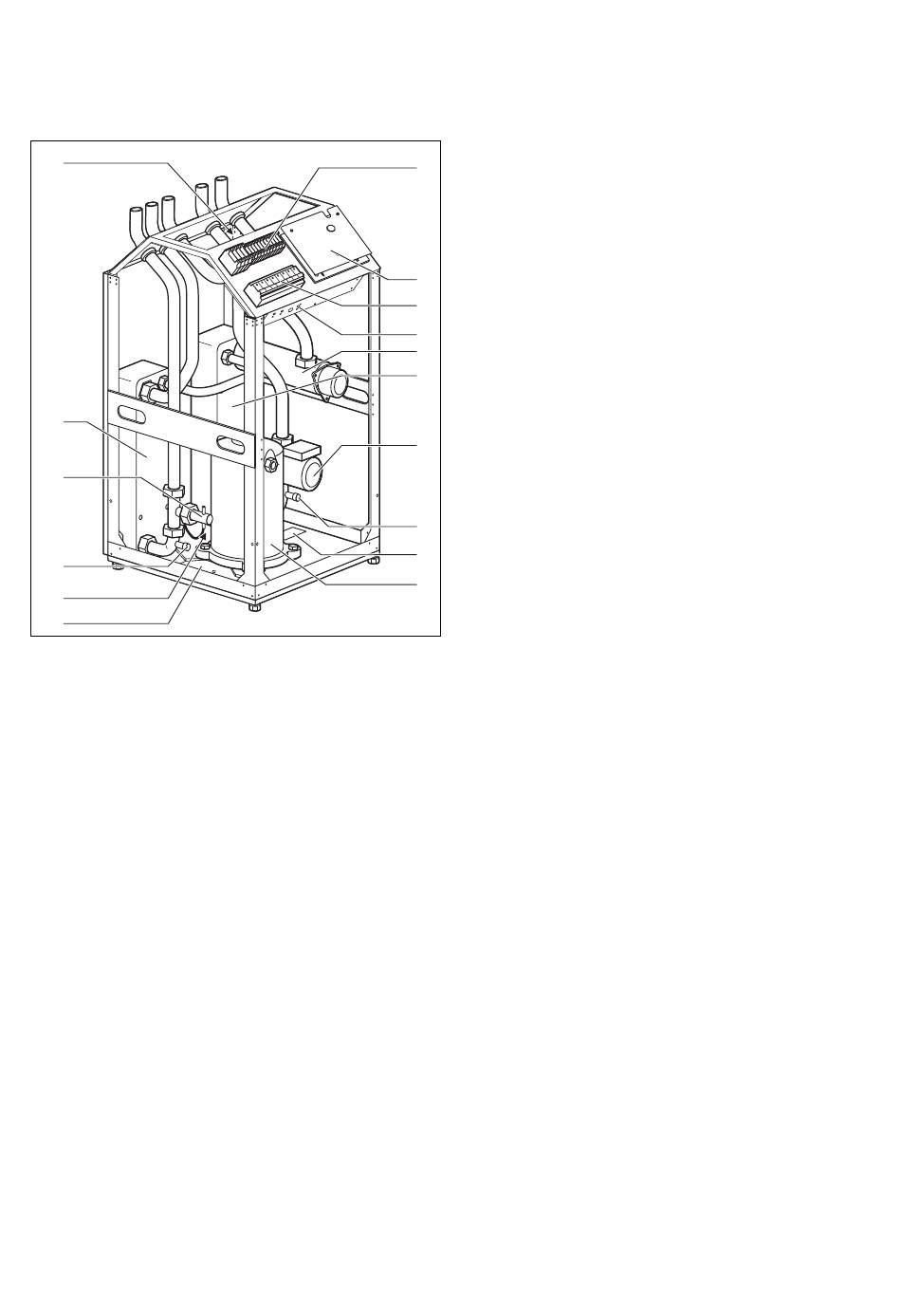

Afb. 2.7 VWW – vooraanzicht geopend
Legenda bij afb. 2.7
1
Elektrische aansluitingen
2 Thermostaatprintplaat (onder afdekplaat)
3 Beveiligingsinrichtingen
4 Temperatuurbegrenzer TB van de extra verwarming
5 Elektrische hulpverwarming
6 Condensor
7 CV-pomp
8 Vul- en aftapkraan CV-circuit
9 Typeplaatje
10 Compressor
11 Condensbak
12 Expansieklep
13 Vul- en aftapkraan koelmediumcircuit
14 Stromingsschakelaar koelmediumcircuit
15 Verdamper
16 3-wegklep
Installatiehandleiding geoTHERM VWS/VWW 0020045193_02
2.4
Bedrijfsfuncties en functies - Algemeen
Voor het CV-circuit heeft u de beschikking over vijf be-
drijfsfuncties, waarmee u de warmtepomp tijd- en tem-
1
peratuurgeregeld kunt gebruiken (zie hfdst. 8 "Rege-
ling").
Voor de geïntegreerde warmwaterboiler staan drie
extra bedrijfsfuncties ter beschikking.
Bij de inbedrijfstelling deelt u de warmtepomp mee
welke van de aansluitconfiguraties in de bijlage overeen-
2
komt met uw installatie. Dit doet u door het nummer
3
van het betreffende hydraulische schema in de thermos-
taat in te voeren. Daardoor worden alle bedrijfsparame-
4
ters op voorgeprogrammeerde waarden gezet, zodat de
5
warmtepomp optimaal kan werken. U kunt achteraf de
6
bedrijfsfuncties en functies nog individueel instellen en
aanpassen.
In hoofdstuk 8 "Regeling" vindt u alle informatie over
bedrijfsfuncties, extra en speciale functies.
7
De warmtepomp is met talrijke automatische extra
functies uitgerust om een storingsvrije werking te ga-
randeren (zie ook hoofdstuk 8.2 "Automatische extra
8
functies"):
9
– Vorstbeveiliging
10
Verhindert bevriezing van de CV-installatie
– Boilervorstbeveiliging
Verhindert bevriezing van de aansloten boiler
– Controle van de externe sensors
Controle van de aangesloten sensors bij de eerste in-
bedrijfstelling aan de hand van de ingevoerde hydrau-
lische basisschakeling
– Beveiliging CV-watergebrek
Uitschakelen bij te weinig CV-water en weer inschake-
len bij voldoende waterdruk
– Pompblokkeerbescherming
Vastzitten van pompen in het systeem verhinderen
– Beveiliging pekelwatergebrek
Uitschakelen bij te lage pekeldruk en weer inschakelen
bij voldoende pekeldruk
– Vloerbeveiligingsschakeling
Oververhittingsbeveiliging van de vloer (belangrijk
voor b.v. houten vloeren)
– Fasebewaking
Uitschakelen van de compressor bij foutieve 400 V
spanningsvoorziening
– Beveiligingsfunctie tegen bevriezing
Uitschakelen van de compressor als de temperatuur
van de warmtebron beneden een bepaalde waarde
komt
Toestelbeschrijving 2
