6.11
Mantel en bedieningsconsole monteren

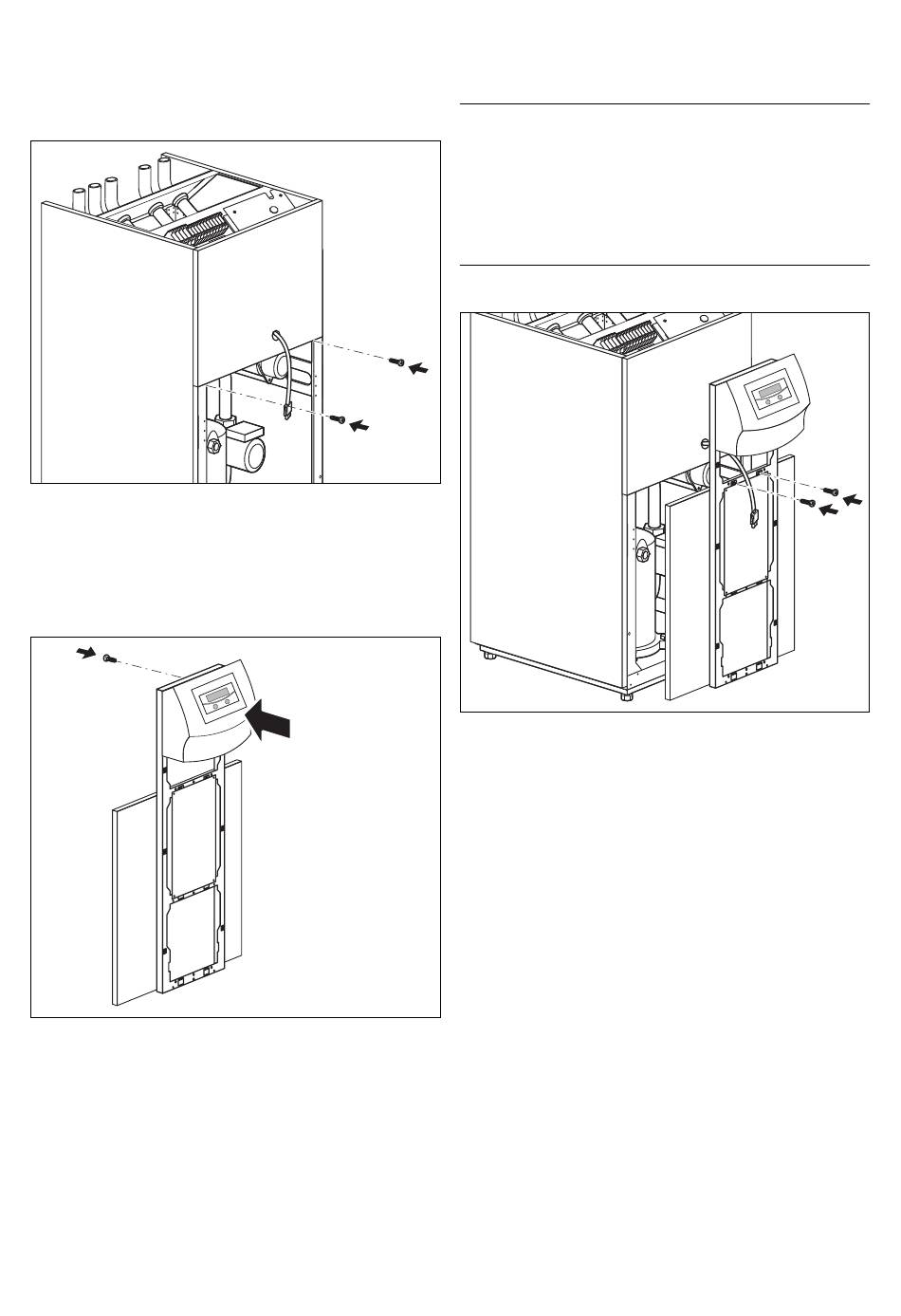

Afb. 6.20 Voorste bovenste mantel monteren
• Leid de consolestekker door de opening van de voor-
ste bovenste mantelplaat en druk daarna de mantel-
plaat in de cliphouder op het behuizingsframe.
• Schroef de mantelplaat zoals getoond in afb. 6.3. met
de twee schroeven vast aan de behuizing.
Afb. 6.21 Bedieningsconsole monteren
• Indien u de communicatie-eenheid vrnetDIALOG heeft
gemonteerd, sluit dan de aansluitstekker en de in de
bijverpakking bij de warmtepomp meegeleverde stuur-
leiding aan (zie handleiding vrnetDIALOG en
hoofdstuk 6.9.3).
Installatiehandleiding geoTHERM VWS/VWW 0020045193_02
Elektrische installatie 6
e
Gevaar!
Gevaar voor elektrische schok!
Als het toebehoren vrnetDIALOG niet
gebruikt of niet via de warmtepomp van
spanning voorzien wordt, moet de aan-
sluitstekker vrnetDIALOG (230 V voe-
ding) binnen de warmtepomp bevestigd
blijven.
Afb. 6.22 Voorste onderste mantel monteren
• Druk de onderste mantelplaat in de cliphouder op de
behuizing en schroef het consoleframe zoals getoond
in afb. 6.5 met de beide schroeven vast aan de behui-
zing.
39
