*Driewegklep:
AB = altijd open
A = actief (koelen)
B = basic (verwarmen)
(controleer voor
montage de juiste
richting van de door
AA25
u toegepaste kleppen)
-BT1
De VVM310 kan in
combinatie met monoblock:
F2040- 6, 8, 12, 16
F2120- 8, 12,16, 20
S2125- 8, 12
1
0
Voeding
LW monoblock
Let op: dit is een concept / principeschema, geen werktekening. Leiding diameters & appendages te bepalen door de installateur. Plaats de nodige ontluchters.
Expan-
sie
AA25
-BT50
XL1
XL4
XL2
XL30
1
XL18
0
Voeding
VVM310
filter
XL1 = aanvoer naar afgifte systeem
XL2 = retour afgifte systeem
XL3 = koud tapwater in
XL4 = warm tapwater uit
XL8 = aanvoer vanaf monoblock
XL9 = retour terug naar monoblock
XL30 = aansluiting drukvat
WW
Koelen gaat buiten de VVM om:
AXC instellen als 4pijps-koeling.
Tijdens koelen staan de kleppen van AB
inlaatcombinatie
naar A en draait GP13.
KW
Plaats voldoende ontluchters.
*
A
BT64
B
*
AB
A
B
XL8
XL9
AB
GP13
XL3
AXC
230V
Bij een installatie met naregeling
is vaak een (extra) buffer nodig.
Lees onze installatievoorschriften
i.v.m. minimale systeeminhoud.
XL19
A
A, B of C
B
C
Parallelbuffer
Aansluiten
koelkleppen
en pomp
op AXC
4 pijpskoeling
AXC
230V
Optioneel
extra klimaat-
groepen

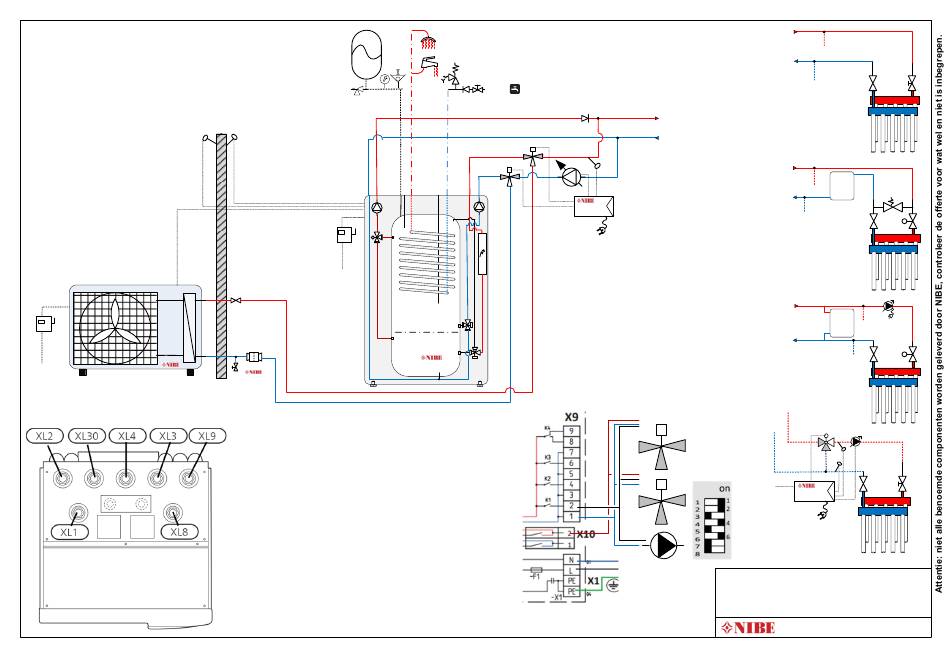

SCHEMA: VVM-310-02
VVM310 met koeling
Aan dit schema kunnen geen rechten worden ontleend.
Schakel-
buffer
avdo
QN25
GP20
BT2
BT3
April 2020 NP
