BT1
SPLITSYSTEEM.
Voeding + sturing
1
vanuit binnenunit
0
AMS10-6 met BA-SVM 10-200-6
AMS10-8 met BA-SVM 10-200-12
AMS10-12 met BA-SVM10-200-12
(AMS10-16 is niet mogelijk!)
bovenaanzicht
XL1: aanvoer naar afgiftesysteem Ø22 mm
XL2: retour van afgiftesysteem Ø22 mm
XL3: koud tapwater Ø22 mm
XL4: warm tapwater Ø22 mm
XL5: warm-tapwatercirculatie Ø15 mm (in NL niet toegestaan)
XL10: Aanvoer koeling Ø22 mm
XL11: Veiligheidsgroep Ø22 mm
XL13: Aansluiting (vloeistof) koudemiddel
BA-SVM-06: ¼", BA-SVM-12: ⅜"
XL14: Aansluiting (gas) koudemiddel
BA-SVM-06: ½", BA-SVM-12: ⅝"
typeplaatje
XL18: Retour naar externe bijverwarming Ø22 mm
XL19: Aanvoer van externe bijverwarming Ø22 mm
Let op: dit is een concept / principeschema, geen werktekening. Leiding diameters & appendages te bepalen door de installateur. Plaats de nodige ontluchters.
inlaatcombinatie
Optioneel
BT50
XL: 11
10
4
13
15
14
3
QN12
GP12
QN10
1
0
voeding
BA-SVM 10-200
Koel -afgiftesysteem
A,B of C
afgifte verwarming
filter
In dit toestel
zit standaard een
2
1
expansie vat van
10 liter, indien dit
voor uw installatie
18
onvoldoende is
19
kunt u er een bij-
plaatsen in de
installatie.
A
Voorbeeld:
Installatie A: niet nageregeld
Installatie B: geheel of gedeeltelijk nageregeld
Installatie C: geheel of gedeeltelijk nageregeld
Denk aan minimale systeeminhoud.
B
C
Parallelbuffer

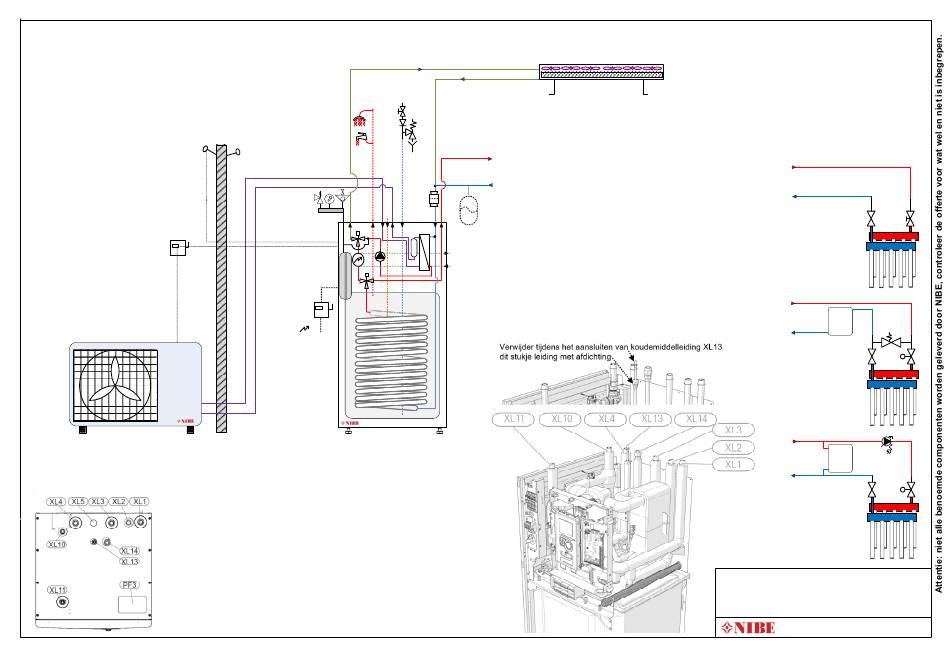

SCHEMA: BA-SVM-03
Koelen met separaat afgiftesysteem
Aan dit schema kunnen geen rechten worden ontleend.
Schakel-
avdo
buffer
NOV 2020 NP
