AA25
-BT1
1
0
Voeding
LW monoblock
De VVM S320 kan alleen in
combinatie met monoblock:
F2040 – 6, 8, 12
F2120 – 8, 12, 16
S2125 – 8, 12
Koelen mogelijk,
minimale aanvoertemperatuur 18ºC
Let op: dit is een concept / principeschema, geen werktekening. Leiding diameters & appendages te bepalen door de installateur. Plaats de nodige ontluchters.
AA25
-BT50
1
0
voeding
filter
XL1 = aanvoer naar afgifte systeem
XL2 = retour afgifte systeem
XL3 = koud tapwater in
XL4 = warm tapwater uit
XL8 = aanvoer vanaf monoblock
XL9 = retour terug naar monoblock
Uitbreiding tapwater, met VPD
bijvoorbeeld bij gezinsvergroting
In de VVM320 zit een 10 liter expansievat indien dit
WW
niet voldoende is voor uw installatie dient u er een
bij te plaatsen.
XL4 XL3
XL9
XL8
XL1
XL2
Voeding 400V
3~ +N + PE
VVMS320
VPD10 150 liter
A
A, B of C
B
Tapwater
circulatiepomp
C
Parallelbuffer
Bij een installatie met naregeling
is vaak een (extra) buffer nodig.
Lees onze installatievoorschriften
i.v.m. minimale systeeminhoud.
Optioneel
extra klimaat-
groepen

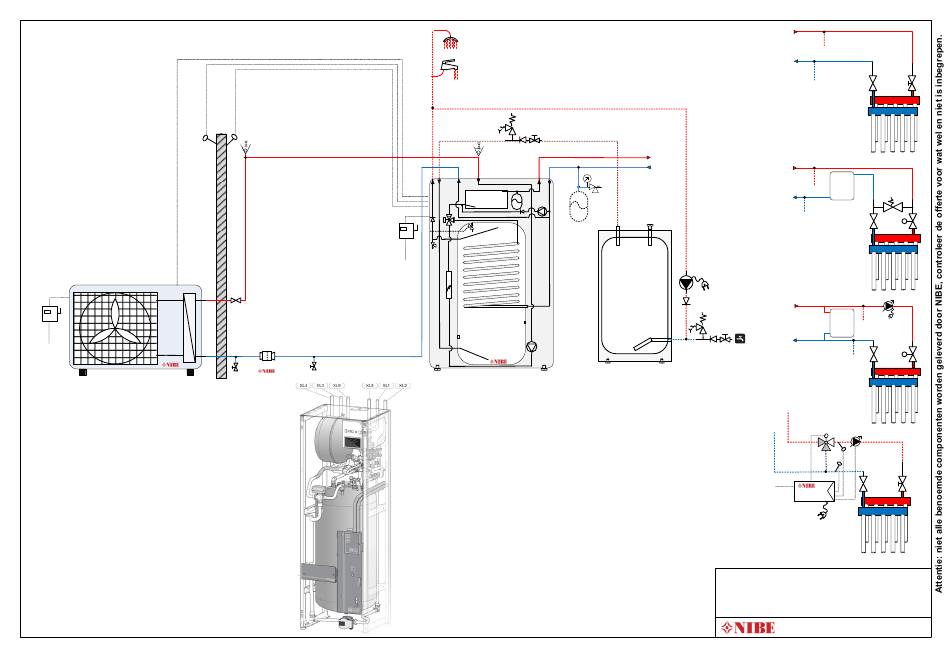

SCHEMA: VVM-S320-02
VVM-S320 - VPD
Aan dit schema kunnen geen rechten worden ontleend.
Schakel-
buffer
avdo
QN25
GP20
BT2
BT3
AXC
230V
Mei 2021 NP
