AA25
-BT1
1
0
Voeding
LW monoblock
De VVM S320 kan alleen in
combinatie met monoblock:
F2040 – 6, 8, 12
F2120 – 8, 12, 16
S2125 – 8, 12
Koelen mogelijk,
minimale aanvoertemperatuur 18ºC

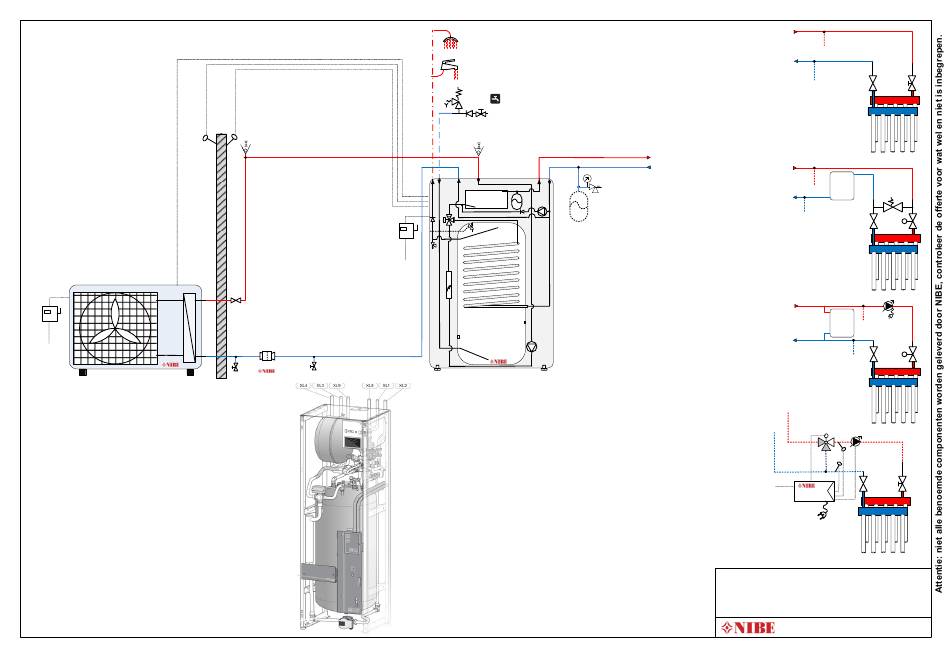

Let op: dit is een concept / principeschema, geen werktekening. Leiding diameters & appendages te bepalen door de installateur. Plaats de nodige ontluchters.
AA25
-BT50
1
0
voeding
filter
XL1 = aanvoer naar afgifte systeem
XL2 = retour afgifte systeem
XL3 = koud tapwater in
XL4 = warm tapwater uit
XL8 = aanvoer vanaf monoblock
XL9 = retour terug naar monoblock
WW
inlaatcombinatie
KW
Plaats voldoende ontluchters
XL4 XL3
XL9
XL8
XL1
XL2
In de VVM320 zit een 10 liter expansievat
indien dit niet voldoende is voor uw
installatie dient u er een bij te plaatsen.
Voeding 400V
3~ +N + PE
Bij een installatie met naregeling
is vaak een (extra) buffer nodig.
Lees onze installatievoorschriften
VVMS320
i.v.m. minimale systeeminhoud.
A
A, B of C
B
Schakel-
buffer
C
Parallelbuffer
QN25
AXC
230V
Optioneel
extra klimaat-
groepen
SCHEMA: VVM-S320-01
VVM-S320
Aan dit schema kunnen geen rechten worden ontleend.
avdo
GP20
BT2
BT3
Oktober 2020 NP
