Let op: dit is een concept / principeschema, geen werktekening. Leiding diameters & appendages te bepalen door de installateur. Plaats de nodige ontluchters.
Noot: op deze manier kunt u de F/S 135
tevens toepassen bij de VVM 310/320/500
(in de retourleiding naar de buitenunit).
F/S 135
9
8
XL
AA25
-BT50
1
0
Voeding
filter
XL1 = aanvoer naar afgifte systeem
XL2 = retour uit afgifte systeem
XL3 = koud tapwater in
XL4 = warm tapwater uit
XL8 = aanvoer vanaf monoblock
XL9 = retour terug naar monoblock
Koelen mogelijk, minimale aanvoertemperatuur 18ºC
Plaats voldoende ontluchters.
VVM225
8 9
4
3
2 1
XL
KW
WW
inlaatcombinatie
A
B
A, B of C
C
In de VVM zit een 10 liter expansievat
indien dit niet voldoende is voor uw
installatie dient u er een bij te plaatsen.
Parallelbuffer
A, B of C
AXC
Optioneel
extra klimaat-
groepen

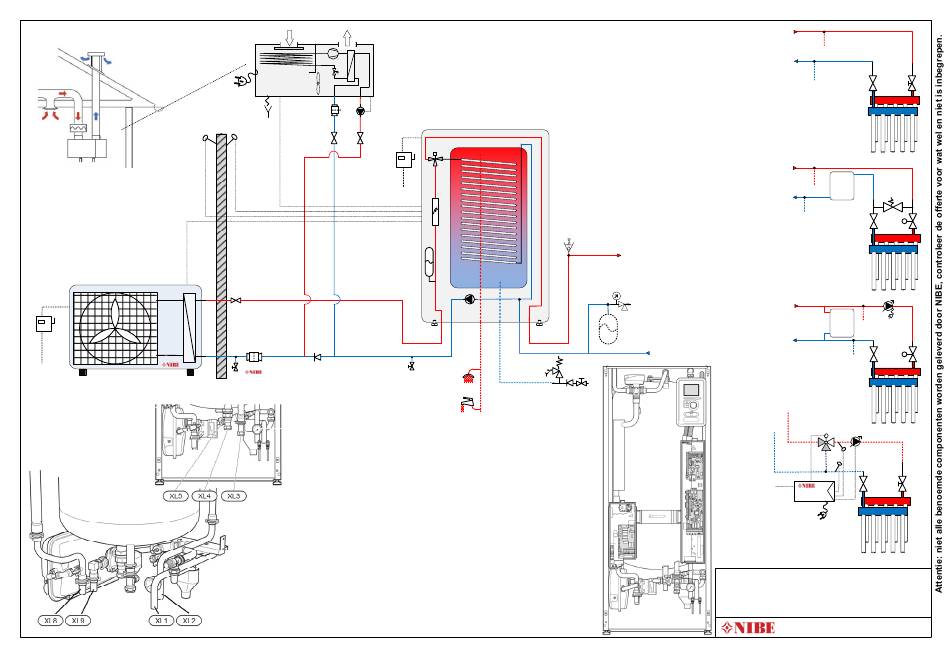

SCHEMA: VVM-225-02
VVM225 + F135
Aan dit schema kunnen geen rechten worden ontleend.
