2 Installatie
a
c
+ + - -
L
N
a

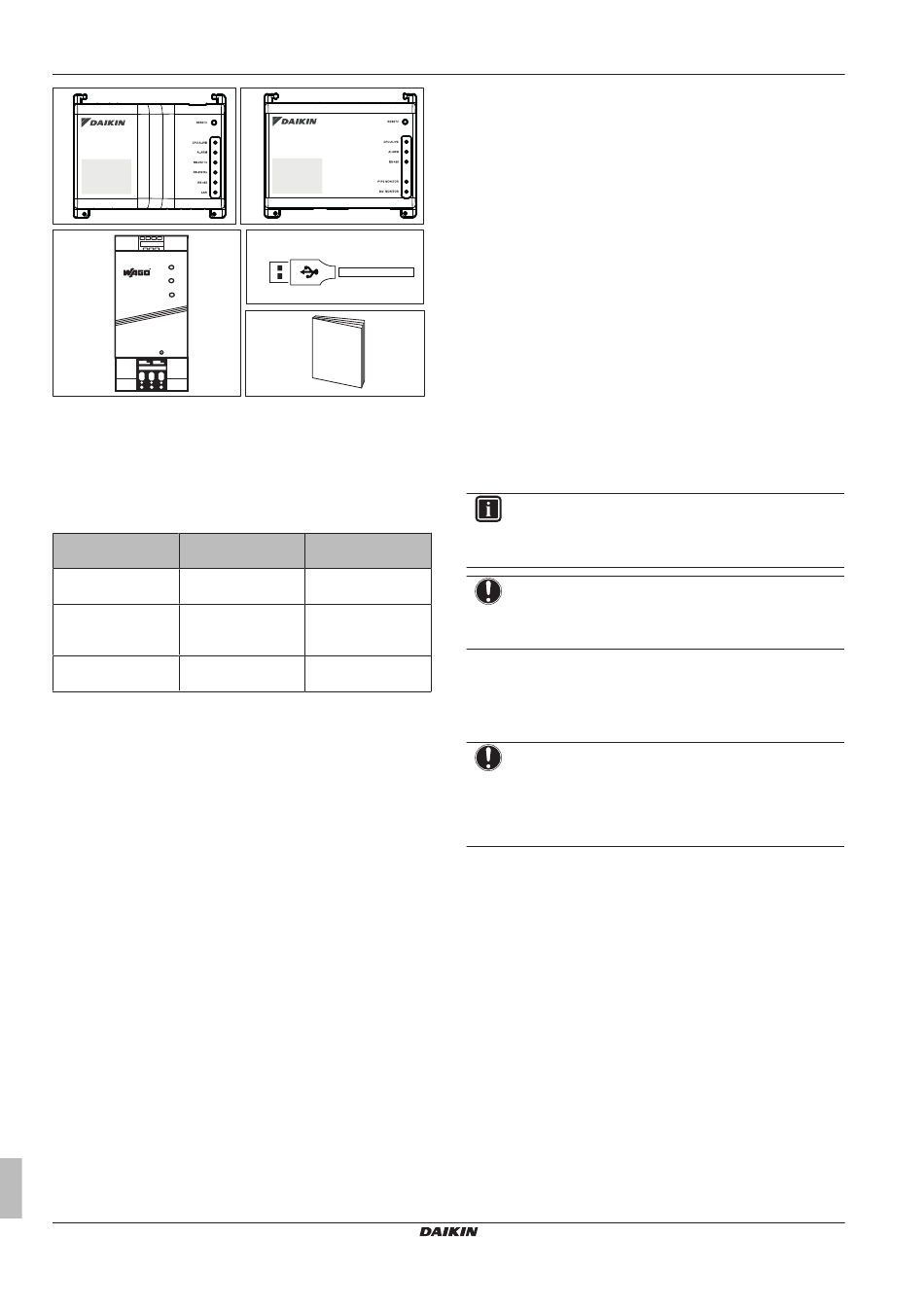

CPU-module (1×)
b
I/O-module (1×)
c
WAGO-voeding (1×)
d
USB-kabel, 0,5 m (1×)
e
Montagehandleiding (1×)
2.2.2
Optionele apparatuur
De volgende optionele apparatuur is verkrijgbaar:
Apparatuur
Type
Door Daikin
ASUS dual‑band LTE
geleverde router
wifi modem router
Door Daikin geleverd
Avalue multi-
scherm
touchpanel computer
Door Daikin
ASUS ZenPad 8.0
geleverde tablet
Zie
"2.3.4 Bijkomende componenten in de intelligent Tablet
Controller oplossing" op pagina 4
optionele apparatuur.
2.3
Overzicht van het systeem
2.3.1
Over de Daikin intelligent Tablet
Controller oplossing
Met de Daikin intelligent Tablet Controller oplossing kan een
eindgebruiker een uitgebreid gamma HVAC-apparatuur van Daikin
bedienen en beheren met een tablet-app en browserinterface.
De intelligent Tablet Controller oplossing is beschikbaar in één van
de 2 volgende bedrijfsmodi:
▪ Autonome modus: Een lokale bedrijfsmodus voor het instellen
van uw lokale omgeving van om het even waar in uw lokale
netwerk. Dit kan via de intelligent Tablet Controller app op de door
Daikin geleverde tablet.
▪ Cloud-connect modus: Een cloud-based bedrijfsmodus voor het
instellen van meerdere omgevingen van om het even waar ter
wereld. Dit kan via een browser-applicatie die in de Daikin Cloud
Service staat op: http://cloud.daikineurope.com. U kunt ook naar
de Daikin Cloud Service gaan met een browser op de door Daikin
geleverde tablet. In de cloud-based bedrijfsmodus blijft de lokale
instelling via de intelligent Tablet Controller app ook nog mogelijk,
maar met een beperkt aantal functies.
Uitgebreide handleiding voor de installateur
4
b
d
e
Materiaalnummer /
Productnummer
4G‑AC68U /
90IG03R1‑BM200
CCD‑10W01 /
CCD‑10W01‑7V39C‑
1R
Z380M /
Z380M‑6A028A
voor meer informatie over deze
2.3.2
De Daikin intelligent Tablet Controller kit
Met de Daikin intelligent Tablet Controller kit kunt u de intelligent
Tablet Controller oplossing installeren in uw omgeving. Deze kit
voorziet in een centrale controller en verbindt ondersteunde
apparatuur van Daikin met een lokaal Ethernet-netwerk en de Daikin
Cloud Service. De kit bestaat uit de volgende componenten:
▪ een WAGO-voeding (PSU),
▪ de CPU-module,
▪ de I/O-module.
Zie
"Schematische setup van de intelligent Tablet Controller" op
pagina 5
voor een typische installatie van de intelligent Tablet
Controller kit. Maak op basis van dit schema en de omgeving waarin
de modules worden geïnstalleerd een efficiënt werkplan op voordat
u de modules van de intelligent Tablet Controller kit installeert.
2.3.3
Compatibele apparatuur (van Daikin)
Momenteel kan de intelligent Tablet Controller oplossing verbinding
maken met bepaalde units van Daikin die zijn uitgerust met een
DIII‑NET-communicatie-interface. Voor een actuele lijst van de
toestellen die met de intelligent Tablet Controller kunnen worden
bestuurd, zie deze site:
http://www.daikineurope.com/support-and-
manuals/product-information/.
INFORMATIE
De
verbinding
met
communicatie-interface zal mogelijk in latere upgrades
worden ondersteund.
OPMERKING
De intelligent Tablet Controller kan niet worden gebruikt in
combinatie met andere gecentraliseerde controllers, zoals
de intelligent Touch Manager (iTM).
Daarnaast zijn op de I/O-module enkele aansluitklemmen voorzien
voor de aansluiting van digitale inputs. De digitale input op de eerste
klem is vast bedraad als contactinput voor gedwongen stop. De
overige digitale inputs kunnen worden geconfigureerd als normaal
open of normaal gesloten contactinput, of als pulsinput.
OPMERKING
Wanneer de contactinput voor gedwongen stop gesloten
is, wordt een stopsignaal gestuurd naar alle aangesloten
toestellen. Er is geen harde garantie dat alle toestellen
effectief stoppen en gestopt blijven zolang de contactinput
voor gedwongen stop actief blijft.
2.3.4
Bijkomende componenten in de intelligent
Tablet Controller oplossing
De volgende optionele apparatuur is verkrijgbaar als onderdeel van
de intelligent Tablet Controller oplossing. De vereisten hangen af
van uw lokale omgevingen en behoeften. Neem contact op met uw
dealer voor meer informatie.
Door Daikin geleverde router (ASUS 4G-AC68U)
Een optionele door Daikin geleverde router kan worden gebruikt om
een LAN met wifi-ondersteuning te maken. Dit kan nodig zijn
wanneer de intelligent Tablet Controller modules niet op het lokaal
beschikbare LAN kunnen worden aangesloten, of als het lokaal
beschikbare LAN geen wifi biedt voor toegang door de door Daikin
geleverde tablet.
Daarnaast biedt de router mobiele 4G-mogelijkheden, die kunnen
worden gebruikt om verbinding te maken met de Daikin Cloud
Service
wanneer
met
het
internetverbinding mogelijk is. Merk op dat een SIM-kaart vereist is
voor een mobiele internetverbinding; deze kaart wordt niet bij de
router geleverd.
apparatuur
met
een
andere
lokaal
beschikbare
LAN
geen
DCC601A51
intelligent Tablet Controller
4P420109-1E – 2018.09
