2 Installatie
Over de installatieplaats en -richting
Controleer of de installatieplaats voldoet aan de volgende vereisten:
▪ Plaats: Binnen, in een elektriciteitskast.
▪ Elektriciteitskast:
▪ moet kunnen worden afgesloten of moet zo ontworpen zijn dat
ze alleen met een speciaal gereedschap kan worden geopend.
De sleutel of het gereedschap mag alleen toegankelijk zijn voor
servicepersoneel.
▪ moet worden geïnstalleerd op een plaats die niet voor iedereen
vrij toegankelijk is.
▪ moet voldoen aan de geldende wetgeving.
▪ moet voldoen aan beschermingsgraad tegen indringing IP4X of
hoger (voorzie echter wel voldoende ventilatie om te
voorkomen dat de apparatuur oververhit).
▪ moet voldoen aan slagvastheidsgraad IK07 of hoger (zie
internationale norm IEC 62262‑2002).
▪ moet minimaal 290 mm hoog en minimaal 410 mm breed zijn
voor de in
"Over de vereiste ruimte" op pagina 6
ruimte.
▪ Installatierichting: alleen verticaal
▪ Controleer of de installatieplaats voldoet aan de voorwaarden voor
de
omgeving
"6.2.2 Omgevingsvoorwaarden" op
Over de vereiste ruimte

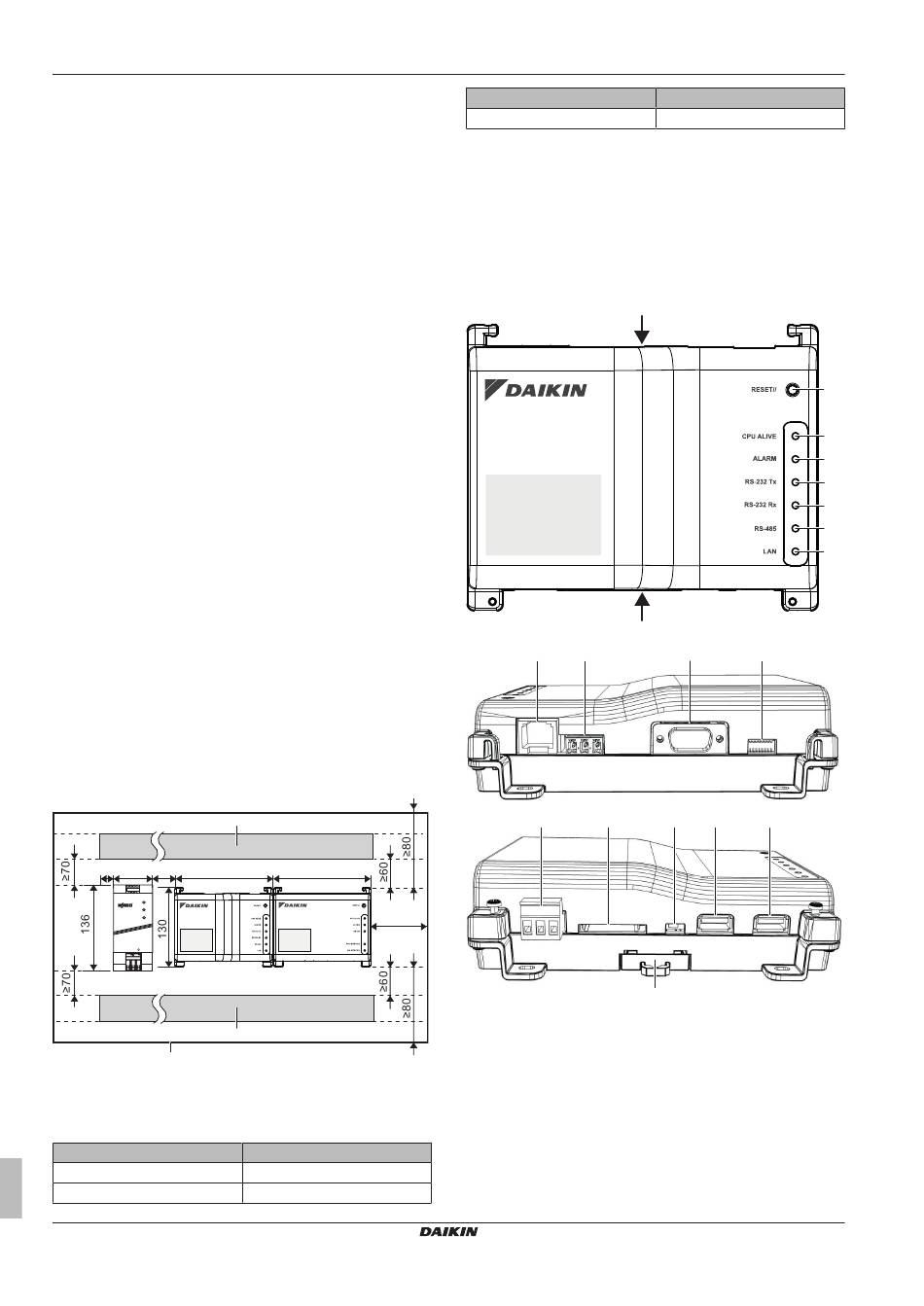

Op de afbeelding hierna vindt u de voor de installatie vereiste
minimale ruimte.
▪ Zorg ervoor dat er minimum 60 mm tussenruimte is tussen de
CPU-module, de I/O-module en de kabelgoten en minimum
80 mm tussen de modules en de elektriciteitskast in de verticale
richting.
▪ Zorg ervoor dat er verticaal minimum 70 mm tussenruimte is
tussen de WAGO-voeding en de kabelgoten.
▪ De CPU-module en de I/O-module kunnen worden geïnstalleerd
zonder horizontale tussenruimte, maar er moet wel minimum
20 mm zitten tussen de modules en de elektriciteitskast.
▪ Voor de WAGO-voeding is horizontaal minimum 15 mm aan
weerszijden vereist.
≥15
50
≥15
152
+ + - -
CPU
L
N
b
a
Kabelgoot
b
Elektriciteitskast
Let op de diepte van deze modules en voorzie voldoende plaats in
de diepte in de elektriciteitskast.
Module
CPU-module
I/O-module
Uitgebreide handleiding voor de installateur
6
vermelde
zoals
beschreven
pagina 30.
a
152
≥20
I/O
a
(mm)
Diepte
45 mm
39 mm
Module
WAGO-voeding
2.4.3
Over de plaats van klemmen en
schakelaars
Kijk de lay-out van de klemmen en de plaats van de openingen in de
module na en stel een plan op voor het routeren van de kabel en de
volgorde van het aansluiten van de draden.
Zie
"2.6 Over elektrische bedrading" op pagina 8
informatie over de aansluitingen.
CPU-module
in
A
h
i
B
l
Connectoren en aansluitingen
h
[LAN] RJ‑45-aansluiting voor aansluiting van de intelligent Tablet
Controller op een Ethernet-netwerk.
i
[RS‑485] Voorbehouden voor toekomstig gebruik.
j
[RS‑232] Voorbehouden voor toekomstig gebruik.
l
[Power] Voedingsconnector. Een voeding van 24 V DC is vereist;
wordt voorzien door aansluiting op de WAGO-voeding.
m
[SD CARD] Voorbehouden voor servicewerkzaamheden.
o
[USB] USB 2.0 type A-aansluiting, voorbehouden voor
servicewerkzaamheden. Deze aansluiting MAG NIET worden gebruikt
om de CPU-module en de I/O-module aan te sluiten.
p
[I/O IF] USB 2.0 type A-aansluiting. Sluit de CPU-module alleen via
deze USB-aansluiting aan op de I/O-module.
Diepte
92 mm
A
B
j
k
m
n
o
p
q
intelligent Tablet Controller
4P420109-1E – 2018.09
voor meer
a
b
c
d
e
f
g
DCC601A51
