INFORMATIE
Bij het samenstellen van deze handleiding is de digitale
outputaansluiting Do NIET actief, maar zij is voorzien voor
toekomstig gebruik.
OPMERKING
▪ Wanneer de contactinput voor gedwongen stop
gesloten is, wordt een stopsignaal gestuurd naar alle
aangesloten toestellen. Er is geen harde garantie dat
alle toestellen effectief stoppen en gestopt blijven
zolang de contactinput voor gedwongen stop actief
blijft.
▪ Wanneer de contactinput voor gedwongen stop
gesloten is, kunnen de aangesloten toestellen pas
worden herstart nadat de contactinput weer open is.
OPMERKING
▪ De COM-klemmen zijn allemaal intern aangesloten. Dit
betekent dat u ze allemaal mag gebruiken. Op elke
COM-klem kunnen wel slechts maximaal 2 draden
tegelijk worden aangesloten.
▪ Sluit indien gewenst de COM-klem van de I/O-module
aan op de negatieve zijde van de toestelklemmen.
2.6.2

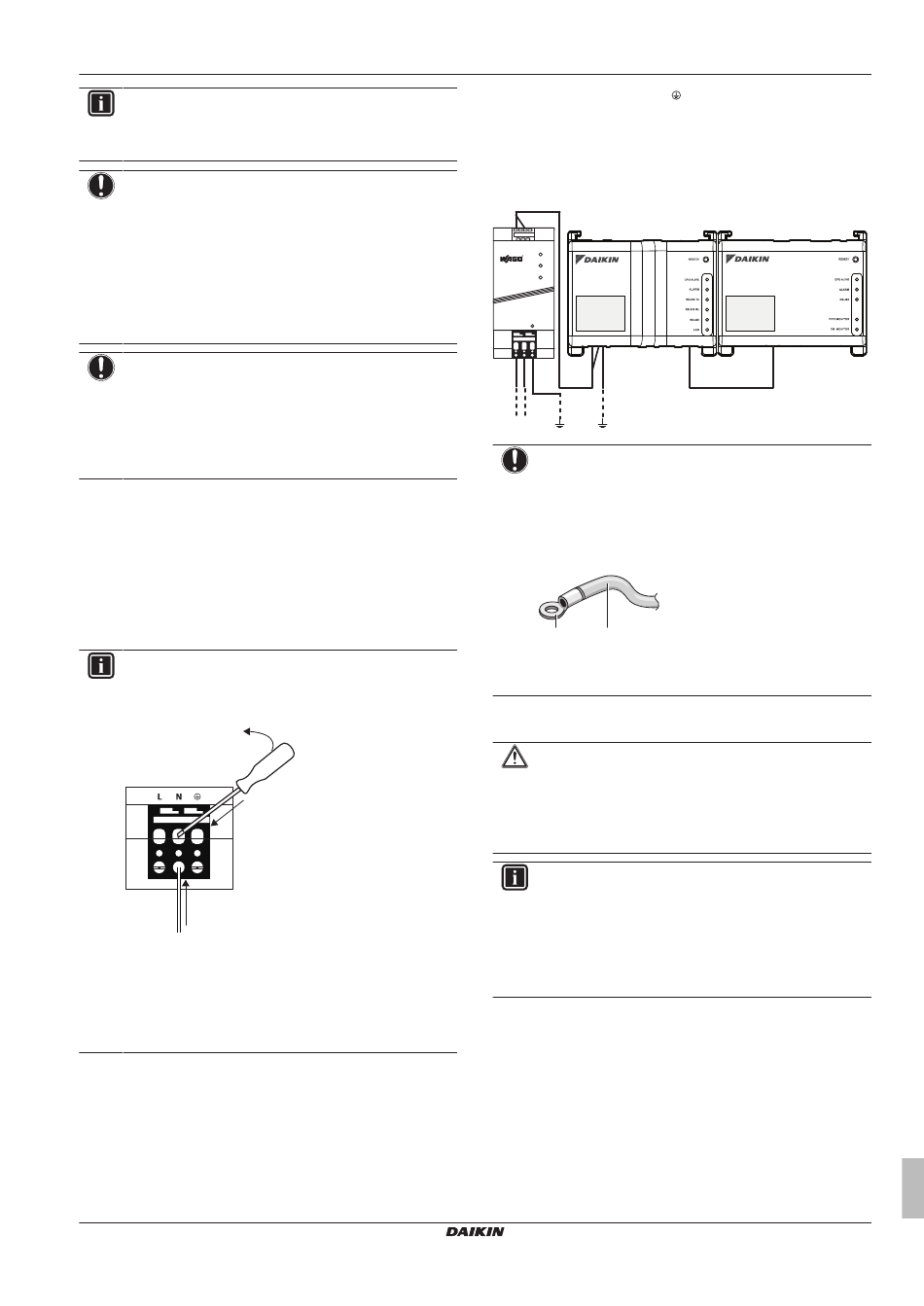

Voeding aansluiten op alle modules
Zie
"6.2.8 Bedradingsvereisten" op pagina 30
van de bedrading.
Voeding aansluiten op alle modules
1 Sluit de voeding aan op de 3 klemmen, L (stroomvoerend), N
(neutraal) en aard op het ingangsdeel van de WAGO-voeding
(PSU).
INFORMATIE
Draai een platte schroevendraaier zodanig in de kooiklem
van de WAGO-voeding zoals hieronder beschreven dat de
draden worden bevestigd aan de voeding.
a
c
a Plaats de schroevendraaier in de bovenste ingang boven
de klem.
b Duw de klem omlaag door de schroevendraaier in
richting 'b' te draaien zodat de onderste ingang wordt
geopend.
c Steek de draad in de respectievelijke onderste ingang.
2 Sluit de DC-uitgang van de WAGO-voeding aan op de DC-
ingang van de CPU-module. Houd rekening met de polariteit
van de draden.
3 Steek de stekker type A van de USB-kabel in de meest rechtse
USB-aansluiting op de CPU-module. Dit is de "I/O IF"-
aansluiting.
4 Steek de stekker type B van de USB-kabel in de USB-
aansluiting type B op de I/O-module.
DCC601A51
intelligent Tablet Controller
4P420109-1E – 2018.09
voor alle vereisten
b
5 Sluit de aarding aan op de
van de volgende 2 manieren:
▪ sluit de klem aan op de aardingsrail van de elektriciteitskast
(indien voorzien), of
▪ sluit de klem aan op de M3-aardingsschroef op de onderkant
van de WAGO-voeding.
24 V DC
+ + - -
CPU
L
N
POWER
230 V AC
OPMERKING
De aardingsschroef mag alleen met een gevlochten draad
met een krimpaansluiting op het uiteinde van de draad
worden aangesloten op de WAGO-voeding.
Glijd het rond oog over de draad tot aan het geïsoleerde
gedeelte
en
maak
kruiskopschroevendraaier.
b
a
a Gevlochten geleider
b Ronde krimpklem
6 Controleer nogmaals of de bedrading in orde is, en schakel dan
de voeding in.
VOORZICHTIG
De voeding werkt ALLEEN zeker wanneer de led "DC OK"
op de WAGO-voeding en de led's "CPU ALIVE" op zowel
de CPU-module als de I/O-module knipperen.
Controleer op bedradingsfouten als 1 of meerdere van
deze led's NIET branden.
INFORMATIE
Bij
een
nieuwe
applicatiesoftware geïnstalleerd. Daarom zal de led
"ALARM" rood branden. Dit is normaal, zie de tabel in
"CPU-module" op pagina
geïnstalleerd bij het in bedrijf stellen (zie
inbedrijfstelling
van
installatie" op
pagina 10).
2.6.3
LAN-kabel aansluiten
Zie
"6.2.8 Bedradingsvereisten" op pagina 30
van de bedrading.
Sluit de LAN-kabel pas aan wanneer u begint aan de inbedrijfstelling
van de intelligent Tablet Controller. Anders kan er zich een conflict
met netwerkadressen voordoen.
Uitgebreide handleiding voor de installateur
2 Installatie
-klem van de CPU-module op een
I/O
I/O IF
CPU IF
USB
het
oog
vast
met
CPU-module
is
nog
geen
6. De applicatiesoftware wordt
"3.1 Over de
de
intelligent
Tablet
Controller
voor alle vereisten
een
