2 Installatie
3 Trek indien nodig de hendel op de onderste delen van de
module in richting 'b' om de module vast te klikken op de rail.
Gebruik indien nodig een platte schroevendraaier.
4 Herhaal de vorige stappen voor alle andere modules.
a
b
2.6
Over elektrische bedrading
In dit hoofdstuk wordt de procedure beschreven voor het aansluiten
van de componenten van de intelligent Tablet Controller kit op
toestellen van Daikin en andere apparatuur.
WAARSCHUWING
▪ Schakel de elektrische voeding NIET in vooraleer alle
draden en kabels aangesloten te hebben. Anders
bestaat het risico van elektrische schok.
▪ Wanneer de bedrading voltooid is, controleer twee
maal of alle draden en kabels wel goed aangesloten
zijn vooraleer de stroomtoevoer aan te schakelen.
▪ Alle wat ter plaatse moet worden voorzien of uitgevoerd
(onderdelen, materiaal en elektrische werkzaamheden)
MOET voldoen aan de toepasselijke wetgeving.
INFORMATIE
Bij het samenstellen van deze handleiding zijn NIET alle
connectoren actief, maar zij zijn voorzien voor toekomstig
gebruik.
2.6.1
Aansluiten op andere apparatuur
Zie
"6.2.8 Bedradingsvereisten" op pagina 30
van de bedrading.
Met DIII-NET compatibele apparatuur aansluiten
DIII-NET
is
een
unieke
communicatiemogelijkheid van aircoapparatuur. Met DIII-NET kunt u
meerdere DIII-NET-compatibele aircotoestellen centraal regelen
door ze te verbinden met uw intelligent Tablet Controller.
1 Gebruik de F1- en F2-klemmen op het bovenste deel van de I/
O-module om de DIII-NET-communicatielijn aan te sluiten.
Deze 2 klemmen hebben geen polariteit.
In de volgende afbeelding ziet u een voorbeeld van een aansluiting
met meer dan 2 aircotoestellen.
Uitgebreide handleiding voor de installateur
8
voor alle vereisten
door
Daikin
ontwikkelde

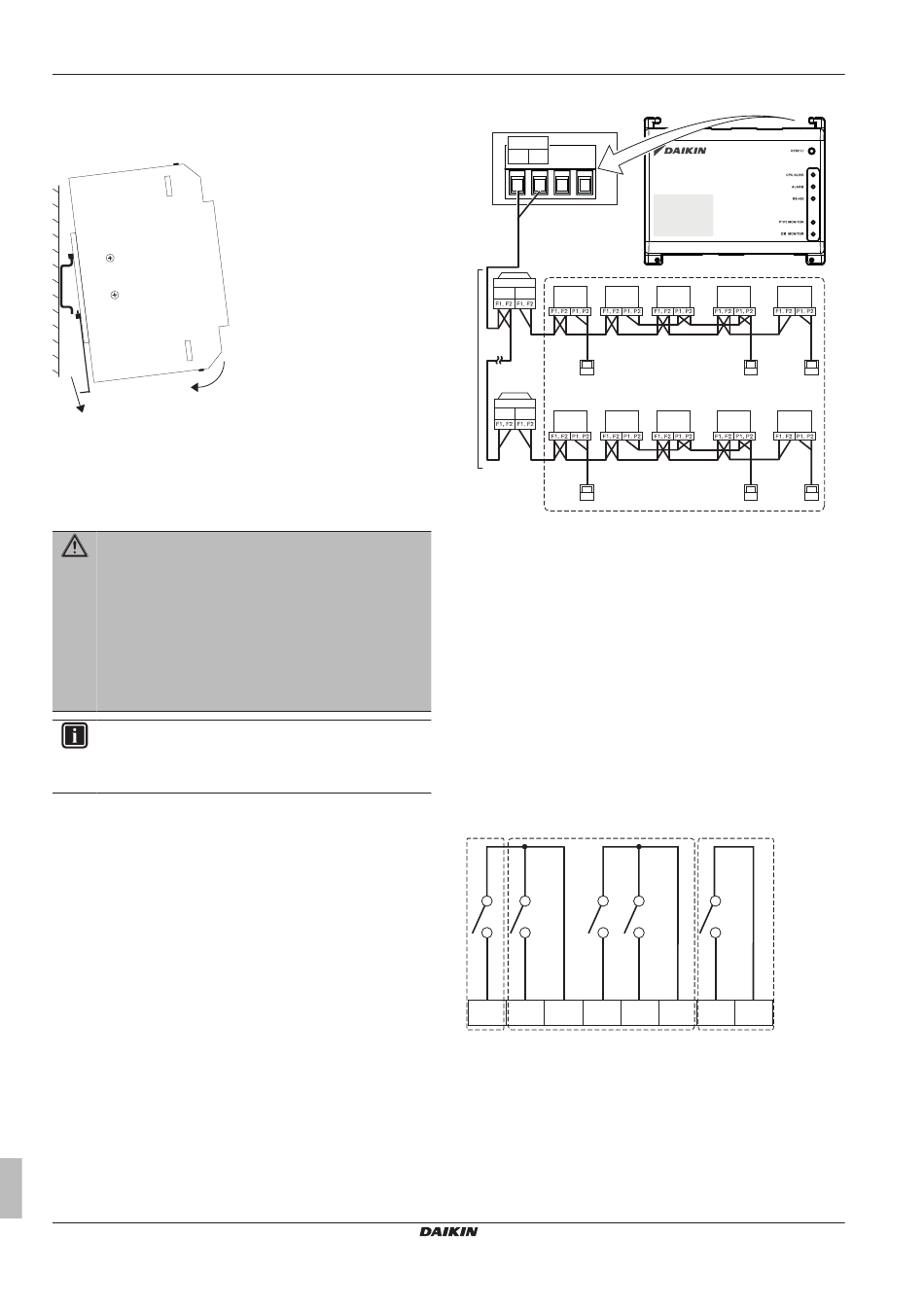

Schematisch bedradingsschema met DIII-klemmen
DIII
F2 F1
a
c
b
d
d
e
a
c
b
d
d
a
Buitenunit
b
OUT – OUT
c
IN – OUT
d
Binnenunit
e
Maximum 7 buitenunits kunnen worden aangesloten.
f
Maximum 32 binnenunits kunnen worden aangesloten
(voor elke unit is een uniek DIII-adres vereist).
Digitale input- en output-toestellen aansluiten
De intelligent Tablet Controller kan worden aangesloten op een
toestel voor input van een extern signaal voor het stilleggen van
airconditioners, met elektrische stroommeters om het stroomverbruik
van afzonderlijke airconditioners te berekenen of op andere
toestellen.
1 Sluit de contactinputlijnen of pulsinputlijnen aan op de Di1-,
Di2-, Di3-, Di4- en COM-klem van de connector op de
onderkant van de I/O-module. In de volgende afbeelding ziet u
de functie van elke klem.
Schematisch bedradingsschema met Di- en Do-klemmen
Di1
Di2
COM
Di3
Di4
a
b
a
[Di1] Contactinput voor gedwongen stop (normaal open).
b
[Di2] [Di3] [Di4] Digitale inputs. Kunnen worden
geconfigureerd als normaal open (A-type) of
normaal gesloten (B-type) contactinputs, of als pulsinputs.
c
[Do] Voorzien voor toekomstig gebruik.
De functietoewijzing kan nadien nog worden veranderd. Voor
informatie over het veranderen van de functietoewijzing, zie
beschrijvingen van beheerpuntattributen" op
Zie
"6.2.8 Bedradingsvereisten" op pagina 30
over de vereiste pulsbreedte en interval.
d
d
d
d
d
d
f
COM
Do
COM
c
"Over
pagina 23.
voor meer informatie
DCC601A51
intelligent Tablet Controller
4P420109-1E – 2018.09
