Aansluitblok ATAG ZonneGasCombi

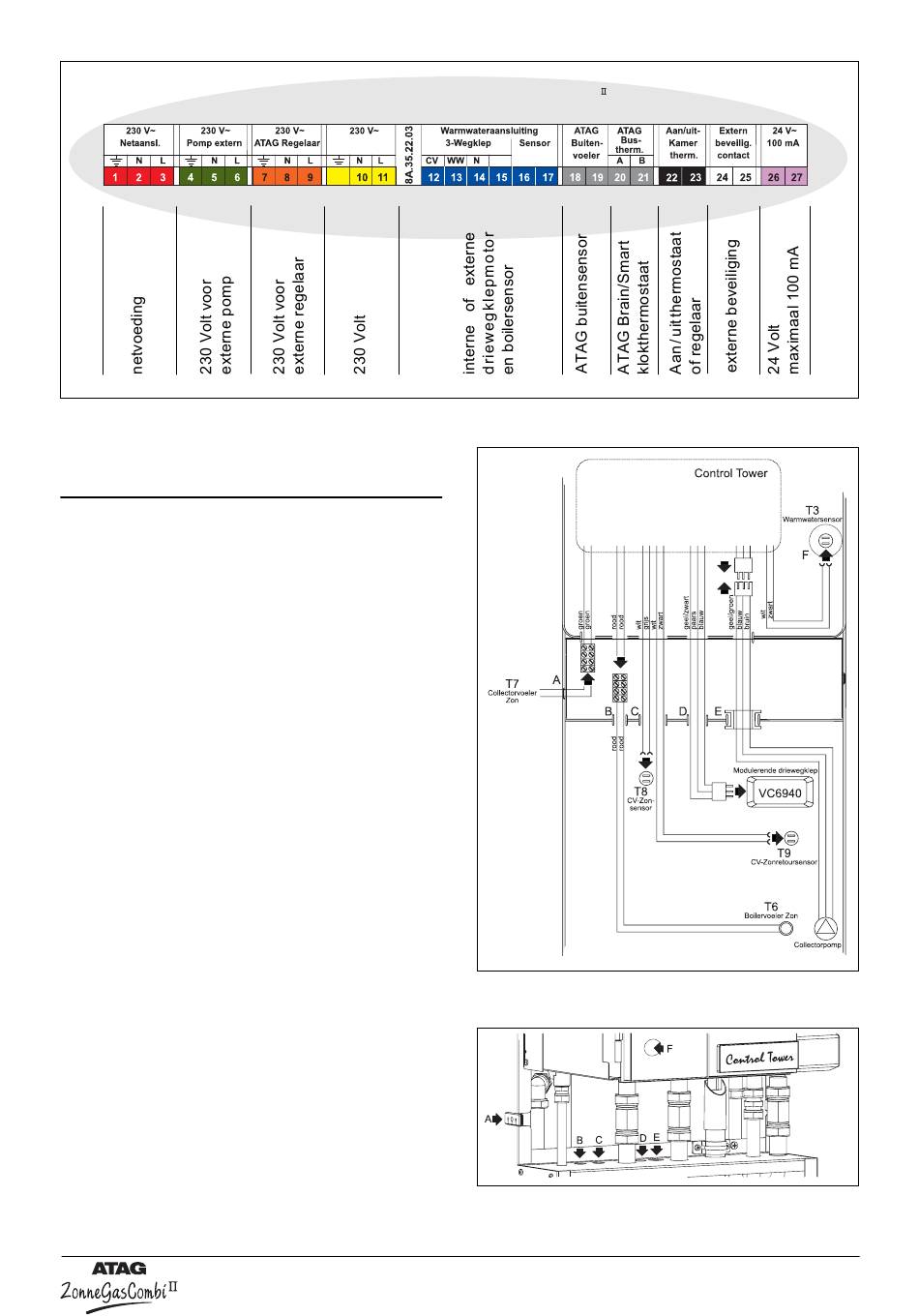

7.1 Elektrische aansluitingen tussen boiler
en toestel
Sluit de volgende componenten volgens figuur 15 en 16
aan:
-
Collectorvoeler Zon T7 in collector plaatsen
Plaats de collectorvoeler in de collector volgens
opgave collectorfabrikant.
Voer de draden door de kabeldoorvoer A aan de
zijkant van het toestel. Sluit de draden vanaf de
collector aan op de deelbare kroonsteen met de
groene draden.
-
Boilervoeler Zon T6
Voer de rode draden vanaf de boiler door de
doorvoerplaat (B). Sluit de rode draden aan op de
deelbare kroonsteen met de rode draden vanaf de
boiler
-
CV-Zonsensor T8
Voer de witte en grijze draad door de doorvoerplaat
(C) van de boiler. Sluit de connectoren aan op de
CV-Zonsensor T8 op de boiler
-
CV-Zonretoursensor T9
Voer de witte en zwarte draad door de doorvoerplaat
(C) van de boiler. Sluit de connectoren aan op de
CV-Zonretoursensor T9 op de retourleiding.
-
Modulerende driewegklep (CV-Zon)
Voer de connector met de gele, paarse en blauwe
draad door de doorvoerplaat (D) van de boiler. Sluit
de connector aan op de motor van de driewegklep.
-
Collectorpomp
Voer de kabel vanaf de collectorpomp door de
doorvoerplaat (E) van de boiler (maak gebruik van
de uitsparing) en sluit de connector aan op de
loshangende connector achter de Control Tower.
-
Warmwatersensor T3
Voer de kabel door de achterwand van het
toestel (F). Sluit de connectoren aan op de
warmwatersensor T3 op de boiler.
Aansluitblok ATAG ZonneGasCombi
II
Elektrische aansluitingen tussen boiler en toestel
Doorvoeren bekabeling
Installatievoorschrift HR ZonneGasCombi
figuur 14
figuur 15
figuur 16
