DCN-FCS Kanalenkiezer
Sluit de kanalenkiezer met de DCN-kabel aan op het DCN. U kunt met behulp van de DCN-bus
een doorlusverbinding met de kanalenkiezer maken.
Externe hoofdtelefoonaansluiting
U kunt een externe hoofdtelefoonaansluiting op de kanalenkiezer aansluiten (bijv. een 6,3 mm
hoofdelefoonaansluiting). De externe hoofdtelefoonaansluiting moet op een stekker of op
soldeervlakken worden aangesloten.

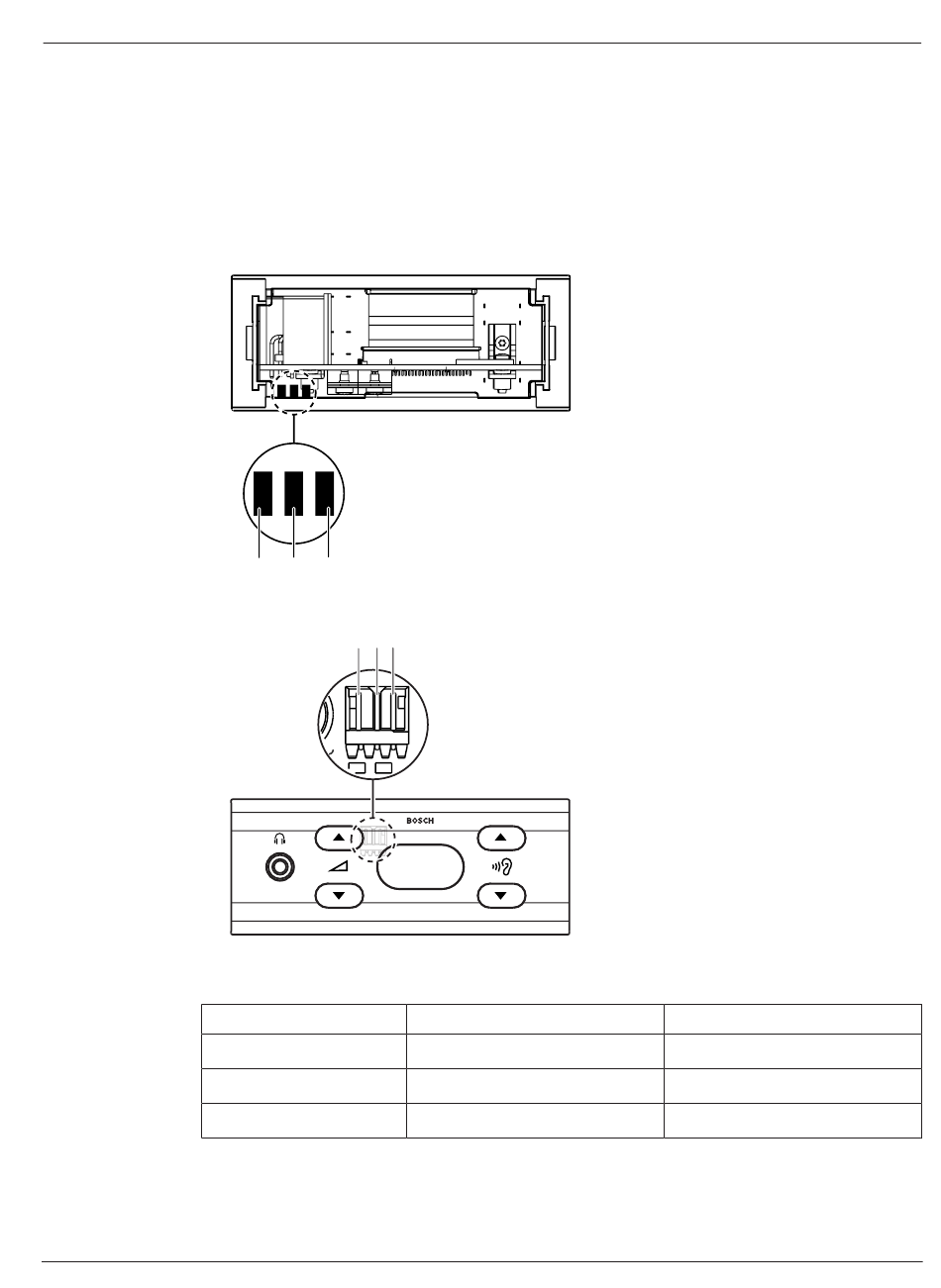

Afbeelding 6.38: Externe hoofdtelefoon, aansluiting (1)
Afbeelding 6.39: Externe hoofdtelefoon, aansluiting (2)
De soldeervlakken en de stekker worden intern met elkaar verbonden.
Stekker (pen)
1
2
3
Tab. 6.46: Externe hoofdtelefoon, aansluiting
Bosch Security Systems B.V.
X18 X17 X16
3 2 1
Soldeervlak
X18
X16
X17
Instructiehandleiding
Aansluiting | nl 141
Signaal
Links
Rechts
Gemeenschappelijk
2018.08 | V2.3 |
