DCN Next Generation

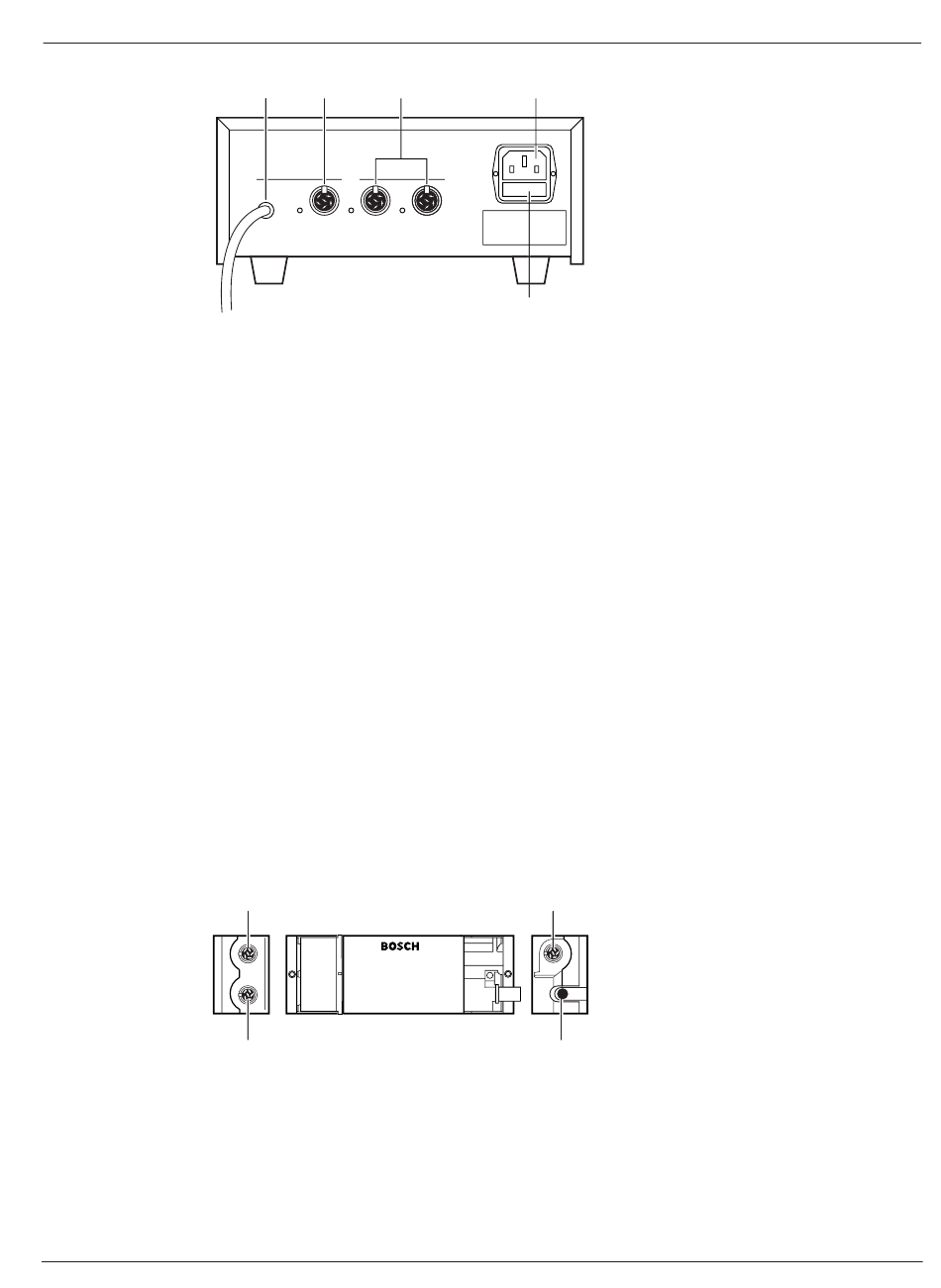

Afbeelding 3.56: Achteraanzicht
1.
2.
3.
4.
5.
6.
In de volgende hoofdstukken vindt u meer informatie over het genoemde onderwerp:
–
–
–
–
3.29
LBB4114/00 Trunksplitter
Gebruik de LBB4114/00 Trunksplitter om de DCN-trunk te verdelen.
Afbeelding 3.57: Boven- en zijaanzichten
1.
2.
3.
Bosch Security Systems B.V.
2
3
4
Trunk
Tap-off
In
Out
Out
LED voeding aan/uit - Een groene LED brandt wanneer:
De voedingskabel op de netvoeding is aangesloten.
De trunkkabel is aangesloten op het systeem.
De centrale besturingseenheid wordt opgestart.
DCN-kabel - Sluit de extra voedingseenheid op de trunk van het DCN-systeem aan.
DCN-aansluiting (trunk) - Maakt een doorlusverbinding met de trunk van het DCN-
systeem.
DCN-aansluiting (aftakking) - Maakt aftakkingen in het DCN-systeem. De aansluiting
genereert het DCN-systeemsignaal opnieuw.
Voedingsaansluiting - Aansluiting voor netvoeding.
Zekeringhouder - Voorkomt schade aan de interne voedingseenheid door de extra
voedingseenheid.
Installatie: DCN-EPS Extra voedingseenheid, pagina 111.
Aansluiting: DCN-EPS (-UL, -JP) Extra voedingseenheid, pagina 146.
Configuratie: DCN-EPS (-UL, -JP) Extra voedingseenheid, pagina 233.
Technische gegevens: DCN-EPS Extra voedingseenheid, pagina 297.
1
4
DCN-aansluiting (aftakking 1) - Maakt een aftakking in het DCN-systeem. De aansluiting
genereert het DCN-signaal opnieuw.
DCN-aansluiting (aftakking 2) - Maakt een aftakking in het DCN-systeem. De aansluiting
genereert het DCN-systeemsignaal opnieuw.
DCN-kabel - Sluit de trunksplitter aan op de trunk van het DCN-systeem.
5
Out
6
2
3
Instructiehandleiding
Systeemoverzicht | nl
55
2018.08 | V2.3 |
