Afbeelding 3.68: Kabelkoppeling (met stofkappen)
3.39
DCN-DDB Datadistributiekaart
Gebruik de DCN-DDB Datadistributiekaart voor de aansluiting van centrale schermen op het
systeem.

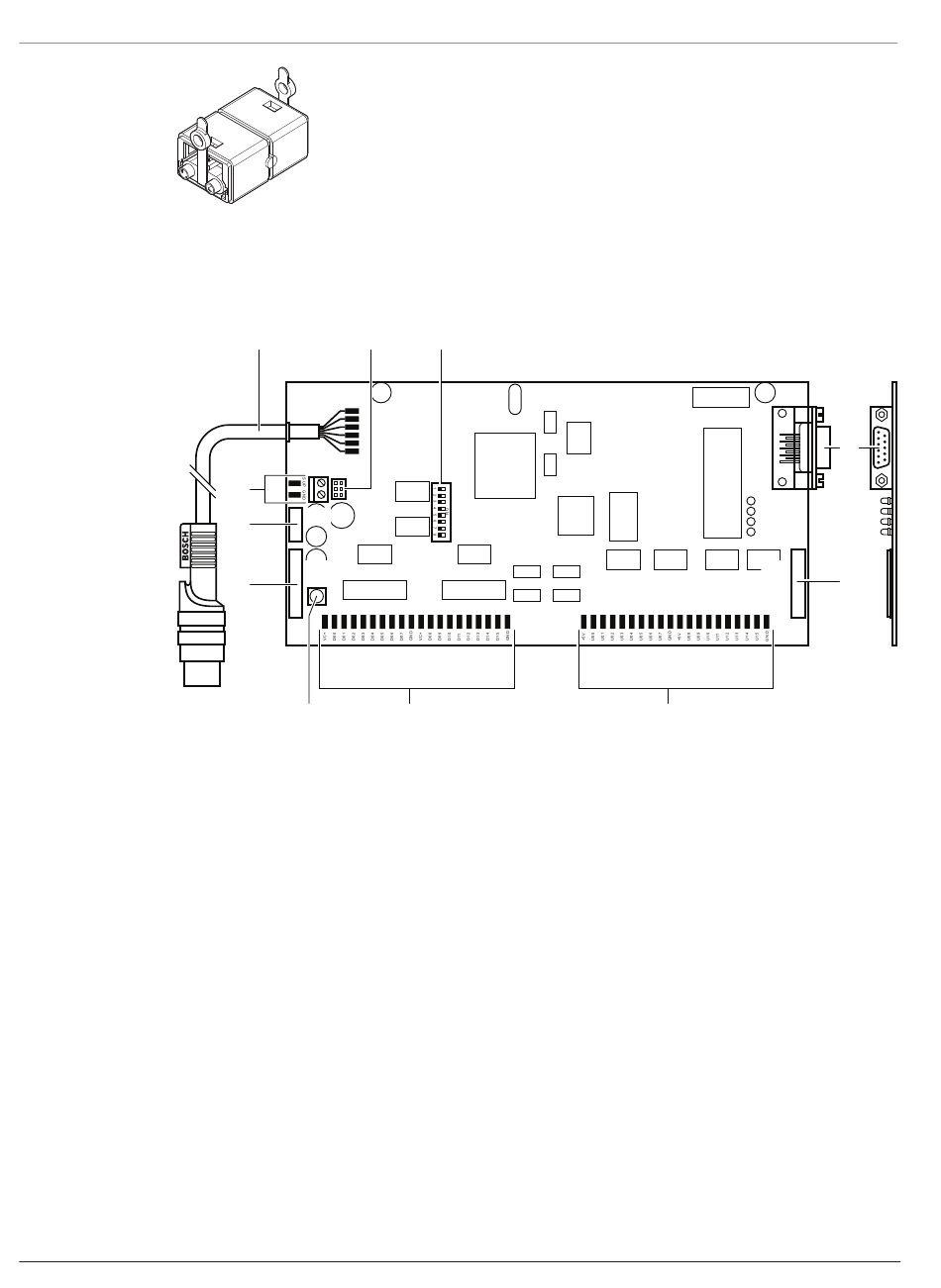

Afbeelding 3.69: Bovenaanzicht van de datadistributiekaart
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Knop voor deïnitialisatie (extern)- Wist het adres van de datadistributiekaart op afstand.
11. Voedingsconnector - Verbindt een externe voedingseenheid met de datadistributiekaart.
In de volgende hoofdstukken vindt u meer informatie over het genoemde onderwerp:
–
–
–
3.40
DCN-IDENC ID-kaartencoder
Gebruik de DCN-IDENC ID-kaartencoder en de softwaremodule voor de ID-kaartencoder om de
DCN-IDCRD ID-kaarten te configureren.
2018.08 | V2.3 |
1
2
X7
J10
11
X77
10
X20
9
8
DCN-kabel - Verbindt de datadistributiekaart met het DCN.
J10-jumperblok - Selecteert de voeding van de datadistributiekaart.
S8-switches - Configureren de datadistributiekaart.
RS232-poort - Voor aansluiting van de datadistributiekaart op een centraal scherm.
Parallelle ingangen (connector) - Voor afstandsbediening.
Parallelle ingangen (soldeervlakken) - Voor afstandsbediening.
Parallelle uitgangen (soldeervlakken) - Voor afstandsbediening.
Deïnitialisatieschakelaar (lokaal) - Wist het huidige adres van de datadistributiekaart.
Parallelle uitgangen (connector) - Voor afstandsbediening.
Aansluiting: DCN-DDB Datadistributiekaart, pagina 153.
Configuratie: DCN-DDB Datadistributiekaart, pagina 236.
Bediening: DCN-DDB Datadistributiekaart, pagina 265.
