Audio-I/O-routering
Recorder
De recordermodus is de standaardmodus voor audio-I/O-routering. In de recordermodus
verstuurt audio-uitgang 2 van de centrale besturingseenheid een signaal dat kan worden
aangesloten op een externe audiorecorder. De centrale besturingseenheid heeft geen invloed
op het volumeniveau van het signaal.
In de recordermodus wordt het signaal van audio-ingang 2 van de centrale besturingseenheid
toegevoegd aan het vloertaalsignaal.
C
C
I
I
D

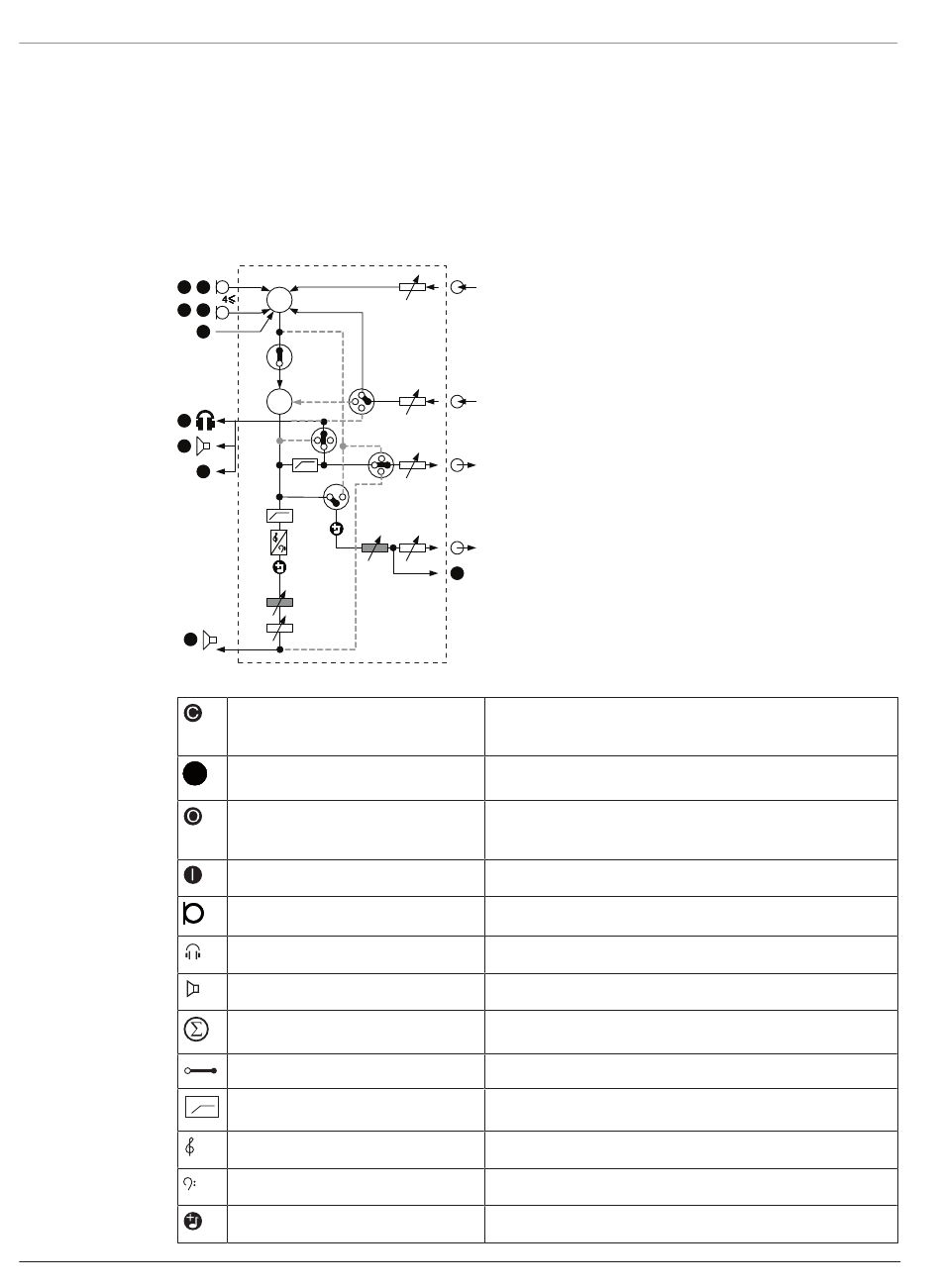

Afbeelding 3.3: Schema audioverwerking DCN-CCU2 of DCN-CCUB2
