5 Richtlijnen met betrekking tot mogelijke toepassingen
5.5.1
Geproduceerde warmte
INFORMATIE
De sensoren die gebruikt worden om de geproduceerde
warmte te berekenen, worden automatisch geijkt.
▪ Toepasbaar op alle modellen.
▪ De geproduceerde warmte wordt intern berekend op basis van:
▪ De aanvoerwatertemperatuur en de retourwatertemperatuur
▪ Het debiet
▪ Het energieverbruik van de boosterverwarming (indien van
toepassing) in de warmtapwatertank
▪ Op/instelling en configuratie:
▪ Geen bijkomend apparatuur nodig.
▪ Alleen wanneer een boosterverwarming in het systeem
aanwezig is, meet dan zijn capaciteit (door de weerstand te
meten) en stel de capaciteit via de gebruikersinterface in.
Voorbeeld: Als u een boosterverwarmingsweerstand van
17,1 Ω meet, bedraagt de capaciteit van de boosterverwarming
op 230 V 3100 W.
5.5.2
Verbruikte energie
U kunt de verbruikte energie op de volgende manieren bepalen:
▪ Door het te berekenen
▪ Via metingen
INFORMATIE
U kunt deze manieren niet combineren: de verbruikte
energie berekenen (voor de back-upverwarming, bijv.) en
de verbruikte energie meten (voor de buitenunit, bijv.) gaat
dus
niet.
Als
u
dat
energiegegevens fout zijn.
De verbruikte energie berekenen
▪ Alleen van toepassing voor EHBH/X04+08 en EHVH/X04+08.
▪ De verbruikte energie wordt intern berekend op basis van:
▪ Het werkelijk opgenomen vermogen van de buitenunit
▪ De ingestelde capaciteit van de back-upverwarming en de
boosterverwarming
▪ De spanning
▪ In/opstelling en configuratie: om juiste energiegegevens te
bekomen, meet de capaciteit (door de weerstand te meten) en stel
de capaciteit via de gebruikersinterface in voor:
▪ De back-upverwarming (stap 1 en stap 2)
▪ De boosterverwarming
De verbruikte energie meten
▪ Toepasbaar op alle modellen.
▪ Deze manier heeft de voorkeur omdat ze nauwkeuriger is.
▪ Ze vereist wel externe energiemeters.
▪ In/opstelling en configuratie: wanneer elektrische-energiemeters
gebruikt
worden,
stel
het
energiemeter in via de gebruikersinterface. De gegevens over de
verbruikte energie voor EHBH/X11+16- en EHVH/X11+16-
modellen zullen alleen beschikbaar zijn indien deze instelling
geconfigureerd is.
INFORMATIE
Wanneer u het elektrische-energieverbruik meet, zorg
ervoor dat de elektrische-energiemeters de VOLLEDIGE
energietoevoer naar het systeem meten.
Uitgebreide handleiding voor de installateur
20
toch
zou
doen,
zullen
de
aantal
pulsen/kWh
voor
elke
5.5.3
Elektrische voeding met normaal kWh-
tarief
Algemene regel
Eén energiemeter die het volledige systeem dekt, is voldoende.
Opstelling
Sluit de energiemeter aan op X5M/7 en X5M/8.
Energiemetertype
Indien...
▪ Monofasige buitenunit
▪ Back-upverwarming
gevoed
via
een
monofasig
raster
(d.w.z. dat het model van de
back-upverwarming
*3V
*9W is en dat deze op een
monofasig
raster
aangesloten)
In andere gevallen (d.w.z. een
driefasige buitenunit en/of een
*9W-model van back-
upverwarming aangesloten op
een driefasig raster)

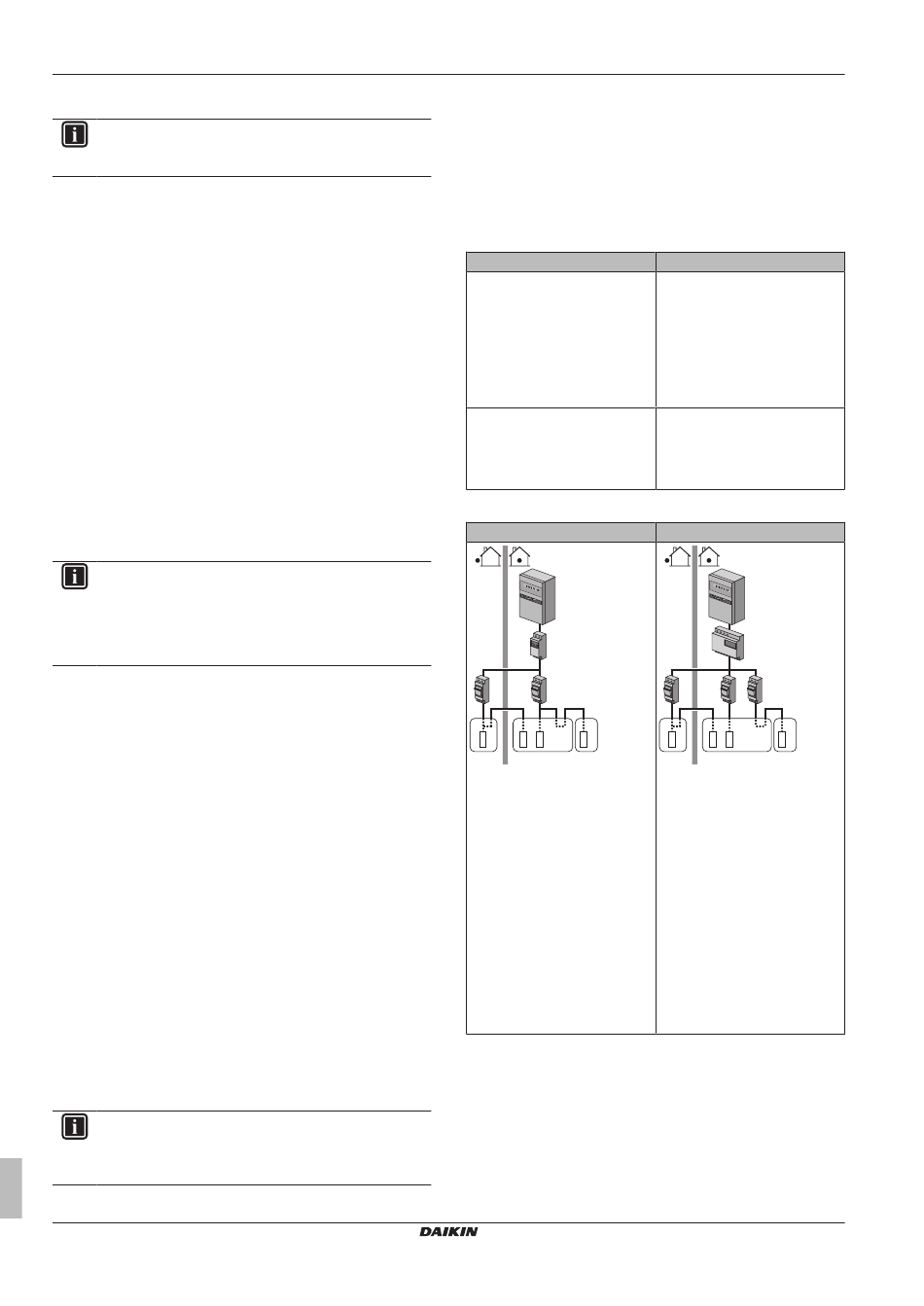

Voorbeeld
Enkelfasige energiemeter
0
0
58 0
1 5 0
a
b
c
c
d
e
f
g
A
B
C
A Buitenunit
B Binnenunit
C Warmtapwatertank
a Elektriciteitskast (L
/N)
1
b Energiemeter (L
/N)
1
c Zekering (L
/N)
1
d Buitenunit (L
/N)
1
e Binnenunit (L
/N)
1
f Back-upverwarming (L
/N)
1
g Boosterverwarming (L
/N)
1
Uitzondering
▪ U kunt in de volgende gevallen een tweede energiemeter
gebruiken:
▪ Het energiebereik van de eerst meter is onvoldoende.
▪ De
elektriciteitsmeter
elektriciteitskast geplaatst worden.
▪ Een combinatie van driefasige rasters van 230 V en 400 V
(zeer ongebruikelijk) omwille van technische beperkingen van
energiemeters.
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Gebruik een... energiemeter
Monofasig
of
is
Driefasig
Driefasige energiemeter
0
0
58 0
1 5 0
a
b
c
c
d
e
f
g
h
A
B
C
A Buitenunit
B Binnenunit
C Warmtapwatertank
a Elektriciteitskast (L
/L
/L
/N)
1
2
3
b Energiemeter (L
/L
/L
/N)
1
2
3
c Zekering (L
/L
/L
/N)
1
2
3
d Zekering (L
/N)
1
e Buitenunit (L
/L
/L
/N)
1
2
3
f Binnenunit (L
/L
/L
/N)
1
2
3
g Back-upverwarming (L
/L
/L
1
2
N)
h Boosterverwarming (L
/N)
1
kan
niet
gemakkelijk
in
Daikin Altherma – Lage-temperatuur-Split
4P384975-1C – 2018.02
/
3
de
