Typische werkstroom
Een typische controle van de koelmiddelleiding bestaat uit de
volgende stappen:
1
De koelmiddelleiding controleren op lekken.
2
Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacuümdrogen.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
7.6.2
Voorzorgsmaatregelen bij het controleren
van koelmiddelleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
OPMERKING
Gebruik een 2-trapsvacuümpomp met een terugslagklep
die tot een meterdruk van − 1 00,7 kPa (− 1 ,007 bar) (5 Torr
absoluut) kan evacueren. Zorg ervoor dat de olie in de
pomp niet in het systeem terugstroomt wanneer de pomp
niet draait.
OPMERKING
Gebruik deze vacuümpomp enkel en alleen voor R410A.
De zelfde pomp voor andere koelmiddelen gebruiken kan
de pomp en de unit beschadigen.
OPMERKING
▪ Sluit de vacuümpomp aan op zowel de servicepoort
van de gasafsluiter als de servicepoort van de
vloeistofafsluiter voor een betere efficiëntie.
▪ Zorg ervoor dat de gasafsluiter en vloeistofafsluiter
goed gesloten zijn alvorens over te gaan tot de lektest
of het vacuümdrogen.

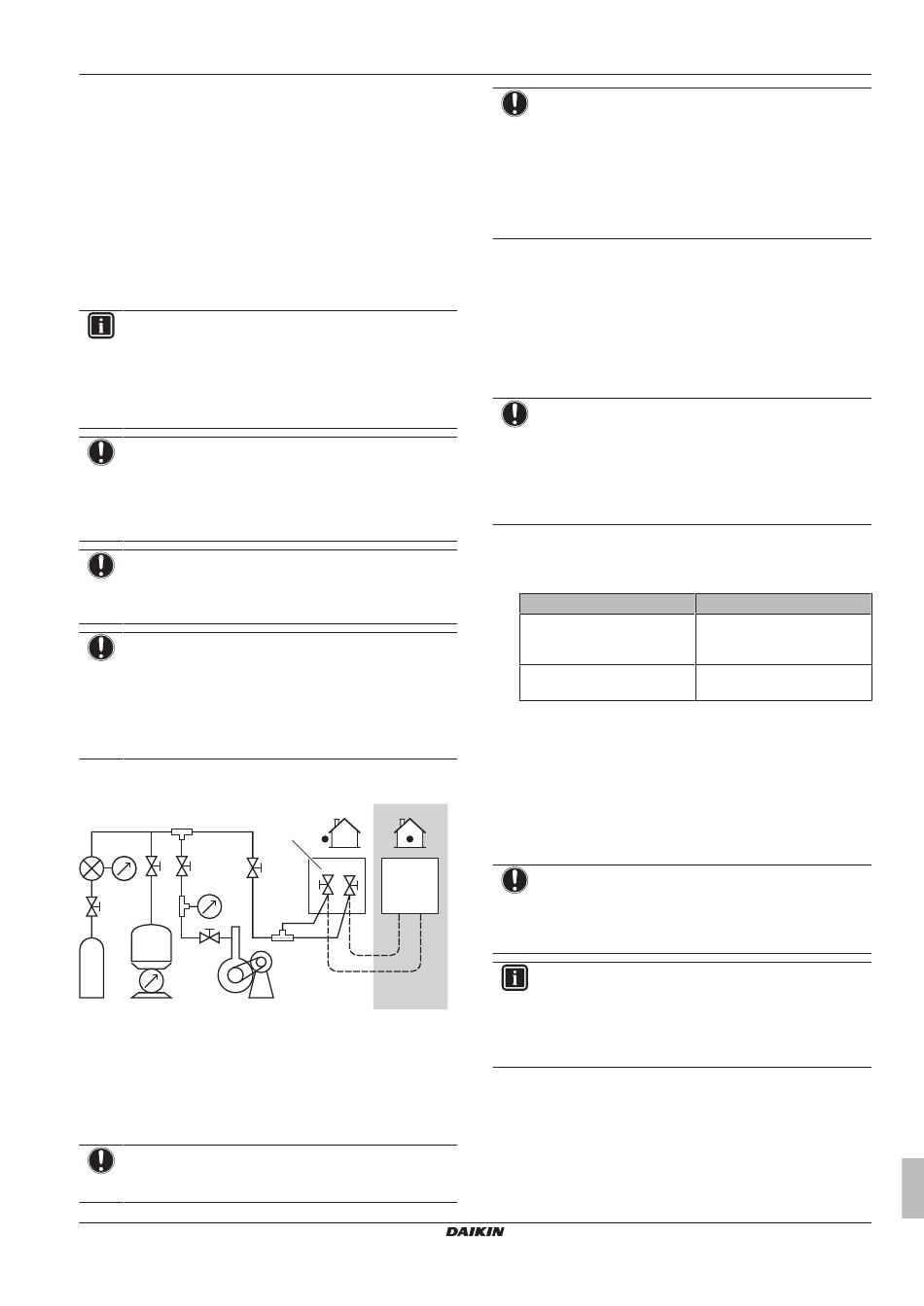

7.6.3
Koelmiddelleiding controleren: Opstelling
a
c
R410A
b
d
a
Manometer
b
Stikstof
c
Koelmiddel
d
Weegapparaat
e
Vacuümpomp
f
Afsluiter
7.6.4
Op lekkages controleren
OPMERKING
Overtreft de maximale werkdruk van de unit NIET (zie "PS
High" op het naamplaatje van de unit).
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1C – 2018.02
f
e
OPMERKING
Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepwater want hierdoor
kunnen de flaremoeren breken (zeepwater kan immers
zout bevatten en zout absorbeert vocht dat kan bevriezen
als de leidingen afkoelen), en bovendien kunnen de
flareverbindingen erdoor gaan corroderen (want zeepwater
kan ammonia bevatten dat zorgt voor een corrosief effect
tussen de messing flaremoer en de koperen flare).
1 Vul het systeem met stikstofgas tot op een manometerdruk van
minstens 200 kPa (2 bar). Het is aanbevolen de druk tot
3000 kPa (30 bar) te verhogen om kleine lekken te vinden.
2 Test op lekkages door de bubbeltestoplossing op alle
verbindingen aan te brengen.
3 Verwijder alle stikstofgas.
7.6.5
Vacuümdrogen
OPMERKING
▪ Sluit de vacuümpomp aan op zowel de servicepoort
van de gasafsluiter als de servicepoort van de
vloeistofafsluiter voor een betere efficiëntie.
▪ Zorg ervoor dat de gasafsluiter en vloeistofafsluiter
goed gesloten zijn alvorens over te gaan tot de lektest
of het vacuümdrogen.
1 Vacumeer het systeem tot de druk op het verdeelstuk −0,1 MPa
(−1 bar) aangeeft.
2 Wacht 4-5 minuten en controleer de druk:
Indien de druk...
Niet verandert
Stijgt
3 Vacumeer het systeem minstens 2 uur tot een meterdruk van
−0,1 kPa (–1 bar).
4 Controleer na het uitschakelen van de pomp de druk gedurende
minstens 1 uur.
5 Indien u het beoogd vacuüm NIET kunt bereiken of het vacuüm
NIET gedurende 1 uur kunt bewaren, doe dan het volgende:
▪ Controleer opnieuw op lekken.
▪ Vacuümdroog opnieuw.
OPMERKING
Vergeet niet om na de installatie van de koelmiddelleiding
en het vacuümdrogen de afsluiters te openen. Wanneer u
het systeem probeert te gebruiken met gesloten afsluiters
kan de compressor schade oplopen.
INFORMATIE
Na het openen van de afsluiter is het mogelijk dat de druk
in de koelmiddelleidingen NIET toeneemt. De reden
hiervan kan bijv. zijn dat de expansieklep in het circuit van
de buitenunit gesloten is, maar dit vormt GEEN enkel
probleem voor de goede werking van de unit.
7.7
Koelmiddel bijvullen
7.7.1
Over het toevoegen van koelmiddel
De buitenunit is in de fabriek gevuld met koelmiddel, maar in
sommige gevallen kan het volgende vereist zijn:
Uitgebreide handleiding voor de installateur
7 Installatie
Dan...
Er zit geen vocht in het
systeem. Deze procedure is
voltooid.
Er zit vocht in het systeem. Ga
verder met de volgende stap.
37
