7.9.19

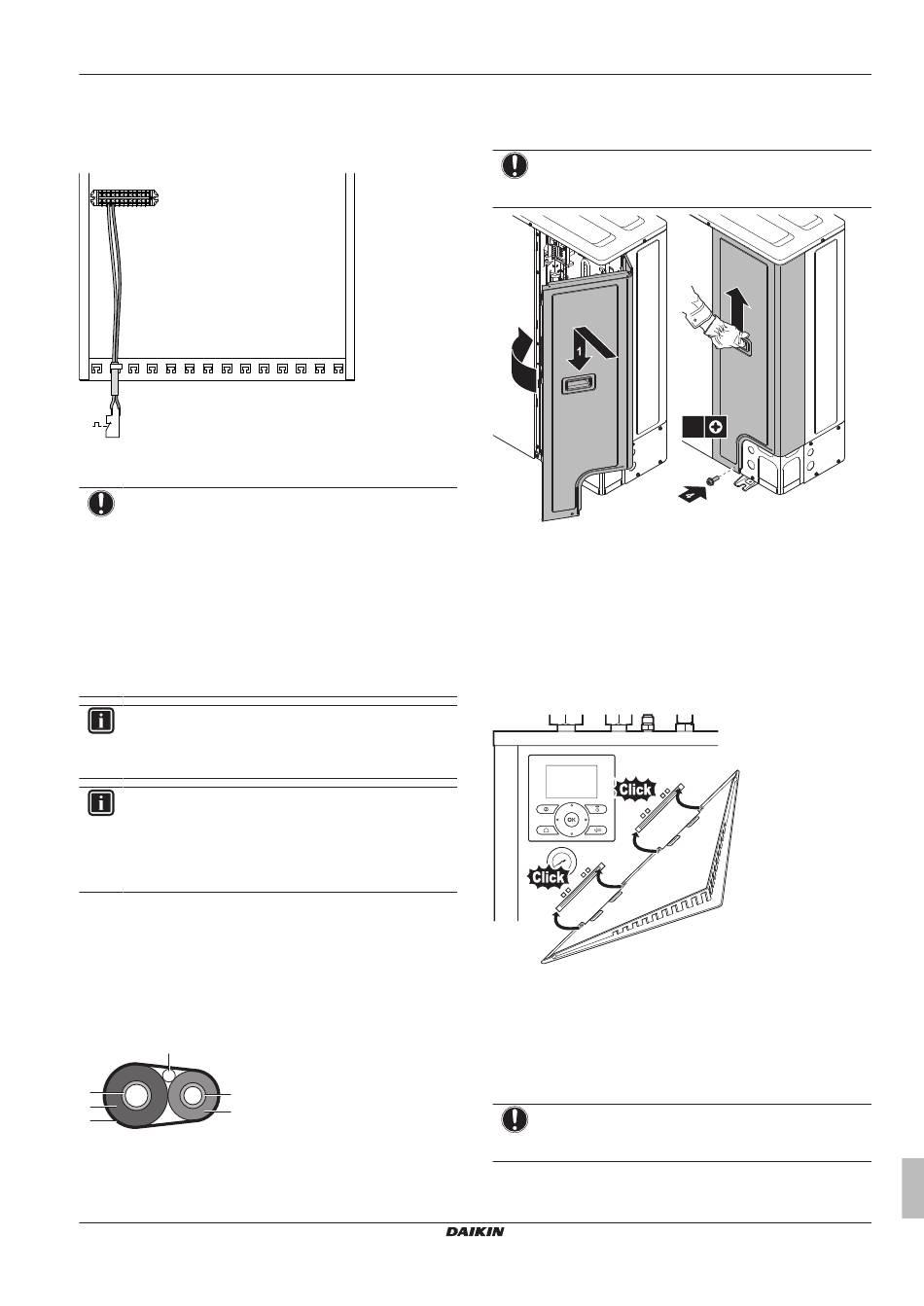

De veiligheidsthermostaat (normaal
gesloten contact) aansluiten
1 Sluit de kabel van de veiligheidsthermostaat (normaal gesloten)
aan op de juiste aansluitklemmen zoals hieronder afgebeeld.
X5M
3 4
2 Bevestig
de
kabel
kabelbinderbevestigingen.
OPMERKING
Selecteer en installeer de veiligheidsthermostaat volgens
de geldende wetgeving.
Om onnodig inschakelen van de veiligheidsthermostaat te
vermijden, wordt in elk geval aanbevolen...
▪ ... dat de veiligheidsthermostaat automatisch opnieuw
instelbaar is.
▪ ...
dat
de
veiligheidsthermostaat
temperatuurvariatiebereik van 2°C/min heeft.
▪ ... dat er een minimale afstand van 2 m is tussen de
veiligheidsthermostaat en de 3-wegsklep.
INFORMATIE
Vergeet NIET de veiligheidsthermostaat na montage te
configureren. Zonder configuratie zal de binnenunit het
contact van de veiligheidsthermostaat negeren.
INFORMATIE
Het contact voor de voeding met voorkeur kWh-tarief is
aangesloten op dezelfde klemmen (X5M/3+4) als de
veiligheidsthermostaat. Het systeem kan alleen maar
OFWEL een voeding met voorkeur kWh-tarief OFWEL een
veiligheidsthermostaat hebben.
7.10
De installatie van de buitenunit
voltooien
7.10.1
De installatie van de buitenunit voltooien
1 Isoleer en bevestig als volgt de koelmiddelleiding en de
doorverbindingskabel:
c
a
d
b
e
f
a
Gasleiding
b
Isolatie gasleiding
c
Doorverbindingskabel
d
Vloeistofleiding
e
Isolatie vloeistofleiding
f
Afwerkkleefband
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1C – 2018.02
met
kabelbinders
op
een
maximaal
2 Plaats het servicedeksel terug.
7.10.2
De buitenunit sluiten
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1 N•m NIET overtreft.
2
de
7.11
De installatie van de binnenunit
voltooien
7.11.1
Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer of het frontpaneel van de binnenunit verwijderd
werd. Zie
"7.2.3 De binnenunit openen" op
2 Duw het deksel van de gebruikersinterface in de scharnieren.
3 Monteer het frontpaneel op de binnenunit.
7.11.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats de bovenplaat terug.
3 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
7 Installatie
3
1×
pagina 30.
Uitgebreide handleiding voor de installateur
49
