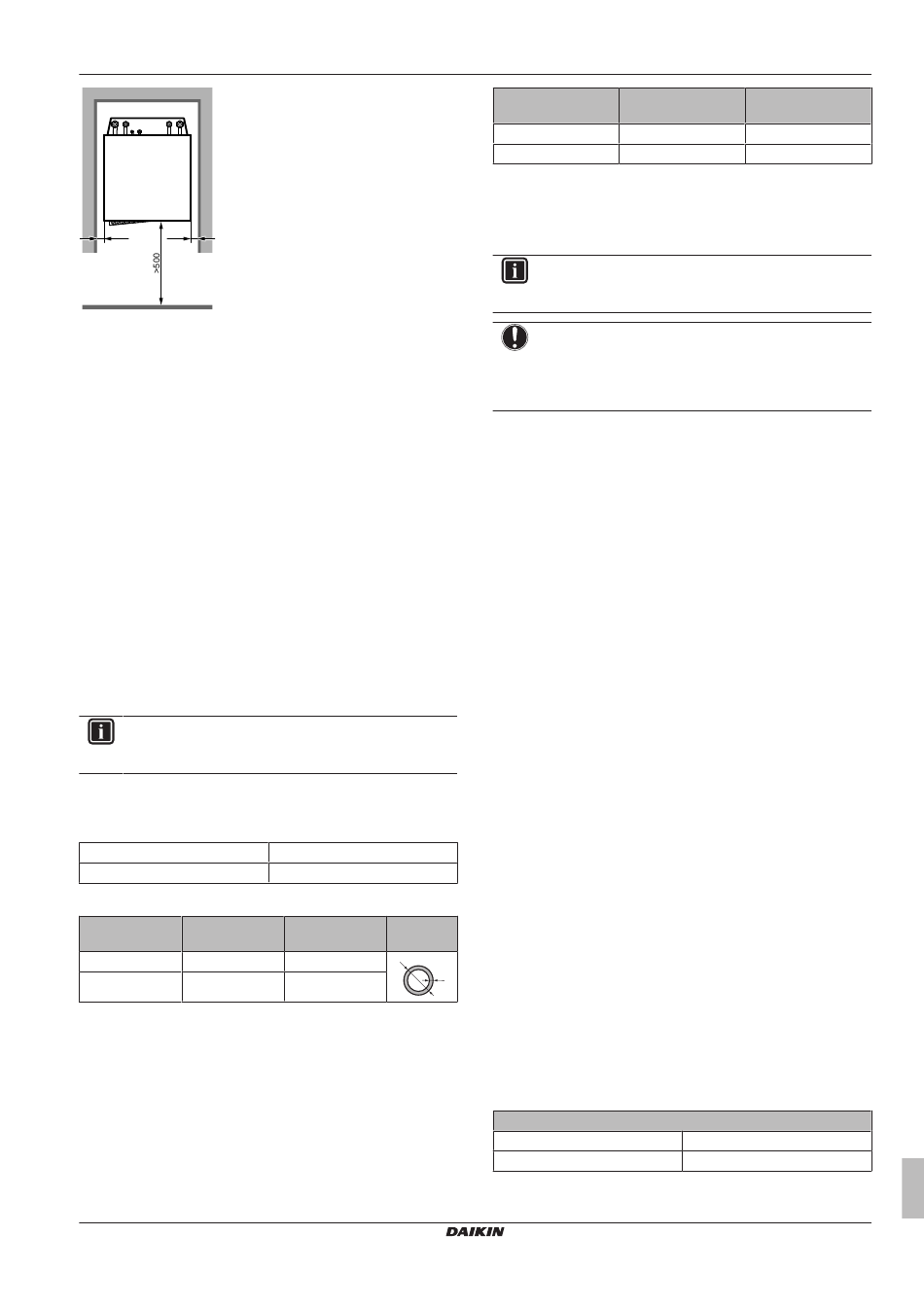

>10
>10
(mm)
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter leidingen:
Vloeistofleiding
Gasleiding
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
9,5 mm (3/8")
Gegloeid (O)
15,9 mm (5/8")
Gegloeid (O)
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1C – 2018.02
Ø9,5 mm (3/8")
Ø15,9 mm (5/8")
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1,0 mm
Omgevingstemperat
Vochtigheid
uur
≤30°C
75% tot 80% RV
>30°C
≥80% RV
6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
▪ De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan.
Om dit te voorkomen:
▪ gebruik alleen schone buizen;
▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan
indringen;
▪ gebruik
een
goed
draadafdichtmiddel
waterdicht te maken.
▪ Gesloten circuit. Gebruik de binnenunit ALLEEN in een gesloten
waterinstallatie. Het systeem in een open waterinstallatie
gebruiken zou overmatige corrosie als gevolg hebben.
▪ Glycol. Om veiligheidsredenen is het NIET toegestaan glycol in
het watercircuit toe te voegen.
▪ Lengte van de leidingen. Wij adviseren de leidingen tussen de
tank voor warm tapwater en het afnamepunt van het warme water
(douche, bad enz.) zo kort mogelijk te maken en doodlopende
stukken te vermijden.
▪ Diameter van de leidingen. Selecteer de diameter voor de
waterleidingen op basis van het vereiste waterdebiet en de
beschikbare
externe
statische
"14 Technische gegevens" op pagina 92
de externe statische drukken voor de binnenunit.
▪ Waterdebiet. U kunt het vereiste minimumwaterdebiet voor de
werking van de binnenunit in de volgende tabel vinden. Dit debiet
moet in alle situaties steeds gegarandeerd zijn. Indien het debiet
lager is, zal de binnenunit stoppen te werken en storing 7H geven.
Minimum vereist debiet tijdens ontdooien/back-upverwarming
04+08 modellen
11+16 modellen
Uitgebreide handleiding voor de installateur
6 Voorbereiding
Minimumdikte
15 mm
20 mm
zijn
overeenkomstig
–
Wetgeving.
Maak
alle
om
verbindingen
druk
van
de
pomp.
Zie
voor de grafieken voor
12 l/min
15 l/min
25
