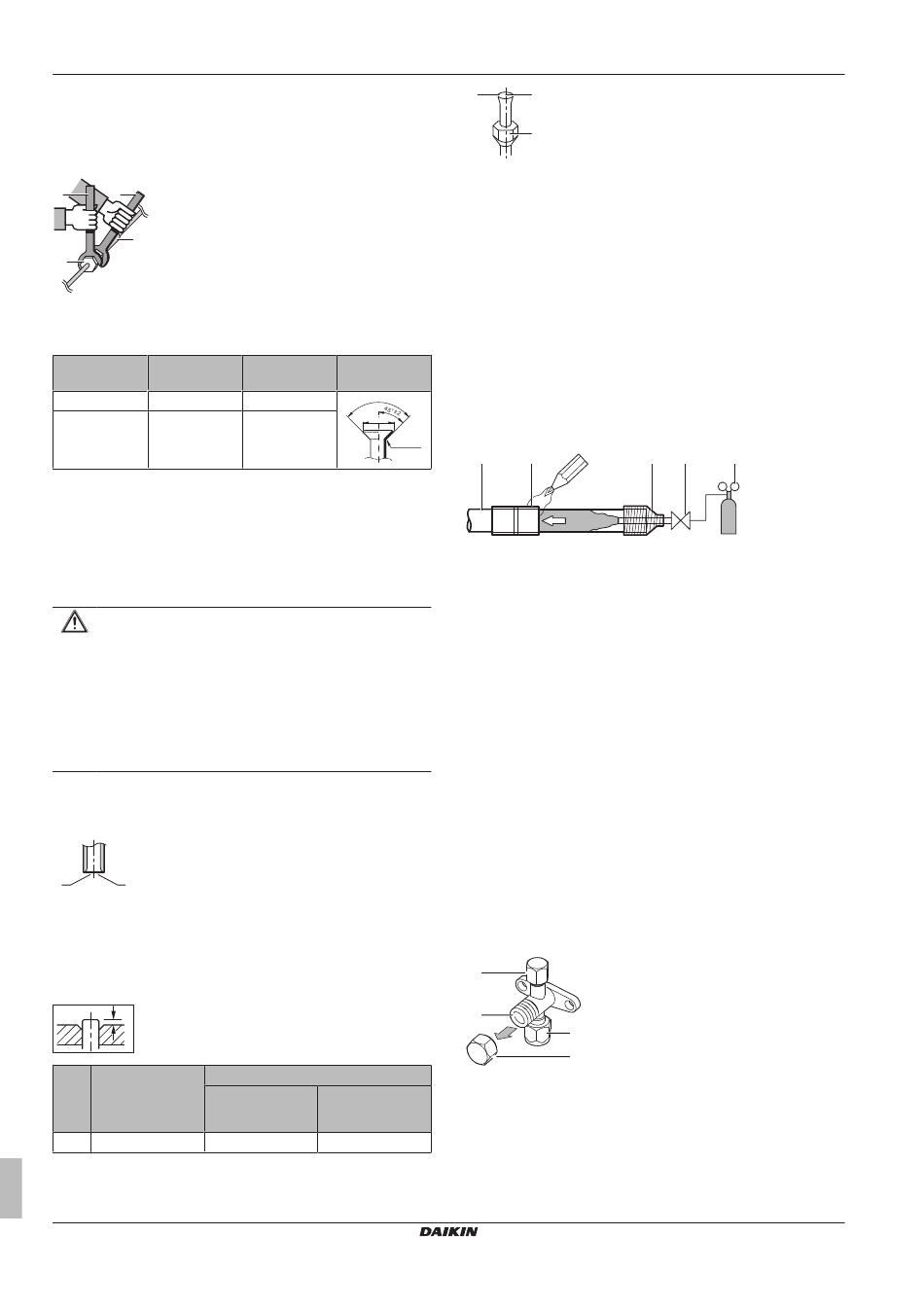

7 Installatie
▪ Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te
draaien.
▪ Gebruik ALTIJD samen een moersleutel en een momentsleutel
om deze moer aan te halen wanneer u de leiding aansluit. Op die
manier zal de moer niet scheuren en lekken.
a
b
c
d
a
Momentsleutel
b
Moersleutel
c
Leidingverbinding
d
Flaremoer
Leidingmaat
Aanhaalmome
(mm)
nt (N•m)
Ø9,5
33~39
Ø15,9
63~75
7.5.4
Richtlijnen voor het buigen van leidingen
Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).
7.5.5
Het uiteinde van een buis verbreden
VOORZICHTIG
▪ Een onvolledige verbreding kan lekken van koelgas
veroorzaken.
▪ Gebruik getrompte buizen NIET opnieuw. Gebruik
nieuwe getrompte buizen om ervoor te zorgen dat geen
koelgas kan lekken.
▪ Gebruik de getrompte moeren die bij de unit werden
meegeleverd. Andere getrompte moeren gebruiken kan
koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar
beneden zodat er GEEN bramen in de leiding kunnen komen.
a
b
a
Snijd precies in rechte hoeken af.
b
Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op
de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond
op de volgende afbeelding.
A
Verbredingsgeree
dschap voor
Koppelingstype
R410A
(Ridgid-type)
(koppelingstype)
A
0~0,5 mm
1,0~1,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
Uitgebreide handleiding voor de installateur
34
Flareafmetinge
Flarevorm
n (A) (mm)
(mm)
90° ±2
12,8~13,2
A
19,3~19,7
R=0.4~0.8
Normaal trompgereedschap
Vleugelmoertype
(Imperial-type)
1,5~2,0 mm
a
b
c
a
De binnenkant van de verbreding mag GEEN gebreken
vertonen.
b
Het uiteinde van de leiding MOET gelijkmatig en in een
perfecte cirkel verbreed zijn.
c
Controleer of de flaremoer is aangebracht.
7.5.6
Het uiteinde van een buis solderen
De binnenunit en de buitenunit hebben getrompte verbindingen.
Verbind beide uiteinden zonder te solderen. Indien solderen nodig
zou zijn, houd dan rekening met het volgende:
▪ Doorblazen met stikstof bij het hardsolderen voorkomt belangrijke
afzettingen van een geoxideerde filmlaag op de binnenkant van
de leiding. Deze filmlaag heeft een nadelige invloed op de
kleppen en compressoren in het koelsysteem en voorkomt een
goede werking.
▪ Stel de stikstofdruk met een drukreduceerklep in op 20 kPa
(0,2 bar) (d.w.z. net genoeg om te voelen op de huid).
a
b
f
a
Koelmiddelleiding
b
Te hardsolderen deel
c
Tape
d
Handbediende klep
e
Reduceerklep
f
Stikstof
▪ Gebruik
GEEN
anti-oxidanten
leidingverbindingen.
Door resten kunnen leidingen verstopt raken en kan uitrusting stuk
gaan.
▪ Gebruik GEEN vloeimiddel bij het hardsolderen van koper-op-
koper koelmiddelleidingen. Gebruik fosforkoper toevoegmetaal
(BCuP), waarbij geen vloeimiddel wordt vereist.
Vloeimiddel
heeft
een
uitermate
koelmiddelleidingsystemen. Zo zal een vloeimiddel op chloorbasis
corrosie van de leidingen veroorzaken, of als het fluor bevat, zal
het de koelmiddelolie aantasten.
7.5.7
Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
Houd rekening met de volgende richtlijnen:
▪ De afsluiters zijn gesloten in de fabriek.
▪ In de afbeelding hierna ziet u de onderdelen van de afsluiter die u
nodig hebt wanneer u de klep gebruikt.
a
b
c
d
a
Servicepoort en servicepoortdeksel
b
Klepsteel
c
Aansluiting lokale leiding
d
Steeldeksel
▪ Houd beide afsluiters open tijdens de werking.
▪ Oefen GEEN overmatige kracht uit op de klepsteel. Anders kan de
afsluiter afbreken.
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
c
d
e
f
bij
het
hardsolderen
schadelijke
invloed
Daikin Altherma – Lage-temperatuur-Split
4P384975-1C – 2018.02
