DSC 3G2080E Installatiehandleiding pagina 11
Cellulaire alarmcommunicator
Inhoudsopgave
Onderdeel
1
PC-Link kabelconnector
2
Quad-band sprietantenne - Gebruik lichte druk om de antenne niet vaster dan handvast te bevestigen
3
Schroef
WAARSCHUWING! - 3G2080(R)E/TL2803G(R)E modules zijn beperkt in vermogen. Leg geen bedrading aan over de print-
plaat. Houd minstens 1 inch (25,4 mm) afstand tussen de printplaat en de bedrading. Een minimum van ¼ inch (7 mm)
scheiding moet behouden blijven op alle punten tussen niet-vermogenbeperkte bekabeling en vermogenbeperkte beka-
beling.
3. Om de kiezer elektrisch te verbinden met het paneel, voert u de volgende stappen uit (zie Afbeelding 3).
a. Ontkoppel de netvoeding en batterijaansluitingen van het paneel, en ontkoppel de telefoonlijn.
b. Controleer of de SIM-kaart in de houder is geplaatst en is vergrendeld.
4. Installeer de netwerkkabel (alleen TL2803G(R)E). Leid de CAT 5 ethernetkabel door de achterkant van het paneel en
steek deze in de RJ45-aansluiting van de communicator.
OPMERKING: Sluit voor het verlaten van de lokatie de ethernet communicatielijnen eerst aan op een goedgekeurd (door de
lokale autoriteiten geaccepteerd) type NID. Alle bedrading moet worden uitgevoerd volgens de plaatselijke elektrische
voorschriften.

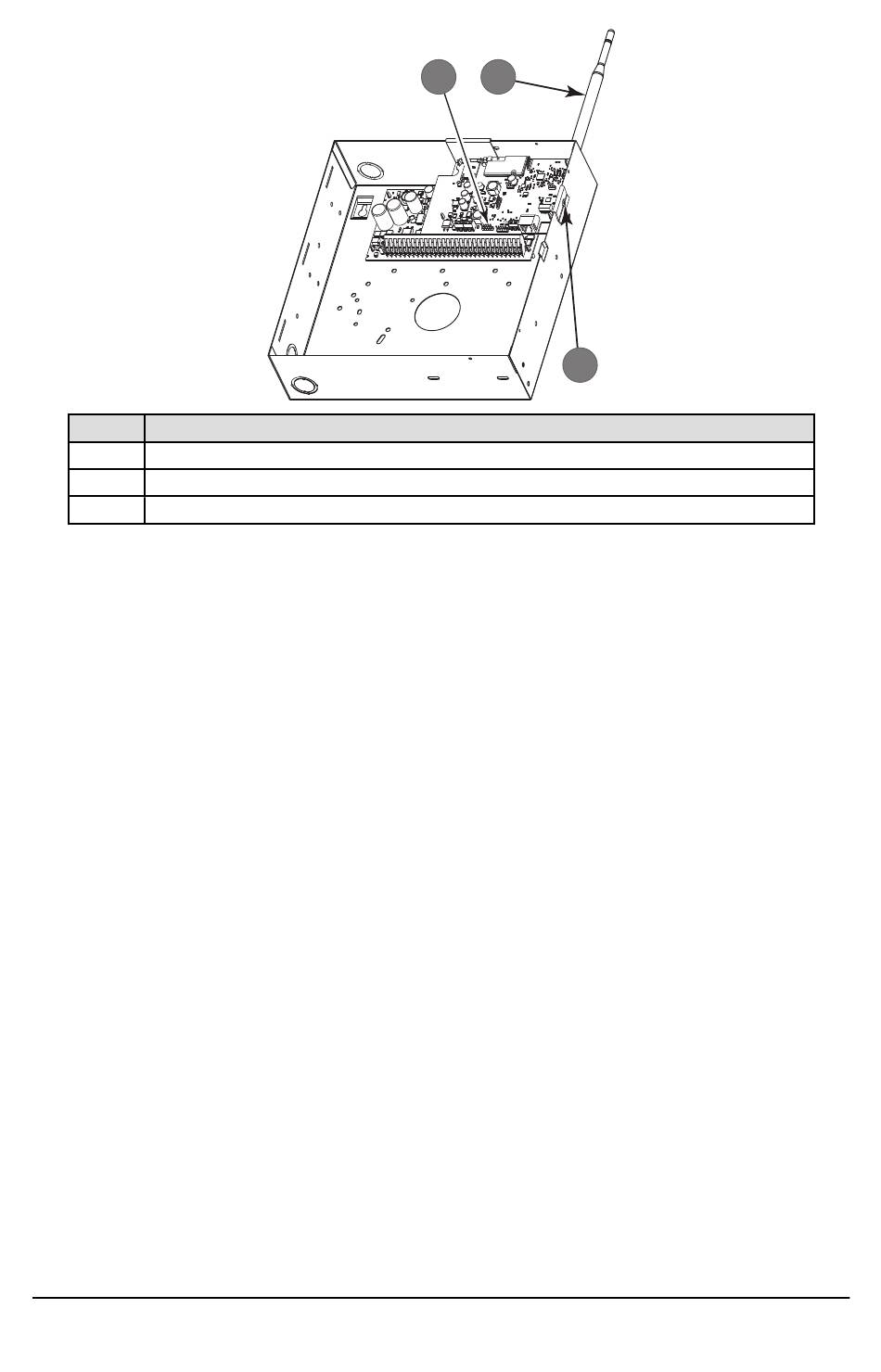

Afbeelding 2: HS2016/2032/2064/2128 Paneel
1
HS2016/2032/2064/2128
Beschrijving
11
2
3
