OPMERKING: Tijdens het resetten van de radio zullen de twee groene LED's afwisselend knipperen.
OPMERKING: Initialisatie kan enkele minuten duren. Rode en gele LED's zullen samen knipperen tijdens de initialisatie. Ga
niet door naar de volgende stap tot de rode en gele LED's zijn gestopt met knipperen. (Als alleen de gele LED knip-
pert is er een kiezer- probleem en de groene LED's zijn niet geldig voor de Kiezer plaatsingstest). Verhelp problemen
die worden aangegeven door knipperingen van de gele LED voordat u verdergaat. (Zie Table 8 voor hulp bij pro-
bleemoplossing).
7. Voer de plaatsingstest voor de kiezer hieronder uit.
8. Monteer het paneel in de uiteindelijke locatie die wordt aangegeven door de plaatsingstest.
Alleen 3G2080(R)E en TL2803G(R)E
Om te bevestigen dat de mobiele antennelocatie geschikt is voor radio bediening, voert u de volgende plaatsingstest uit:
OPMERKING: Als het de sterkte van het radiosignaal te laag is, kan het nodig zijn om tijdens deze procedure het paneel te ver-
plaatsen of een optionele verlengantenne te installeren.
1. Controleer of de gele LED op de kiezer niet knippert. Een knipperende gele LED wijst op problemen met de com-
municator. Zie Table 8 om problemen op te lossen en de oorzaak te corrigeren van deze problemen voordat u verder
gaat met de volgende stap.
2. Bevestig dat de sterkte van het radiosignaal op de gele LED en de 2 groene LED's op de communicator de eis voor het
minimale signaalniveau halen of overtreffen. Minimaal signaalniveau: Als de gele LED UIT is en de groene LED 1
(het verst van de gele LED) is AAN (d.w.z. dat hij niet knippert), dan is de plaats van het paneel acceptabel. Raadpleeg
voor interpretatie van de ontvangststerkte op de LED's de tabel "Sterkte radiosignaal" op pagina 10.

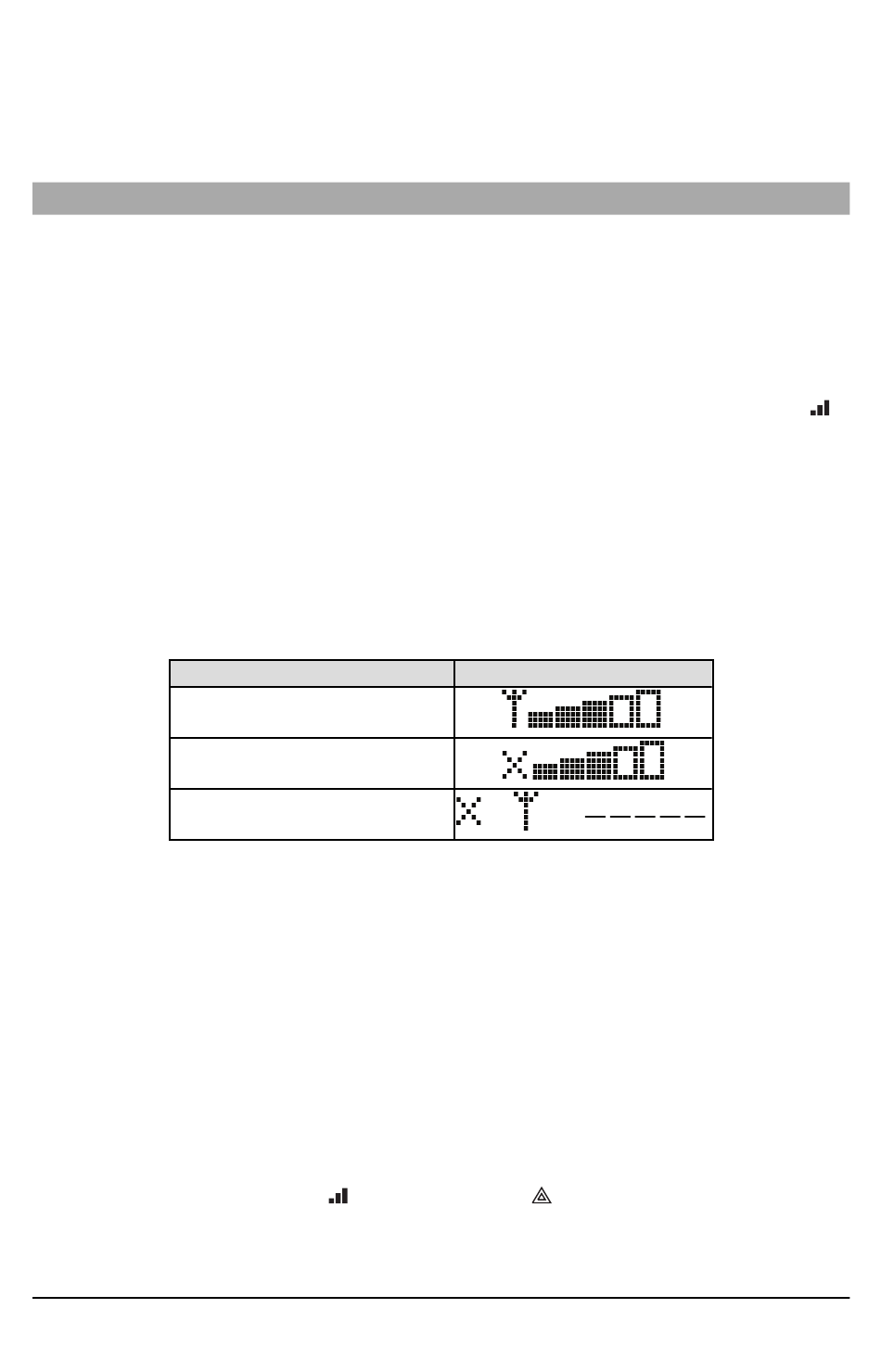

Mobiele signaalsterkte weergeven - alleen LCD-bedienpaneel
De signaalsterkte van het mobiele netwerk kan gecontroleerd worden op het bedienpaneel van het LCD-scherm door naar de
programmeringssectie van het installatieprogramma te gaan [850]. Het LCD- scherm geeft de activeringsstatus van de SIM-
kaart aan naast de signaalsterkte van maximaal vijf strepen. Deze weergave wordt automatisch elke drie seconden bijgewerkt.
Raadpleeg voor de relatie tussen de balkjes voor de signaalsterkte, CSQ- niveau en signaalniveau in dBm "Sterkte radio-
signaal" op pagina 10.
SIM-kaart actief en huidige signaalsterkte
SIM-kaart inactief en huidige signaalsterkte
Radio niet geregistreerd
OPMERKING: Als de vereiste signaalsterkte te laag is met het paneel op zijn huidige locatie, moet het paneel worden ver-
plaatst of is een externe antenne benodigd.
Indien nodig, zijn er de volgende mobiele verlengssets voor de antenne beschikbaar voor de installateur:
GS-15ANTQ - 4.57m (15') Interne antenneverlengingsset (geschikt voor binnenmontage).
l
GS-25ANTQ - 7.62m (25') Externe antenneverlengingsset (geschikt voor binnenmontage/buitenmontage).
l
GS-50ANTQ - 15.24m (50') Externe antenneverlengingsset (geschikt voor binnenmontage/buitenmontage).
l
Specifieke instructies voor de installatie van de verlengingsantenne zijn meegeleverd met de set. Neem alle elektrische vei-
ligheidsvoorschriften met betrekking tot de installatie van de antenne in acht. Al de bedrading van de apparatuur moet volledig
voldoen aan de lokale wet-en regelgeving.
3. Installeer de antenneverlenging indien nodig en voer de volgende stappen uit om de beste locatie voor de plaatsing
van de antenne te bepalen:
a. Ontkoppel de witte sprietantenne van het paneel.
b. Bevestig een uiteinde van de antenneverlengkabel op de van schroefdraad voorziene antenne-aansluiting op het
paneel en het andere uiteinde op de externe antenne.
4. Plaats de verlengingsantenne op verschillende locaties en let op de twee groene LED's op het paneel.
a. Blijf doorgaan met het verplaatsen van de verlengingsantenne totdat u een acceptabele (minimaal een groene
brandende LED ) signaalsterkte heeft.
OPMERKING: Minimale sterkte is:
moet verplaatsing worden overwogen.
b. Monteer de bijgeleverde verlengingsantennebeugel op de locatie die de beste signaalsterkte geeft.
Plaatsingstest kiezer
Tabel 4: Signaalsterkte
Beschrijving
groene LED 1 knippert en
13
Weergave
Of
En
gele LED is UIT. Als groene LED 1 knippert,
