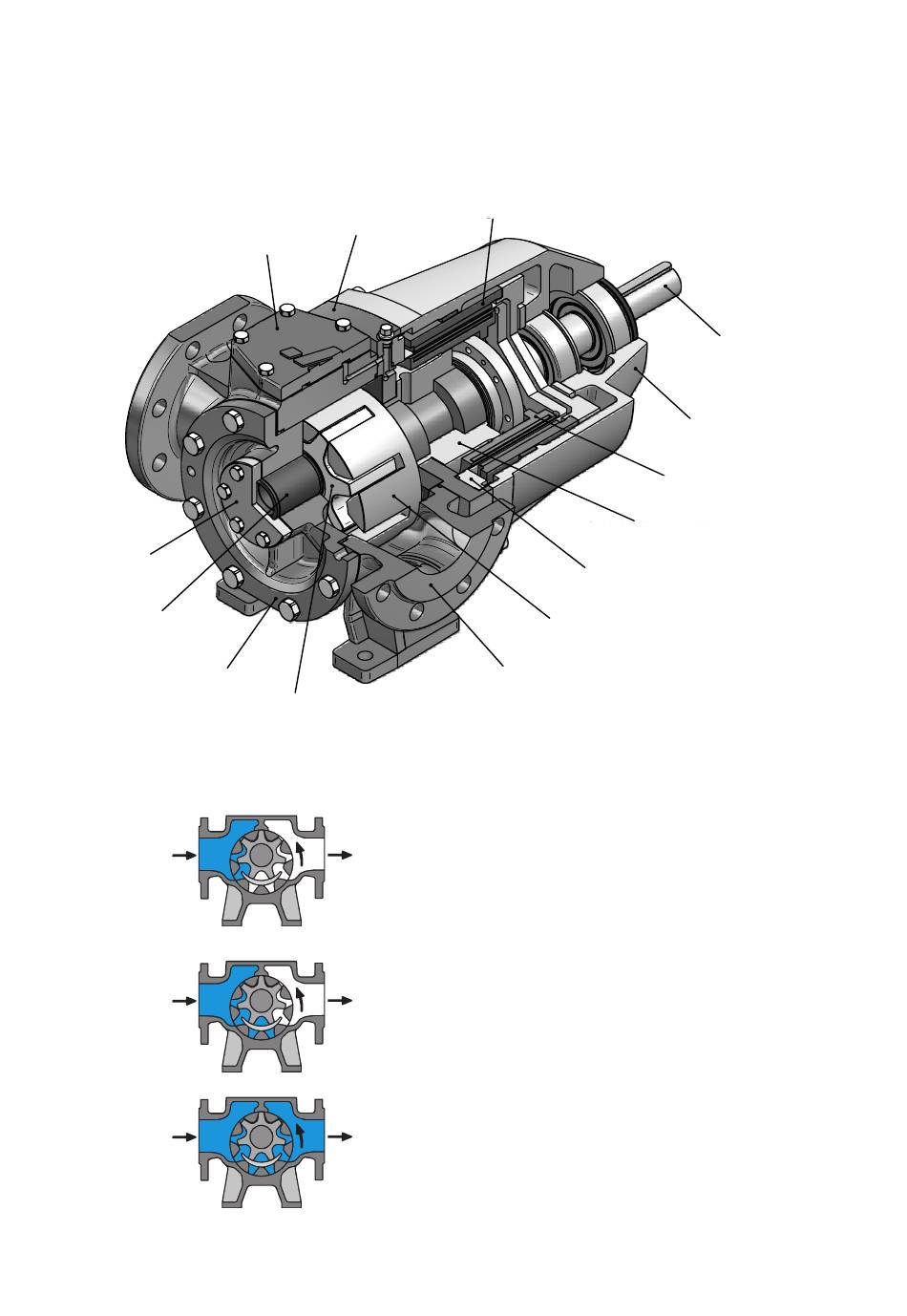

3.0 Algemene informatie en technische gegevens

3.1

Standaard pomponderdelen

Rondseltap
deksel
Rondseltap
Pompdeksel
3.2

Werkingsprincipe

De pomp is gemonteerd voor gebruik met één draaizin.
14
Tussendeksel
Bovendeksel
Tussendeksel
Bij het uiteenlopen van de tanden van de rotor en het rondsel
wordt een onderdruk gecreëerd. De vloeistof vult de holtes die
hierbij gevormd worden.
De vloeistof wordt in afgedichte ruimten overgebracht naar de
perszijde. De wanden van het pomphuis en de klauw vormen
een dichting en scheiden de aanzuigzijde van de perszijde.
Bij het in elkaar grijpen van de tanden van de rotor en het rond-
sel wordt de vloeistof naar buiten geduwd in de persleiding.
Uitwendige magnetische
rotor
Rotorlager opstelling
Scheidingsbus
Rotoras
Pomphuis
A.0500.552 – IM-TGMAG/04.03 NL (01/2017)
Pompas
Lagerstoel
Inwendige magnetische
rotor
