3.18.4 De draaizin
3.18.4.1 Draaizin voor een pomp zonder veiligheidsklep

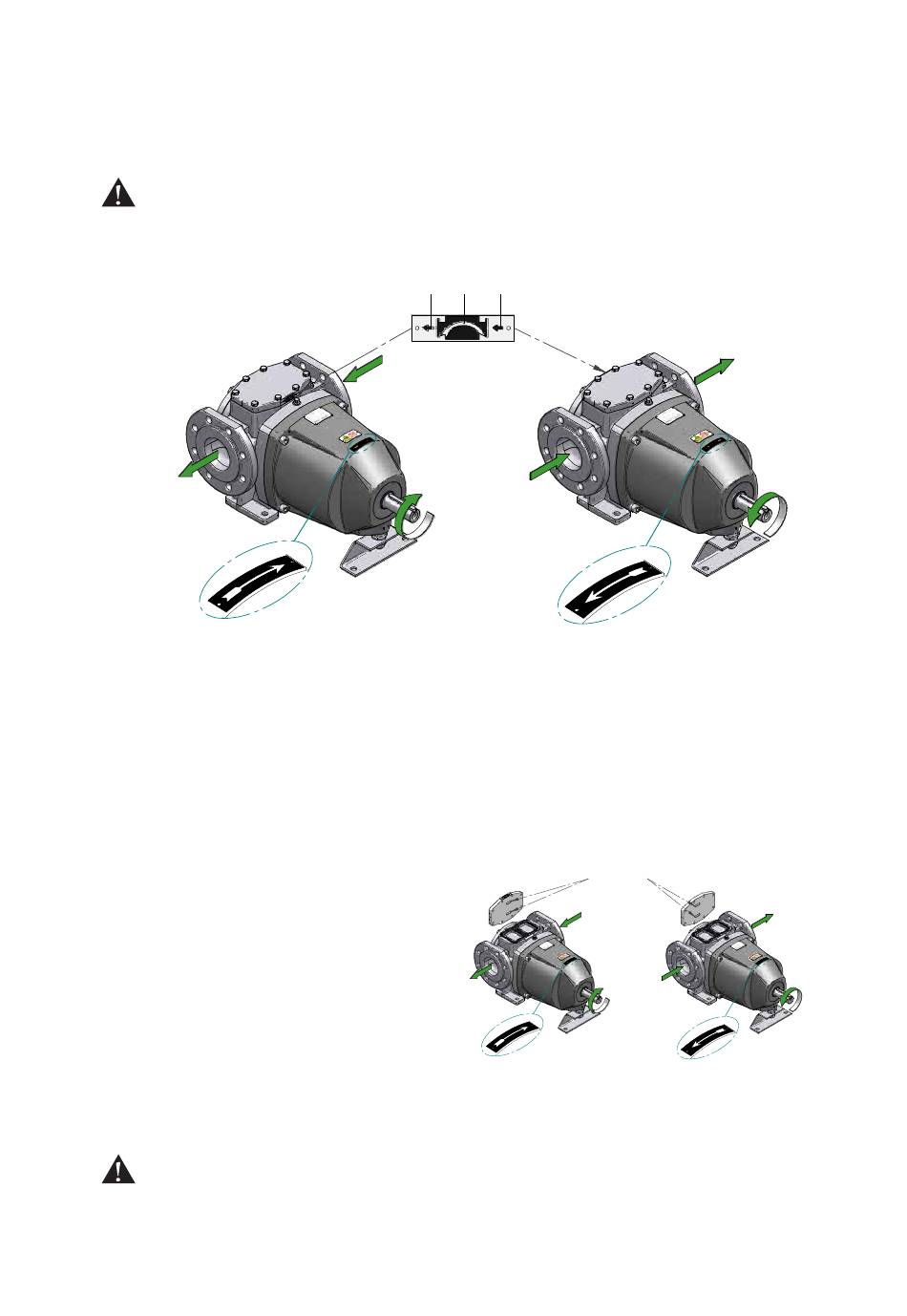

De draaizin bepaalt welke poort van de pomp de zuigzijde is en welke de perszijde.
Het verband tussen de draaizin en de aanzuig-/perszijde wordt aangegeven op het plaatje met de
draaizinpijl, dat bevestigd is aan het bovendeksel van een pomp zonder veiligheidsklep.
Aangezien een TG MAG pomp slechts in 1 richting mag werken (zie 3.16.3 Circulatiepomp),
is de draaizin ook aangegeven door middel van een extra pijlplaatje op de lagerstoel (nabij het
aseinde, zie afbeeldingen hieronder) en in de pompbeschrijving op het naamplaatje (laatste letter in
de pompbeschrijving: zie 2.1 Typeaanduiding).
Opmerking! De draaizin wordt altijd bekeken vanaf het aseinde naar de pomp toe.
De draaizin moet steeds aangegeven worden op de bestelling voor een TG MAG pomp:
•
"R" voor draaizin in uurwijzerzin (linkse afbeelding boven) (zie ook 2.1 Typeaanduiding)
•
"L" voor draaizin in tegenwijzerzin (rechtse afbeelding boven) (zie ook 2.1 Typeaanduiding)
De kleine pijlen 2 en 3 op de het plaatje met draaizinpijl, dat bevestigd is aan het bovendeksel, geven
de stroomzin aan van de verpompte vloeistof.
Zorg er altijd voor dat de effectieve draaizin van de as overeenstemt met de positie van de zuig- en
perspoort en de richting aangegeven op het plaatje met de draaizinpijl.
Indien de effectieve draaizin overeenstemt met de positie van de poorten en met het pijlplaatje op
de lagerstoel, maar verschillend is van de richting aangegeven op het plaatje met de draaizinpijl op
het bovendeksel, moet het bovendeksel
gedemonteerd worden en 180° gedraaid.
De twee terugzuiggroeven helpen om lucht
of gas te evacueren tijdens de opstart
of tijdens de werking. Daar zij slechts
in één draaizin functioneren, moet het
bovendeksel zo geplaatst worden dat de
terugzuiggroeven geplaatst zijn naar de
aanzuigzijde. Contacteer uw lokale verdeler
in geval van twijfel.
3.18.4.2 Draaizin voor een pomp met veiligheidsklep
De draaizin bepaalt welke poort van de pomp de zuigzijde is en welke de perszijde.
Het verband tussen de draaizin en de aanzuig-/perszijde wordt aangegeven op het plaatje met de
draaizinpijl, dat bevestigd is aan het klephuis van de veiligheidsklep.
Aangezien een TG MAG pomp slechts in 1 richting mag werken (zie 3.16.3 Circulatiepomp),
is de draaizin ook aangegeven door middel van een extra pijlplaatje op de lagerstoel (nabij het
aseinde, zie afbeeldingen hieronder) en in de pompbeschrijving op het naamplaatje (laatste letter in
de pompbeschrijving: zie 2.1 Typeaanduiding).
32
3
1
2
suck-back grooves
A.0500.552 – IM-TGMAG/04.03 NL (01/2017)
