4.3

Montage

4.3.1

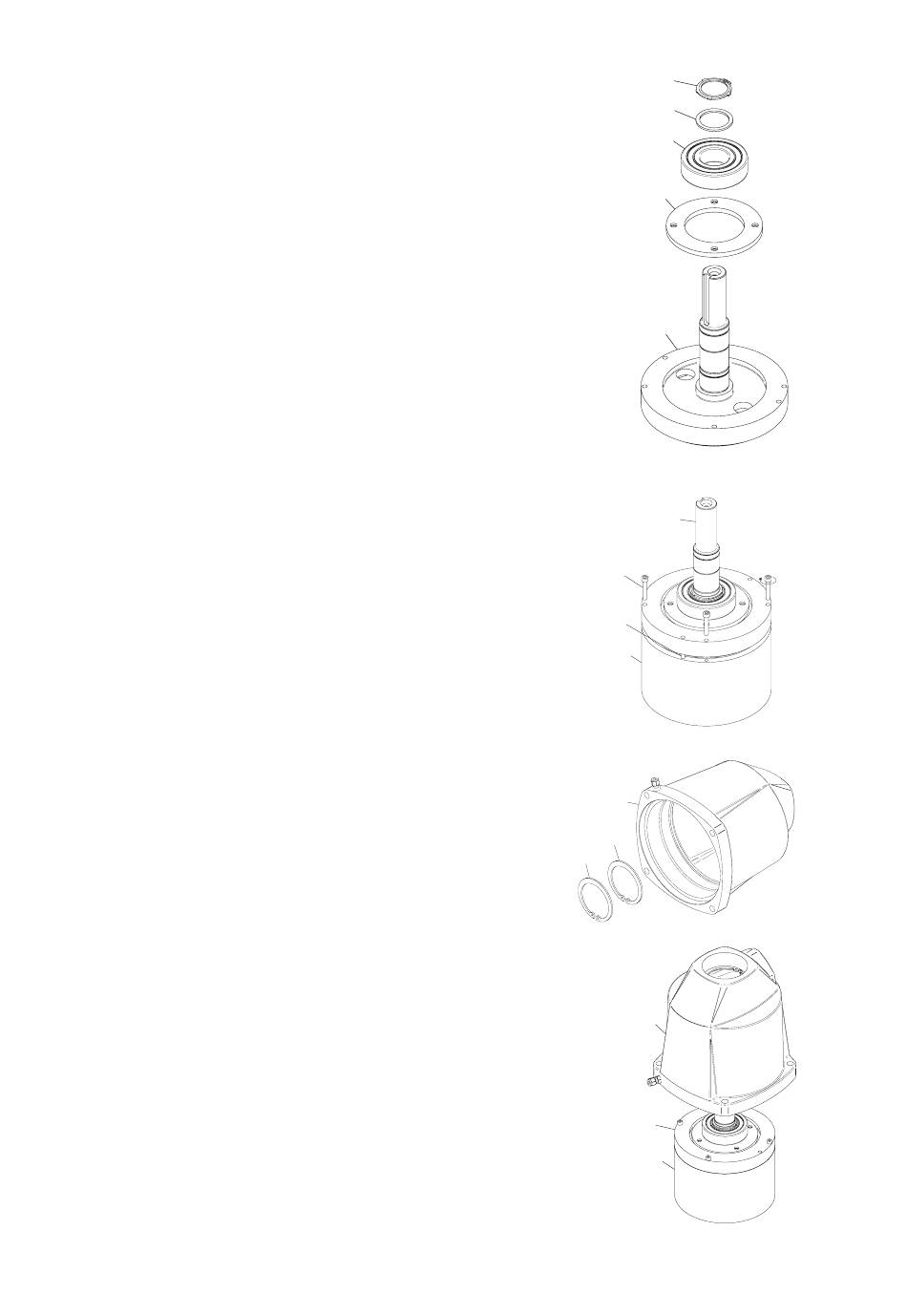

Montage van de lagerstoel

1. Plaats de pompas (0702) vertikaal op de werkbank.
2. Plaats het lagerdeksel (1430) over de pompas
(0702). De gefreesde gaten moeten in de richting van
de flens wijzen.
3. Monteer het kogellager (1440) op de pompas.
Gebruik een buis en een plastic hamer en haal het
lager via de binnenring van het lager voorzichtig over
de pompas (0702), tot de binnenring van het lager
contact maakt met de asschouder.
4. Plaats de steunring (1460) over de pompas (0702)
en vergrendel de kogellager (1440) met de circlip
(1450) op de as. De circlip (1450) moet vastgezet
worden onder axiale voorbelasting in de uitsparing in
de pompas (0702).
5. Monteer de magnetische buitenrotor (8320) op de
flens van de pompas (0702). Zorg er voor dat de
borgpennen (8600) samenvallen met de gaten in de
flens.
6. Schroef de de kopschroeven (8610) in de magneti-
sche rotor (8320). Zet deze kopschroeven overdwars
vast (8610) met Loctite 243 met de aangegeven
momentsleutel om de magnetische rotor (8320) op
de pompas vast te maken (0702). (Zie hoofdstuk
3.23.3.1)
7. Monteer de beide circlips (8620) in de lagerstoel
(1400).
8. Ondersteun de pompas (0702) samen met de mag-
netische rotor (8320) en de lagerstoel in een vertikale
stand.
9. Haal de lagerstoel omlaag (1400) over de pompas
(0702), duw de de kogellager (1440) in de zitting
in de lagerstoel tot het lager contact maakt met de
circlip (8620).
A.0500.552 – IM-TGMAG/04.03 NL (01/2017)
1450
1460
1440
1430
0702
0702
8610
8600
8320
1400
8620
8620
1400
0702
8320
55
