▪ Houd rekening met de volgende richtlijnen:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
(a)
De waarden tussen haakjes staan voor de equivalente
lengte.

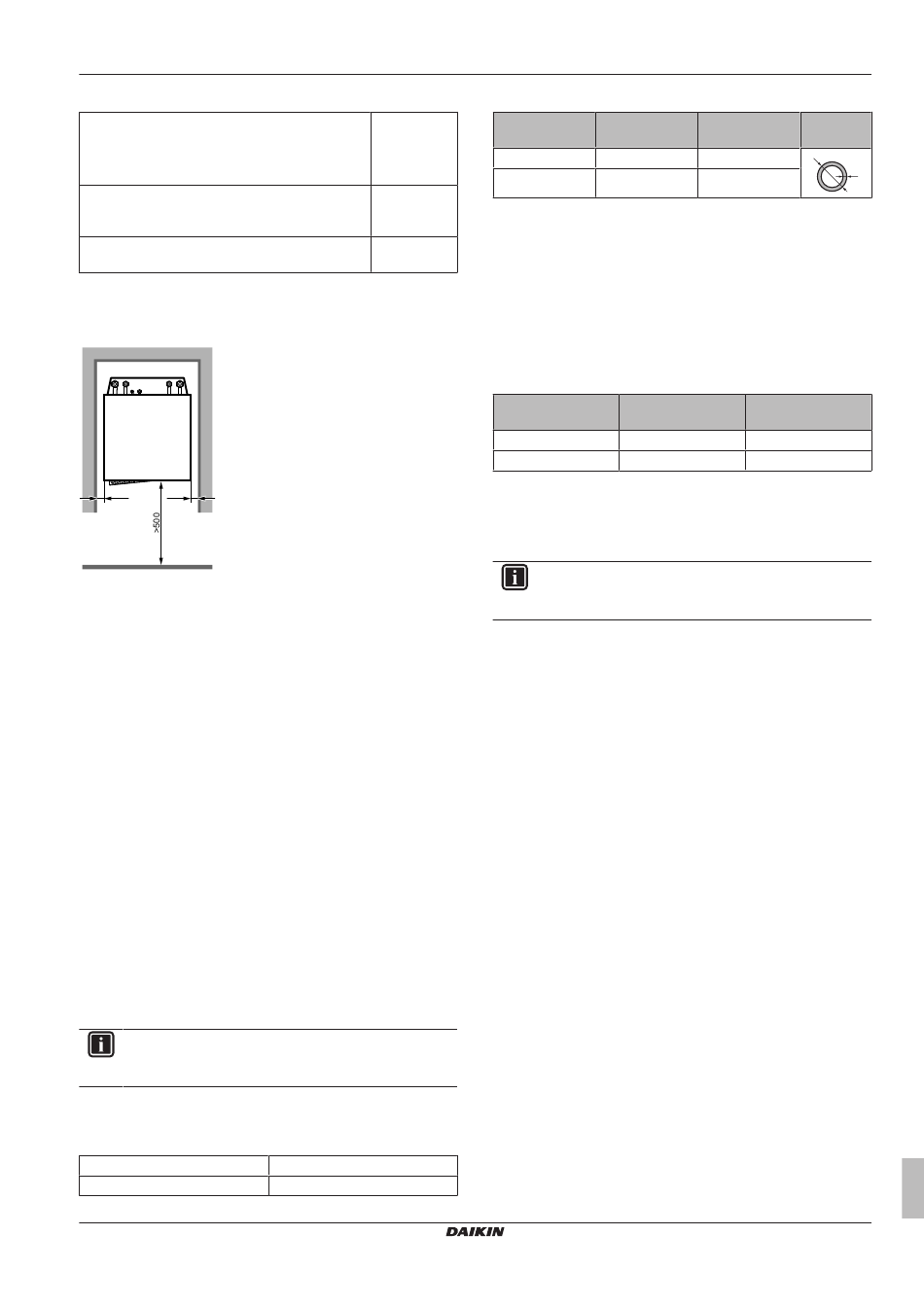

▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
>10
>10
(mm)
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer en
dergelijke), zodat het geproduceerd geluid in bedrijf geen overlast
veroorzaakt.
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter van de leidingen:
Vloeistofleiding
Gasleiding
ERHQ+ERLQ011~016 + EHVH/X11+16S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384975-1A – 2016.02
ERHQ: 75 m
(a)
(95 m)
ERLQ: 50 m
(a)
(70 m)
3 m
30 m
Ø9,5 mm (3/8")
Ø15,9 mm (5/8")
▪ Temperingsgraad en dikte van de leidingen:
Buitendiameter
Hardingsgraad
(Ø)
9,5 mm (3/8")
Gegloeid (O)
15,9 mm (5/8")
Gegloeid (O)
(a)
In functie van de toepasselijke wetgeving en de maximale
werkdruk van de unit (zie "PS High" op het naamplaatje
van de unit) kunnen dikkere leidingen nodig zijn.
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Omgevingstemperat
Vochtigheid
uur
≤30°C
75% tot 80% RV
>30°C
≥80% RV
6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
▪ De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan.
Om dit te voorkomen:
▪ gebruik alleen schone buizen;
▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan
indringen;
▪ gebruik
een
goed
draadafdichtmiddel
waterdicht te maken.
▪ Gesloten circuit. Gebruik de binnenunit ALLEEN in een gesloten
waterinstallatie. Het systeem in een open waterinstallatie
gebruiken zou overmatige corrosie als gevolg hebben.
▪ Glycol. Om veiligheidsredenen is het NIET toegestaan glycol in
het watercircuit toe te voegen.
▪ Lengte van de leidingen. Wij adviseren de leidingen tussen de
tank voor warm tapwater en het afnamepunt van het warme water
(douche, bad enz.) zo kort mogelijk te maken en doodlopende
stukken te vermijden.
Uitgebreide handleiding voor de installateur
6 Voorbereiding
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1,0 mm
Minimumdikte
15 mm
20 mm
–
Wetgeving.
Maak
alle
om
verbindingen
25
